1. 奧氏體低(di)溫無磁不銹(xiu)鋼的焊(han)接

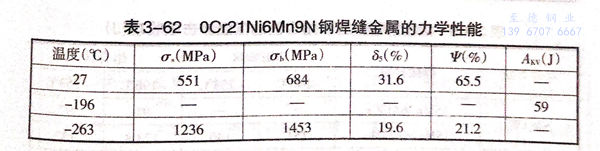

 目前，0Cr21Ni6Mn9N鋼的焊接還僅限于TIG焊及真空電子束焊接。焊接參數可參照不銹鋼。填充焊絲的化學成分見表3-61.焊縫金屬的力學性能見表3-62。

2. 錳(meng)(meng)-鋁系高(gao)錳(meng)(meng)奧氏(shi)體低溫無磁鋼(gang)的焊(han)接

 15Mn26Al14鋼可用氣體火焰及等離子切割，切口無(wu)硬化。

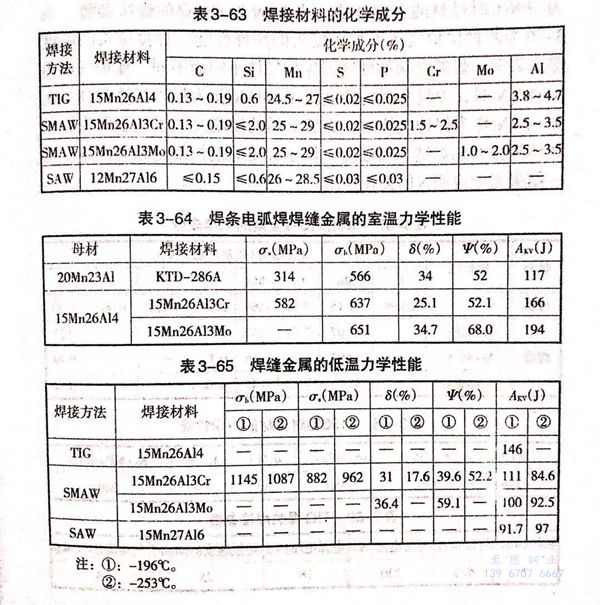

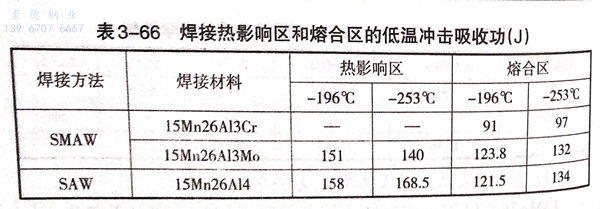

 15Mn26Al14鋼可用(yong)SWAM、SAW及TIG方法焊接，其(qi)所(suo)用(yong)焊接材料及力學性能(neng)在表3-63~表3-66中給出。

3. 高(gao)錳奧氏體超低溫無磁鋼的焊接

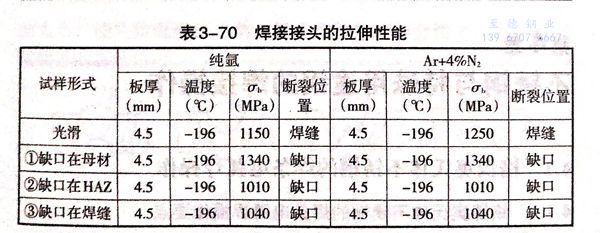

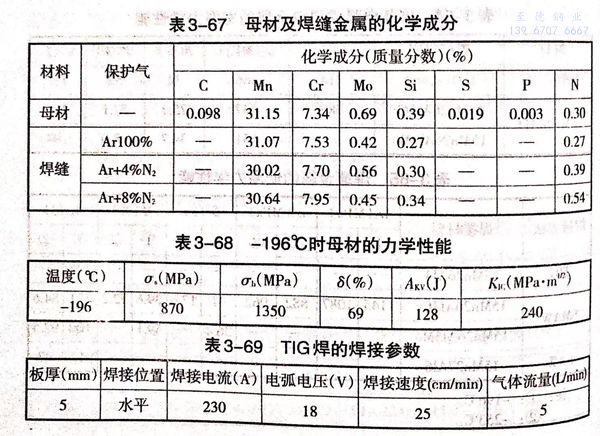

  采(cai)用TIG焊(han)(han)(han)(han)法，保(bao)(bao)護(hu)氣(qi)體(ti)(ti)用純氬氣(qi)或氬氣(qi)＋氮氣(qi)，填(tian)充焊(han)(han)(han)(han)絲直徑(jing)4mm.母(mu)材及焊(han)(han)(han)(han)縫(feng)金屬(shu)的(de)(de)化學成分在(zai)表(biao)(biao)(biao)3-67中給出。表(biao)(biao)(biao)3-68為(wei)-196℃時(shi)母(mu)材的(de)(de)力(li)學性(xing)能。表(biao)(biao)(biao)3-69為(wei)TIG焊(han)(han)(han)(han)的(de)(de)焊(han)(han)(han)(han)接(jie)(jie)參數。表(biao)(biao)(biao)3-70為(wei)兩種保(bao)(bao)護(hu)氣(qi)體(ti)(ti)下焊(han)(han)(han)(han)接(jie)(jie)接(jie)(jie)頭(tou)的(de)(de)拉伸性(xing)能。焊(han)(han)(han)(han)接(jie)(jie)接(jie)(jie)頭(tou)的(de)(de)硬(ying)(ying)(ying)度(du)測定(ding)表(biao)(biao)(biao)明(ming)，焊(han)(han)(han)(han)縫(feng)金屬(shu)的(de)(de)硬(ying)(ying)(ying)度(du)因保(bao)(bao)護(hu)氣(qi)體(ti)(ti)不同而(er)不同。保(bao)(bao)護(hu)氣(qi)體(ti)(ti)為(wei)Ar+8%N2時(shi)，焊(han)(han)(han)(han)縫(feng)金屬(shu)的(de)(de)硬(ying)(ying)(ying)度(du)比Ar+4%N2作為(wei)保(bao)(bao)護(hu)氣(qi)體(ti)(ti)時(shi)高；而(er)Ar+4%N2作為(wei)保(bao)(bao)護(hu)氣(qi)體(ti)(ti)時(shi)，焊(han)(han)(han)(han)縫(feng)金屬(shu)的(de)(de)硬(ying)(ying)(ying)度(du)又高于純氬作為(wei)保(bao)(bao)護(hu)氣(qi)體(ti)(ti)焊(han)(han)(han)(han)接(jie)(jie)時(shi)的(de)(de)焊(han)(han)(han)(han)縫(feng)金屬(shu)硬(ying)(ying)(ying)度(du)。焊(han)(han)(han)(han)縫(feng)金屬(shu)的(de)(de)組(zu)織都是純奧氏體(ti)(ti)，這(zhe)一結(jie)果(guo)充分說明(ming)N的(de)(de)強化作用。
