奧氏體不銹鋼的組織結構決定了其力學性能的特點是強度較低而塑性和韌性較高。在我國不銹鋼標準中，給定的奧氏體不銹鋼抗拉強度一般為480~520N/m㎡;個別的還有400N/m㎡.按標準，奧氏體不銹鋼鍛材、軋材沒給出沖擊試驗值，實際上，奧氏體不銹鋼固溶化熱處理后的沖擊功（AKU2)可達120J或更高。奧氏體不銹鋼的力學性能不能通過熱處理進行調整。

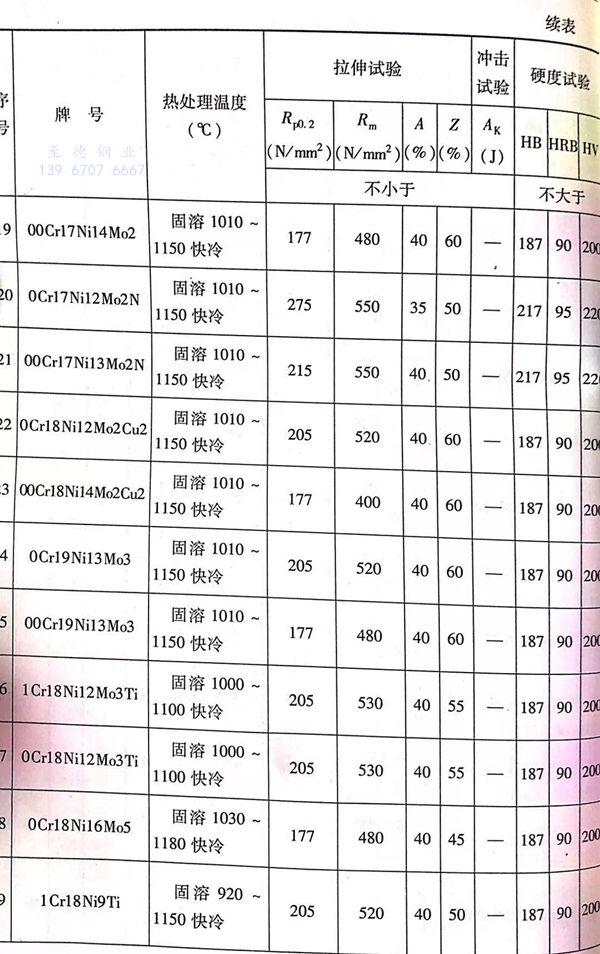

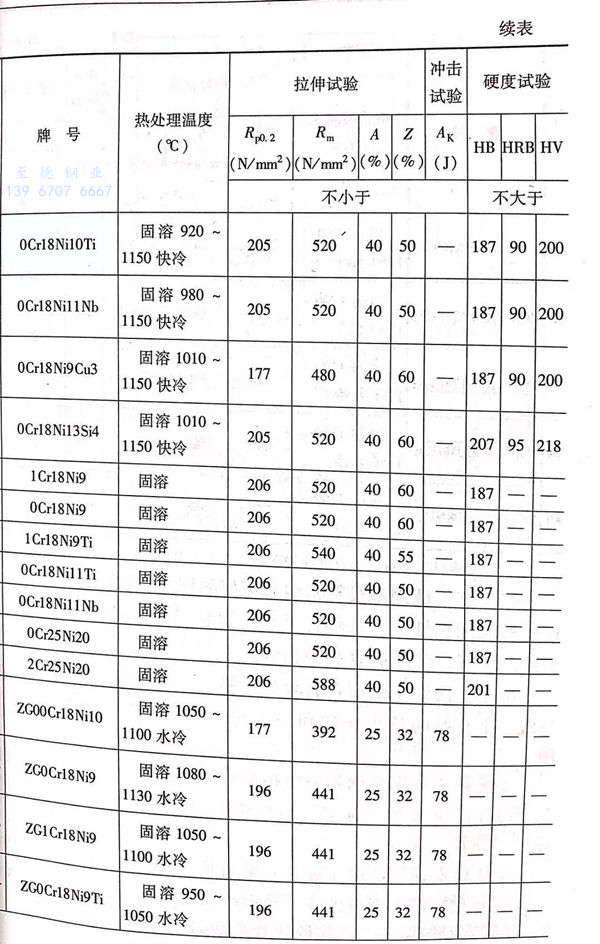

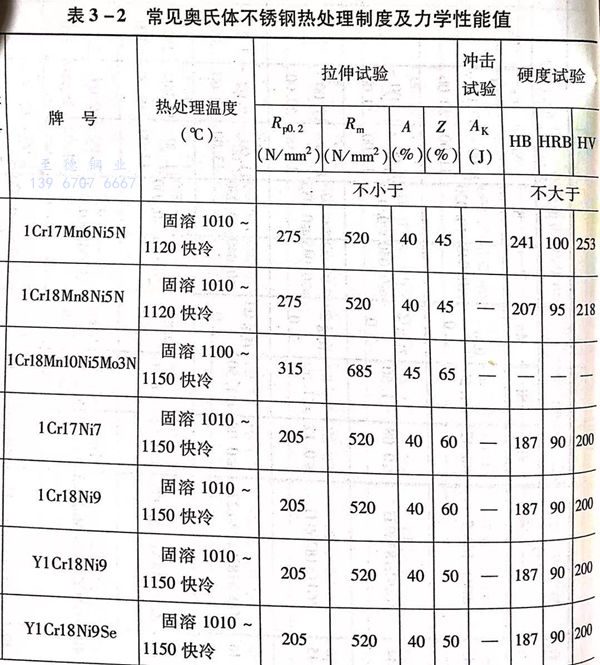

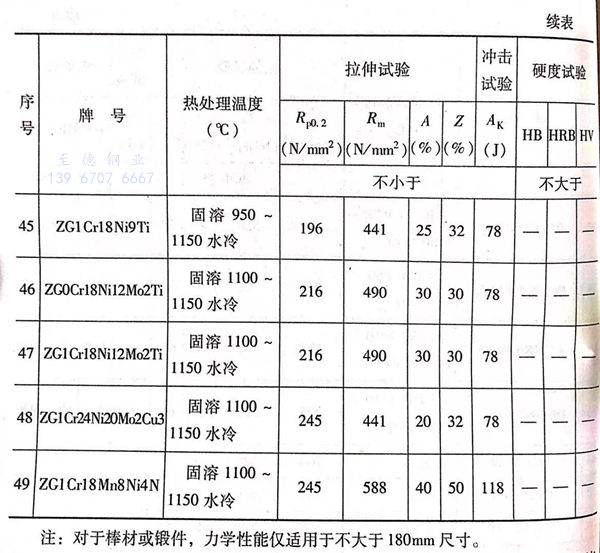

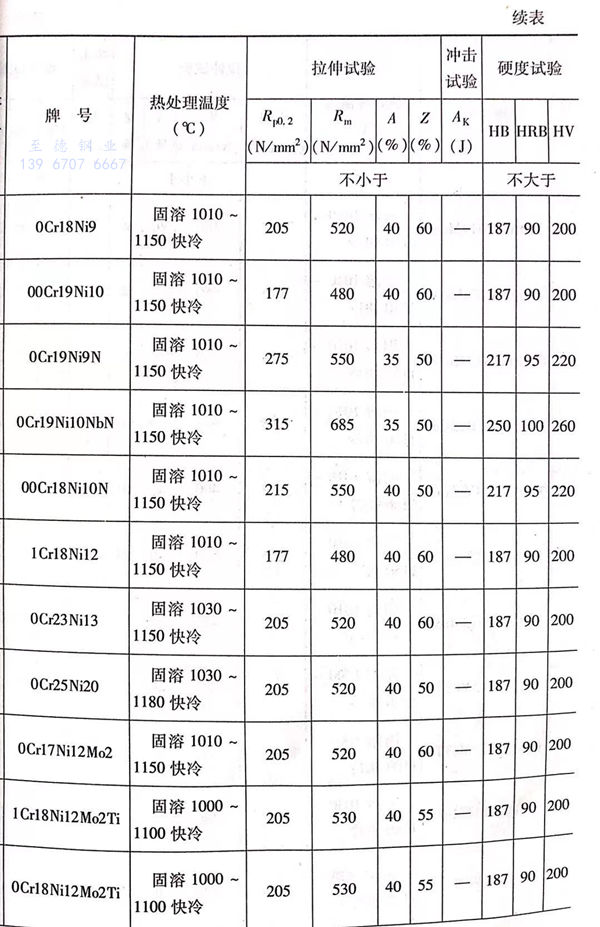

 常(chang)見奧氏體不(bu)銹鋼固溶化熱處理后的力學(xue)性能見表3-2。

奧(ao)氏體不銹鋼(gang)不僅在(zai)常溫時有(you)好(hao)的(de)韌(ren)性，在(zai)低(di)溫條(tiao)件下也能保持(chi)較(jiao)高的(de)韌(ren)性，這種特性甚至可以保持(chi)到 -150℃。隨著使(shi)用溫度的(de)下降(jiang)，強度有(you)升(sheng)高的(de)趨勢。

由于奧(ao)氏體不銹鋼含有(you)較高的鉻、鎳、銅(tong)等合金元素，在較高溫度下有(you)好的抗氧(yang)化性和一定的強(qiang)度，有(you)的可(ke)作(zuo)為耐熱(re)鋼使用。

奧(ao)氏(shi)體不銹鋼雖(sui)然不能(neng)用(yong)熱(re)處理方法調(diao)整力學性(xing)能(neng)，但可以(yi)利用(yong)冷作硬(ying)化來改善強(qiang)度，應用(yong)于制造標準件(jian)或(huo)小截面機械零件(jian)。

奧氏(shi)體不銹鋼的冷(leng)作硬化效果與其含碳(tan)量和變形(xing)量有關。

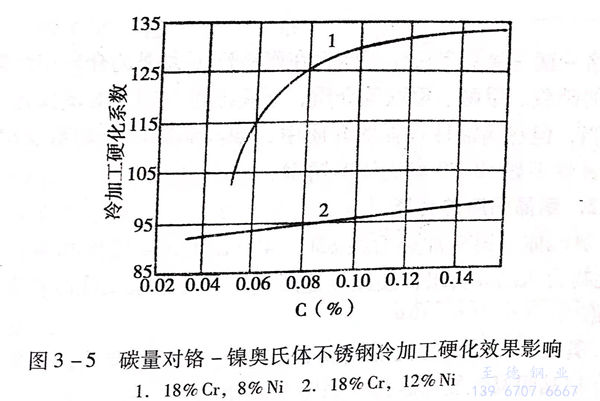

碳含(han)量對鉻－鎳奧氏體(ti)不(bu)銹鋼冷(leng)作硬化效果的影響見(jian)圖3-5。隨碳含(han)量的增(zeng)加(jia)，冷(leng)作硬化效果增(zeng)強。

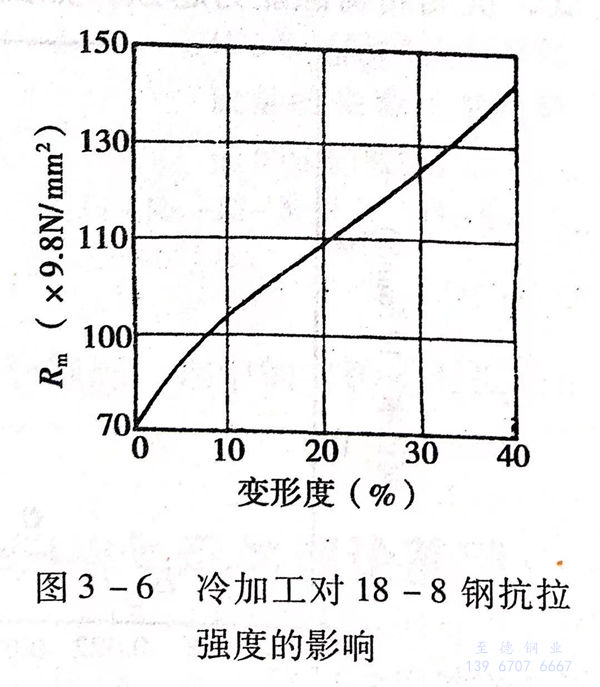

冷(leng)(leng)加工(gong)變(bian)形量對鉻－鎳奧氏體不銹鋼抗(kang)拉強度的(de)影響見圖3-6。隨冷(leng)(leng)加工(gong)變(bian)形量的(de)增加，冷(leng)(leng)作硬化效果(guo)增強。
