一、帶頸平(ping)焊法蘭型式與尺(chi)寸(cun)
1. 用PN標記(ji)的帶頸平焊鋼制管法(fa)蘭

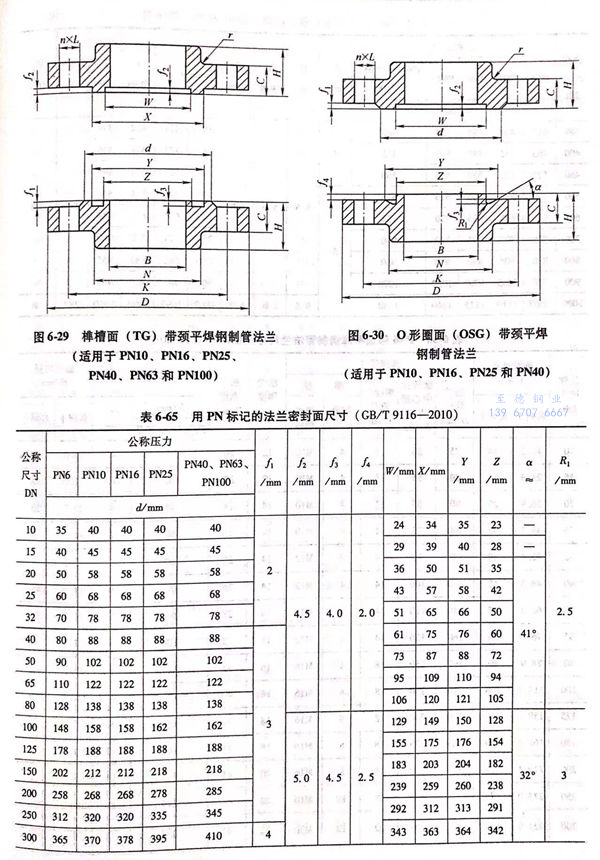

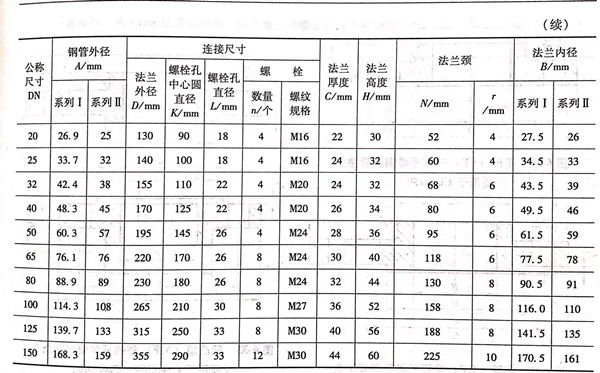

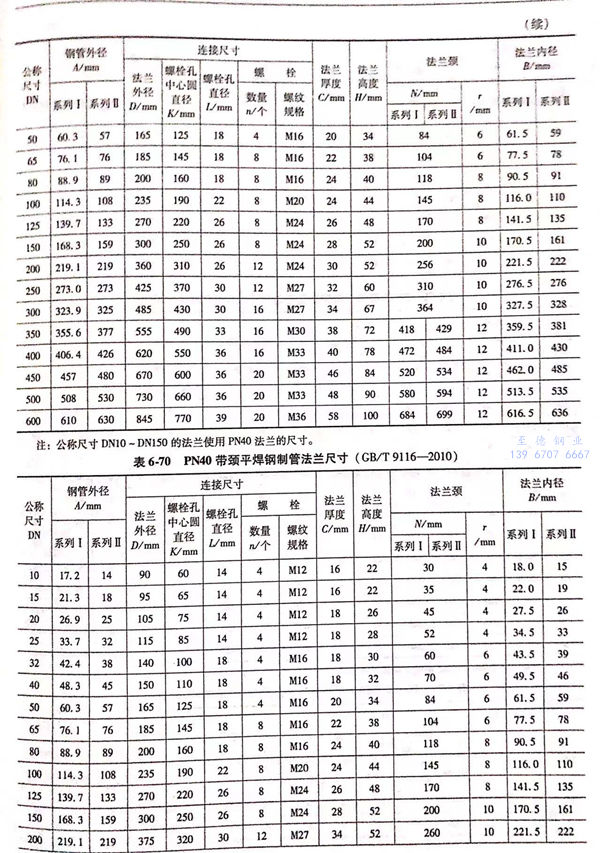

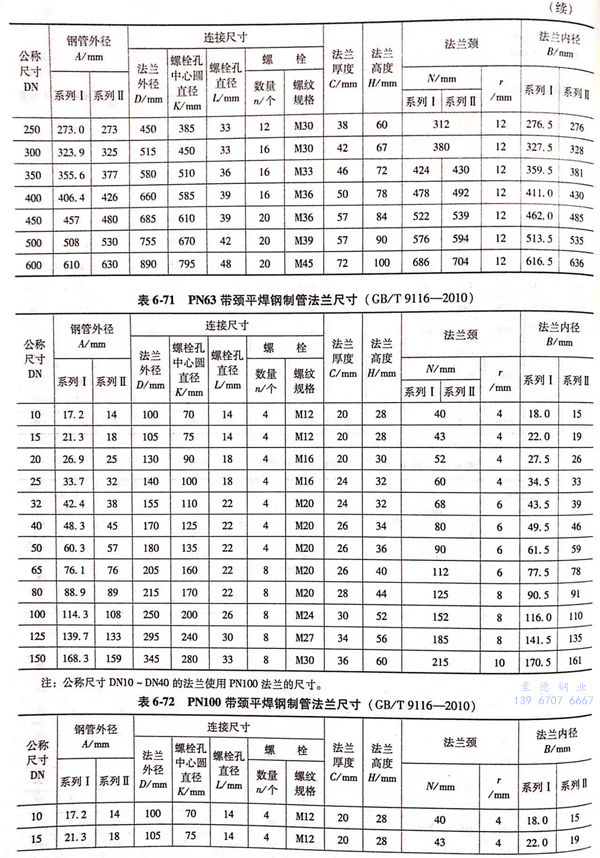

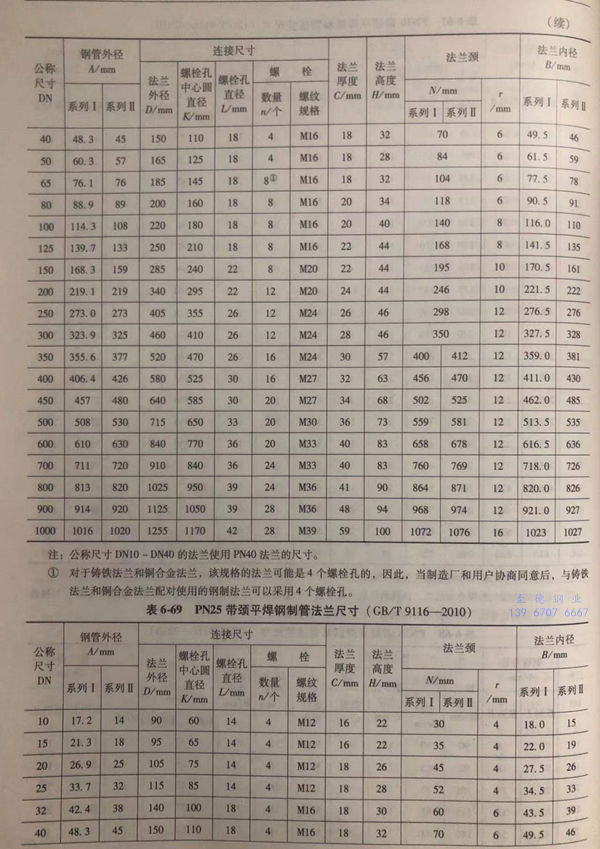

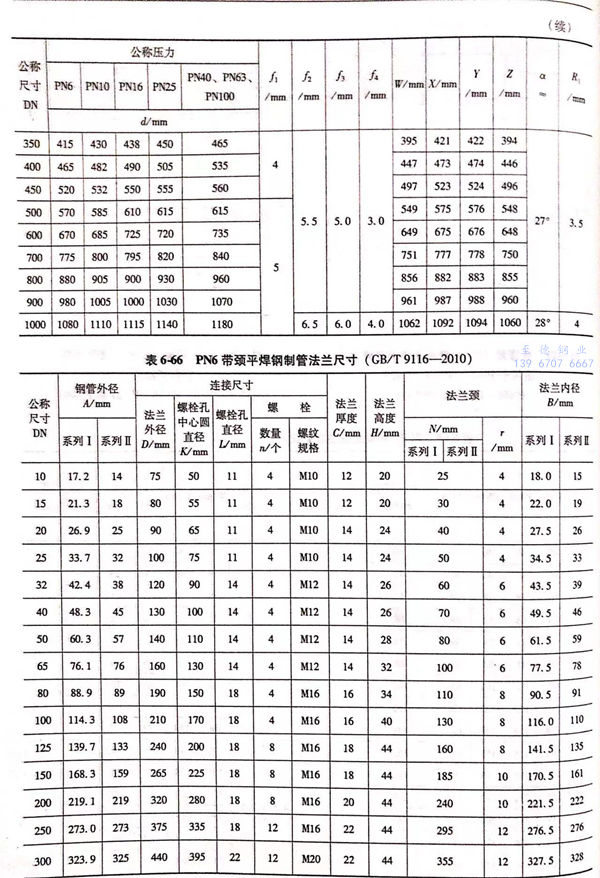

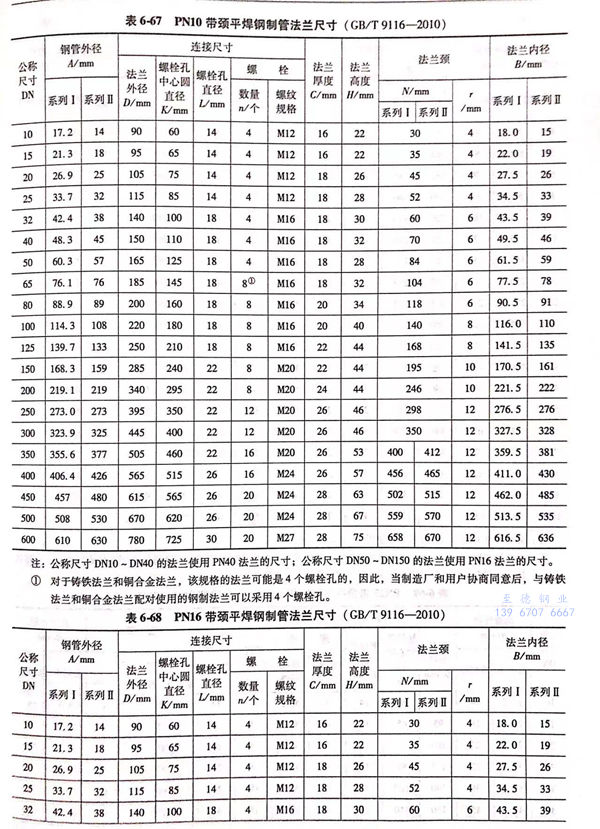

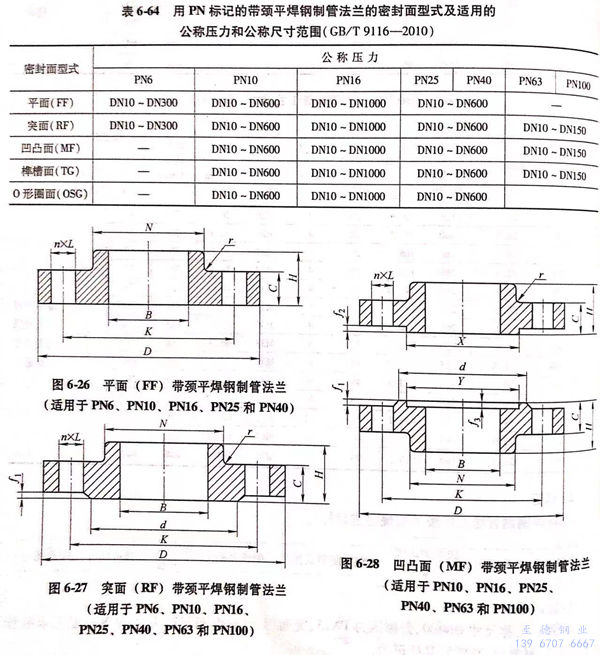

用(yong)PN標(biao)記(ji)(ji)的(de)帶(dai)頸平(ping)焊(han)鋼(gang)制管法(fa)蘭(lan)(lan)的(de)密(mi)封面型(xing)式及(ji)適用(yong)的(de)公稱壓(ya)力和(he)公稱尺(chi)寸范圍見表(biao)(biao)6-64;用(yong)PN標(biao)記(ji)(ji)的(de)帶(dai)頸平(ping)焊(han)鋼(gang)制管法(fa)蘭(lan)(lan)的(de)型(xing)式見圖(tu)6-26~圖(tu)6-30,法(fa)蘭(lan)(lan)密(mi)封面尺(chi)寸見表(biao)(biao)6-65,法(fa)蘭(lan)(lan)結構尺(chi)寸見表(biao)(biao)6-66~表(biao)(biao)6-72.
2. 用Class 標(biao)記的(de)帶頸(jing)平(ping)焊鋼制管法(fa)蘭

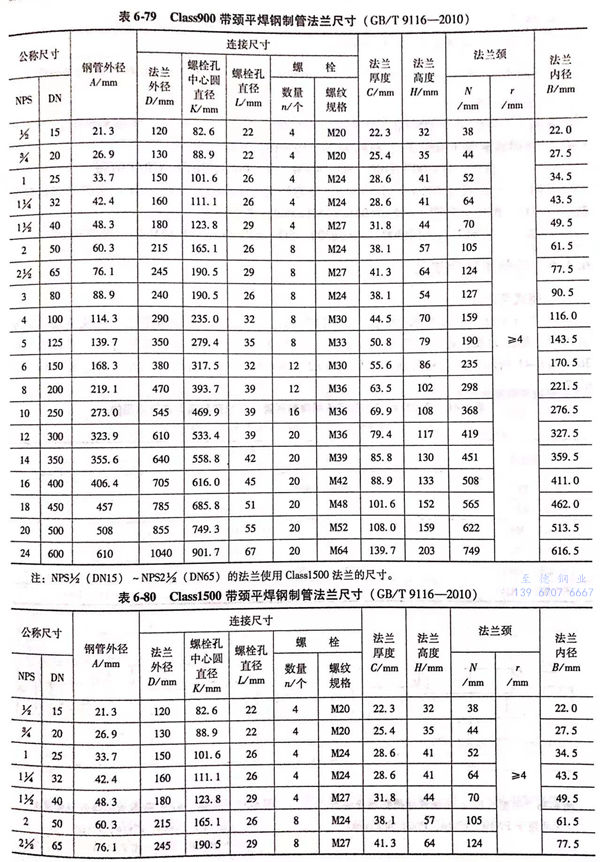

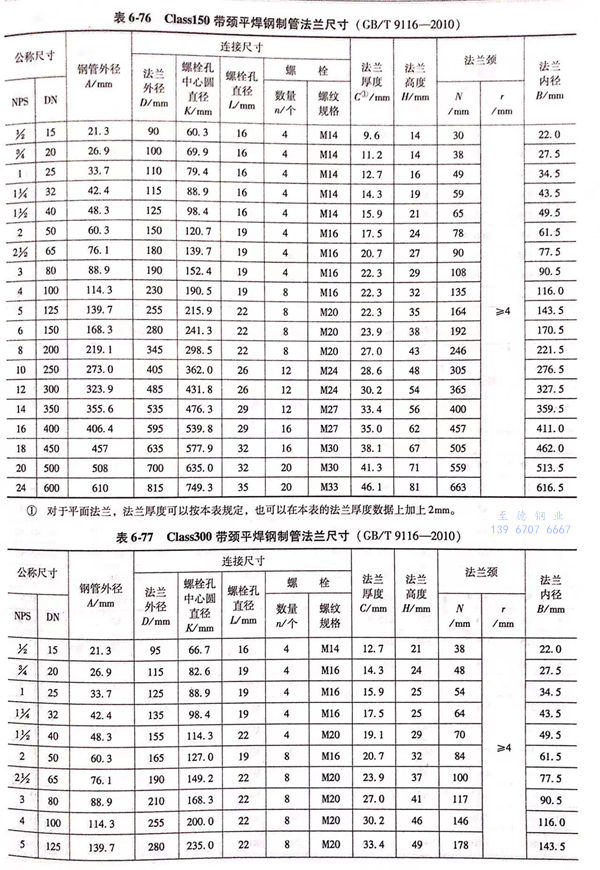

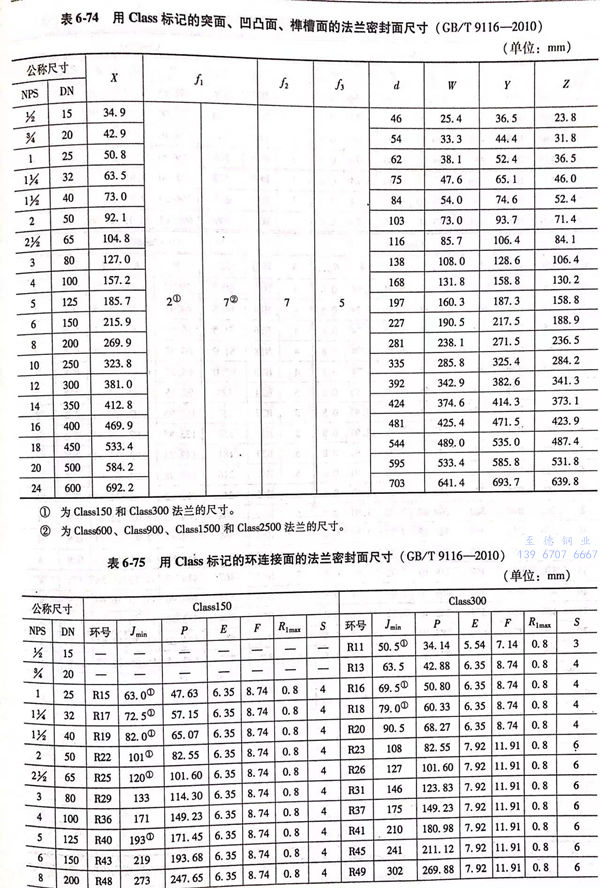

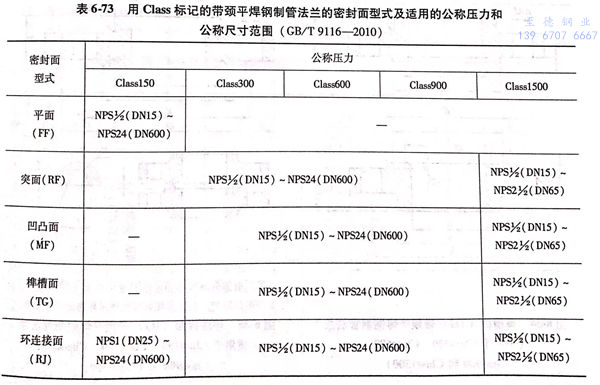

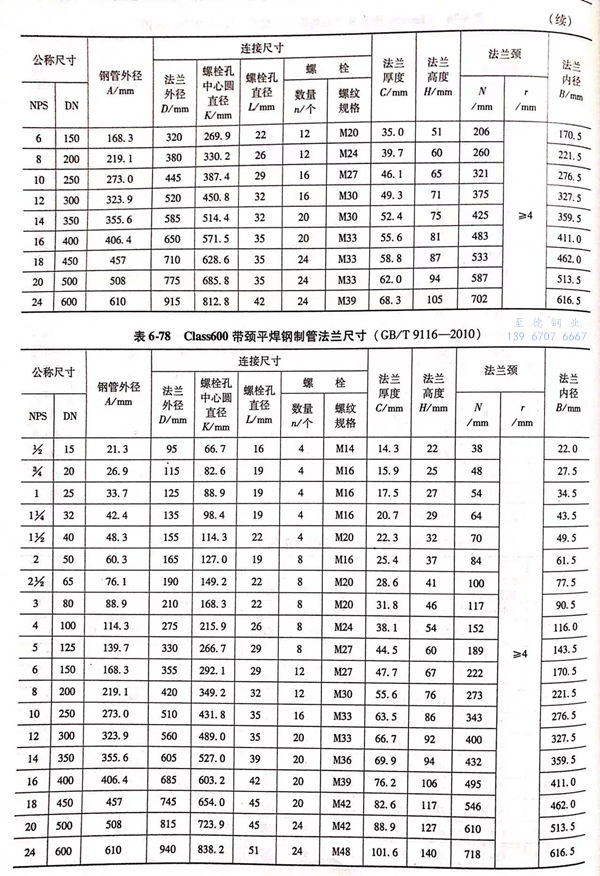

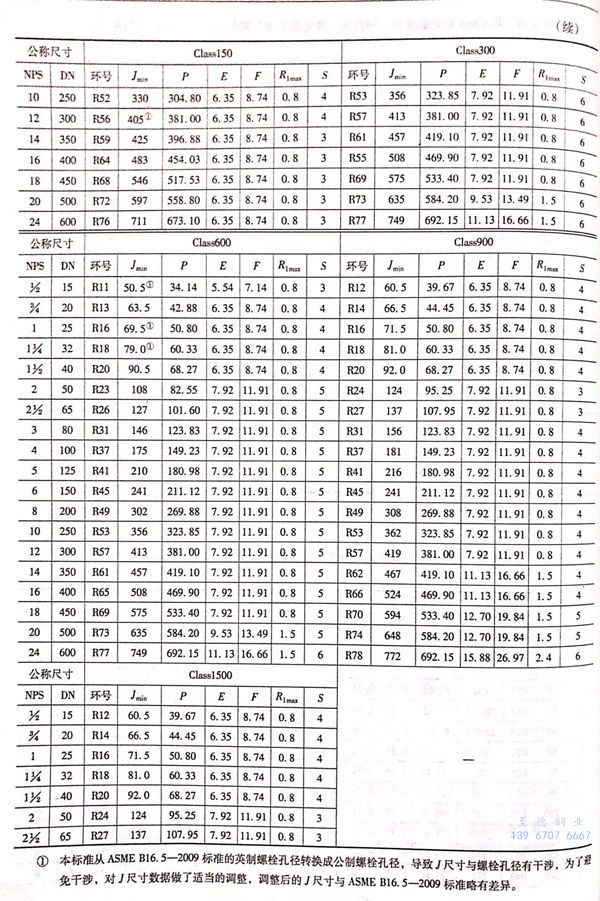

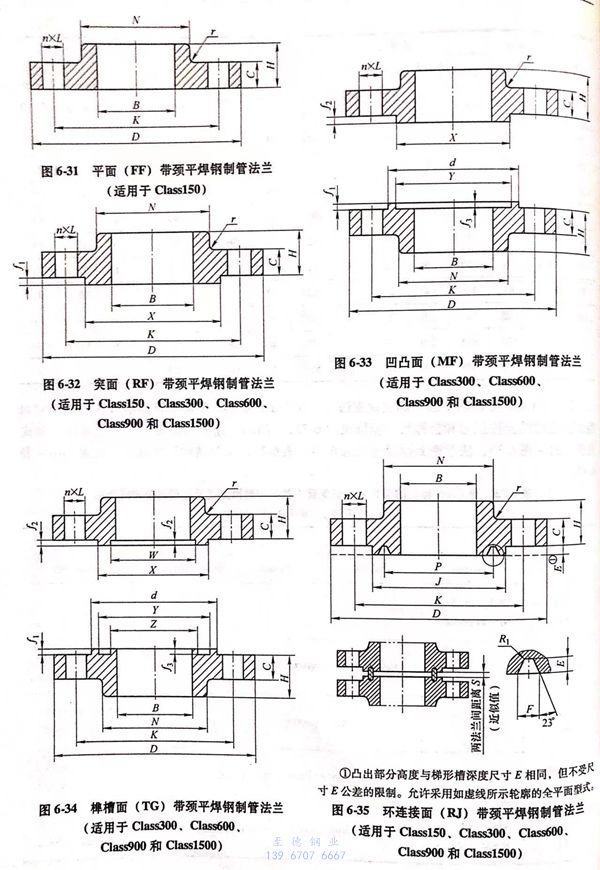

用(yong)Class標記的(de)帶頸(jing)平焊鋼制(zhi)管法蘭的(de)密封面(mian)型(xing)式及適(shi)用(yong)的(de)公(gong)稱壓力和(he)公(gong)稱尺寸(cun)范(fan)圍見表6-73;用(yong)Class標記的(de)帶頸(jing)平焊鋼制(zhi)管法蘭型(xing)式見圖6-31~圖6-35,法蘭密封面(mian)尺寸(cun)見表6-74、表6-75,法蘭結構尺寸(cun)或尺寸(cun)見表6-76~表6-80。
二、帶(dai)頸(jing)平焊法蘭標記(ji)
1. 帶頸平焊鋼制管法蘭應按下列規定進行標(biao)記：
公稱尺(chi)寸 → 公稱壓力(li) → 法蘭型(xing)式(shi)代(dai)號(hao)（SO) → 密封(feng)面型(xing)式(shi)代(dai)號(hao) → 配管(guan)系列(lie) → 材(cai)料代(dai)號(hao) → 標準編號(hao)
2. 標記示例
示例 1 : 公稱尺寸DN200、公稱壓力PN100、凹凸面（MFM)帶頸平焊鋼制管法蘭（SO)、配用米制管（系列Ⅱ)、材料為06Cr19Ni10,其標記為：法蘭 DN200-PN100 SO MFM Ⅱ 06Cr19Ni10 GB/T 9116
示例 2 : 公稱尺寸NPS12(DN300)、公稱壓力Class300、突面（RF)帶頸平焊鋼制管法蘭（SO)、配用英制管、材料為 06Cr17Ni12Mo2,其標記為：法蘭 NPS12(或DN300)-Class300 SO RF 06Cr17Ni12Mo2 GB/T 9116
