1. 不銹鋼(gang)上的鎘層
在321不銹鋼上鍍氰化鎘，鍍層厚度均勻，致密光亮。鎘不溶于堿，在稀硫酸與鹽酸中溶解很慢。在室溫干燥的空氣中幾乎不發生變化，在海洋性氣候和高溫大氣環境中，鎘層屬于陽極性鍍層，鎘的保護性能比鋅好。但鎘的污染危害性很大，價格昂貴，故一般較少采用。
2. 氰化鍍(du)鎘(ge)溶液成(cheng)分及工藝(yi)條件
氧化鎘（CdO) 40~50g/L 、 磺化蓖麻油 2~12mL/L
氰化鈉（NaCN) 110~130g/L 、NaCN與Cd比 （3~4):1
氫氧(yang)化(hua)鈉（NaOH) 20~30g/L 、 溫度 25~35℃
硫酸鎳 1~1.5g/L 、 電流密度（DK) 2A/d㎡
三乙醇胺［N(C2H4OH)3] 20mL/L 、 陰極旋轉速率 120r/min
3. 磺化(hua)蓖麻油的制備
a. 磺(huang)化
稱取(qu)4份重的(de)醫藥級(ji)蓖(bi)麻油和1份重的(de)化(hua)學純(chun)硫酸（d=1.84),在不斷攪(jiao)拌(ban)(ban)下將(jiang)硫酸緩(huan)慢地分(fen)批加(jia)人蓖(bi)麻油中，反(fan)應(ying)為(wei)放熱(re)反(fan)應(ying)并析(xi)出(chu)氣體，控制溫度(du)不得超過40℃,超過40℃應(ying)冷卻，再加(jia)硫酸，硫酸加(jia)完(wan)后如仍有氣體析(xi)出(chu)，應(ying)繼續攪(jiao)拌(ban)(ban)2h,氣體冒完(wan)后，表明磺化(hua)完(wan)成，靜置24h。
b. 鹽析
加(jia)入10%氯(lv)化鈉溶液(ye)5份重攪拌后在分(fen)液(ye)漏斗中靜置24h,將下層水分(fen)分(fen)離除去(qu)，以便把反應中的(de)副產物肥皂(zao)等(deng)清洗掉(diao)。鹽析過程(cheng)可重復進行2~3次。
c. 中和(he)
在攪拌下緩(huan)緩(huan)加(jia)入(ru)10%的(de)氨水(shui)，使溶液呈微堿性，放置(zhi)24h,溶液應(ying)呈淺褐色半透明狀態，即得磺化蓖麻(ma)油(you)。
4. 不銹鋼氰化鍍鎘工(gong)藝(yi)流程
有機溶(rong)劑除油→化(hua)(hua)學(xue)除油（氫氧化(hua)(hua)鈉(na)30g/L,磷(lin)酸(suan)(suan)(suan)(suan)三鈉(na)50g/L,碳酸(suan)(suan)(suan)(suan)鈉(na)30g/L,硅(gui)酸(suan)(suan)(suan)(suan)鈉(na)10g/L,溫度(du)80~90℃,時(shi)(shi)間(jian)30min)→水(shui)(shui)洗(xi)→浸蝕［鹽酸(suan)(suan)(suan)(suan)10%(體積分數(shu)），硝酸(suan)(suan)(suan)(suan)8%(體積分數(shu)），溫度(du)40℃,時(shi)(shi)間(jian)15s]→活化(hua)(hua)［鹽酸(suan)(suan)(suan)(suan)50%(體積分數(shu)），溫度(du)40℃,3min]→水(shui)(shui)洗(xi)→預鍍(du)鎳［硫(liu)(liu)酸(suan)(suan)(suan)(suan)鎳250g/L,硫(liu)(liu)酸(suan)(suan)(suan)(suan)鎂30g/L,硼酸(suan)(suan)(suan)(suan)30g/L,氯(lv)化(hua)(hua)鈉(na)20g/L,十二烷基硫(liu)(liu)酸(suan)(suan)(suan)(suan)鈉(na)0.3g/L, pH2~3,溫度(du)25~45℃,電流密度(du)（DK)A/d㎡, 時(shi)(shi)間(jian)30~40min]→水(shui)(shui)洗(xi)→活化(hua)(hua)［硫(liu)(liu)酸(suan)(suan)(suan)(suan)20%(質量(liang)分數(shu)），氯(lv)化(hua)(hua)鈉(na)5%(質量(liang)分數(shu)），水(shui)(shui)75%,溫度(du)40℃,時(shi)(shi)間(jian)3min]→水(shui)(shui)洗(xi)→氰化(hua)(hua)鍍(du)鎘→水(shui)(shui)洗(xi)→鈍(dun)化(hua)(hua)（鉻酐20g/L,硫(liu)(liu)酸(suan)(suan)(suan)(suan)4g/L,室(shi)溫，時(shi)(shi)間(jian)1~2min)→水(shui)(shui)洗(xi)→干燥(zao)。

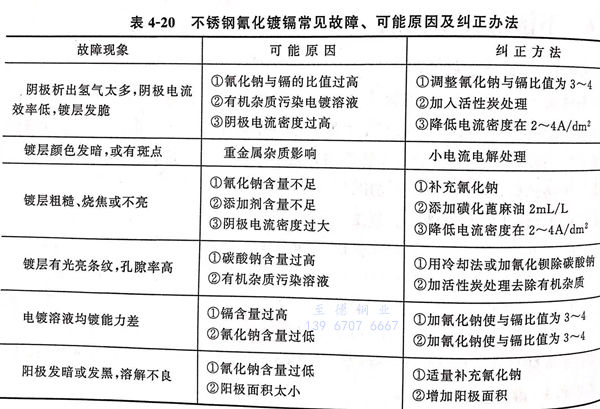

不(bu)銹鋼(gang)氰化(hua)鍍鎘常見(jian)故障(zhang)、可能(neng)原因及糾(jiu)正方法見(jian)表4-20.
