一、管法蘭連接用緊(jin)固件長(chang)度計算計算公式
1. 用Class 標(biao)記的法蘭（美洲體(ti)系法蘭）
a. 平面法(fa)蘭和突面法(fa)蘭
螺(luo)栓長度：ι=2(C+ΔC)+m+z+Δι+t （適用于Class≤150的平面和突面法(fa)蘭）
螺柱長度：ι=2(C+ΔC)+2m+2z+Δι+t （適用于除(chu)Class≤300的(de)突面法蘭）
螺柱長度(du)：ι=2(C+ΔC)+2f+2m+2z+Δι+t （適用于Class≥600的突面法蘭）
b. 松套(tao)法蘭(lan)
螺栓(shuan)長度：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t （適用于Class≤150的對焊環帶頸松套法蘭(lan)和翻(fan)邊(bian)環松套法蘭(lan)）
螺(luo)栓長(chang)度(du)：ι=2(C+ΔC)+2F+m+z+Δι+t （適用于Class≤150的(de)對焊環和平(ping)焊環板式(shi)松套法蘭）
螺(luo)柱長度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t （適用于(yu)所(suo)有對焊環(huan)帶頸松套法蘭）
螺柱長度：ι=2(C+ΔC)+2F+2m+2z+Δι+t （適用于所有對焊環(huan)和平焊環(huan)板(ban)式松(song)套法蘭）
c. 凹凸面和榫槽面法蘭(lan)
螺柱長度：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （適用于所有(you)凹(ao)凸面和榫槽面法蘭）
d. 環連接面法蘭(lan)
螺栓長度：ι=2(C+ΔC+E)+S+2m+2z+Δι （適用(yong)于(yu)所有(you)環連接面法蘭）
2. 用PN標記的(de)法蘭(lan)（歐洲(zhou)體(ti)系法蘭(lan)）
a. 平面法(fa)(fa)蘭(lan)和突面法(fa)(fa)蘭(lan)
螺栓(shuan)長度(du)：ι=2(C+ΔC)+m+z+Δι+t （適用于PN≤16的(de)平面和(he)突面法(fa)蘭）
螺(luo)柱長度：ι=2(C+ΔC)+2m+2z+Δι+t （適用(yong)于所有的突面法(fa)蘭）
b. 松(song)套法蘭
螺栓長度(du)：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t （適(shi)用于PN≤1.6的對(dui)焊環帶(dai)頸松套法蘭和翻邊環松套法蘭）
螺栓長度：ι=2(C+ΔC)+2F+m+z+Δι+t （適用于PN≤16的(de)對焊(han)環(huan)和(he)平焊(han)環(huan)板式松(song)套法蘭）
螺柱長(chang)度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t （適用于所有(you)對(dui)焊環帶頸松(song)套法蘭）
螺柱長度：ι=2(C+ΔC)+2F+2m+2z+Δι+t （適用于(yu)所(suo)有對焊(han)環和平焊(han)環板式松套法(fa)蘭(lan)）
c. 凹(ao)凸面和(he)榫槽面法(fa)
螺柱長度：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （適用于所有凹凸面和榫槽面法蘭(lan)）
d. 環連接面法(fa)蘭
螺柱長度：ι=2(C+ΔC+E)+S+2m+2z+Δι （適用(yong)于所有(you)環連接面法蘭）
式中：
ι--緊固件（六(liu)角頭螺栓(shuan)、雙(shuang)頭螺柱和(he)全螺紋螺柱）長度（見圖10-6~圖10-8);
C-法(fa)蘭(lan)厚度(du)，數值按相應的(de)法(fa)蘭(lan)標準確定，單位為毫米（mm);
ΔC-法蘭厚度偏差，數值按相應的法蘭標準確定，單位為毫米（mm);
f-突面法(fa)蘭的突面高度，數值按相(xiang)應的法(fa)蘭標(biao)準確定，單位為毫(hao)米（mm);
f1、f2－凹凸面、榫槽面法蘭的凸面、榫面高度，數值按相應的法蘭標準確定，單位為毫米（mm);
F-對焊環(huan)和平焊環(huan)板(ban)式松(song)套(tao)法蘭(lan)的焊環(huan)厚度，數值按相應的法蘭(lan)標準確定，單位為(wei)毫米(mi)（mm);
t2-對焊環帶頸松套法蘭的對焊環厚度，數值按用戶訂貨要求確定，單位為毫米（mm);
S2-翻邊環松套法蘭的翻邊環厚度，數值按相應的法蘭標準確定，單位為毫米（mm);
E-環連接面法(fa)蘭的(de)(de)凸(tu)臺高度，數值(zhi)按相應的(de)(de)法(fa)蘭標(biao)準(zhun)確定，單位為(wei)毫米(mi)（mm);
S-環連接面法(fa)(fa)蘭(lan)間近(jin)似距離，數值按表10-11或(huo)表10-12(或(huo)相應的(de)法(fa)(fa)蘭(lan)標準）確定，單位為毫米（mm);
m-螺母(mu)最大厚度(du)，數值按表10-13確定(ding)，與(yu)螺栓配合(he)時用(yong)m1,與(yu)螺柱配合(he)時用(yong)m2,單(dan)位為毫米(mi)（mm);
z-緊固件倒角端長度，數(shu)值按(an)表10-13確定，單(dan)位為毫(hao)米（mm);
Δι-螺栓(shuan)或螺柱(zhu)的長(chang)度偏差，數(shu)值按表10-14 確定，單(dan)位為毫米（mm);
t-墊片厚度，一般取t=3mm.
二、管法蘭連(lian)接用緊固件長度技(ji)術(shu)有關參(can)數
1. 法蘭厚度(du)偏(pian)差應為正值，其數值按相(xiang)關標準的(de)規定。

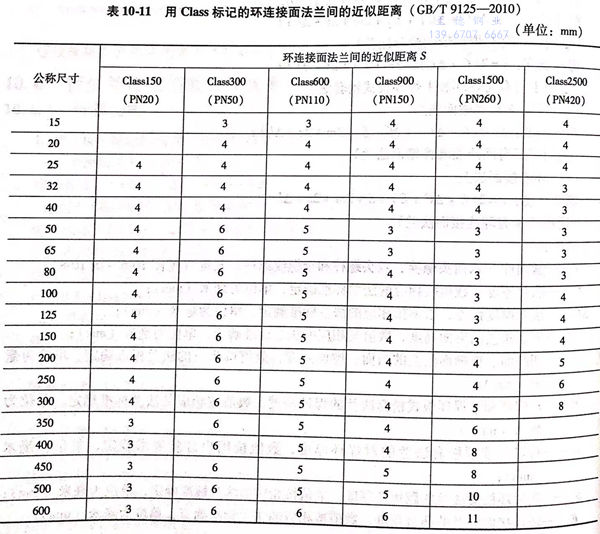

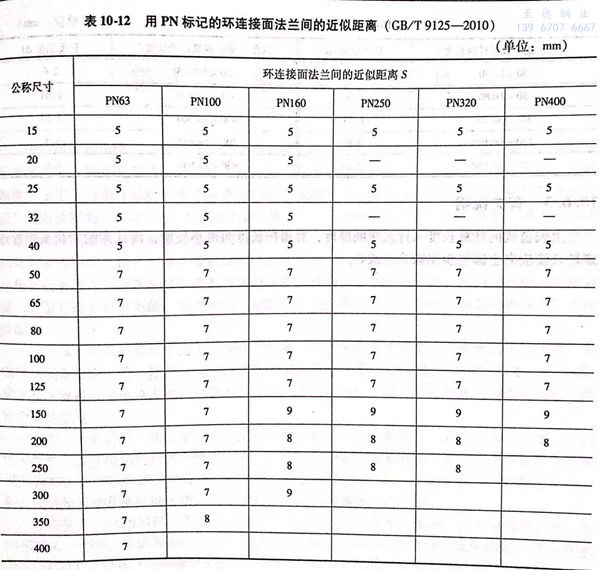

2. 環(huan)連接法(fa)蘭間的近(jin)似距離見表10-11和表10-12.

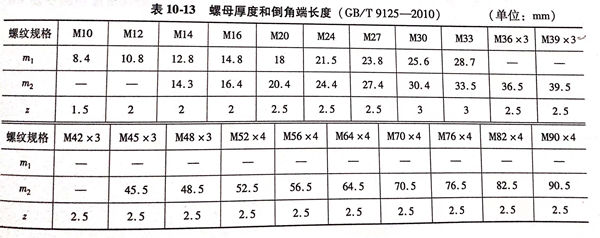

3. 螺(luo)母最大厚(hou)度、緊(jin)固件倒角端長度見表 10-13。

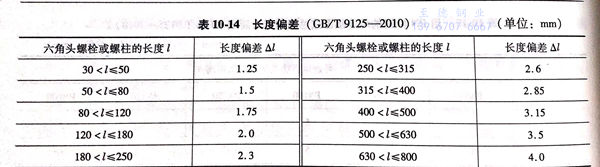

4. 六角螺栓或(huo)螺柱的長(chang)度偏差見表 10-14。
三、管法蘭連接(jie)用緊(jin)固(gu)件長(chang)度(du)計(ji)算有(you)關說(shuo)明
上列公式的(de)計算長度(du)未(wei)計入墊圈厚度(du)，算得的(de)長度(du)為最小長度(du)，所選用的(de)六角頭(tou)螺(luo)(luo)栓(shuan)或螺(luo)(luo)柱長度(du)應向上圓整至(zhi)尾數為5或0。
