金屬沖齒板柔性石墨復合墊片是由沖齒的金屬齒板或沖孔金屬芯板與柔性石墨粒子復合壓制而成的密封墊片，它通常由金屬沖齒板與柔性石墨板材復合成的柔性石墨復合增強板裁制成所需的形狀。這種墊片可制成帶不銹鋼或碳鋼內包邊或外包邊的形式。墊片的主要特點是：有良好的耐高、低溫，耐腐蝕，耐輻射等性能，強度高，能在高壓工況下使用，安裝時所需的預緊力比使用金屬墊片或金屬纏繞墊片的小。由于柔性石墨具有可塑性和良好的充填性，使用這種墊片時對相配法蘭密封面不需要進行精密加工，對法蘭密封面上制有“水線”的溝槽也能適應，相對來說比較經濟。

金屬沖齒板(ban)柔性石墨(mo)復合墊片主要用于各種(zhong)管(guan)道、閥(fa)門、泵(beng)、壓力(li)容器(qi)、換熱器(qi)等法蘭(lan)連接處的(de)密封部位(wei)。這種(zhong)墊片的(de)使(shi)用溫(wen)度范圍為-200~800℃;最高使(shi)用壓力(li)為11.0MPa;最小預緊(jin)比壓y=30MPa;墊片系(xi)數(shu)m=2.

一、型式、尺寸與公差

1. 墊片型式與代號

a. 基(ji)本(ben)型金屬沖(chong)齒板柔性石墨(mo)復合(he)墊片的形式如(ru)圖13-20所(suo)示(shi)，代(dai)號(hao)為(wei)A.

圖 20.jpg

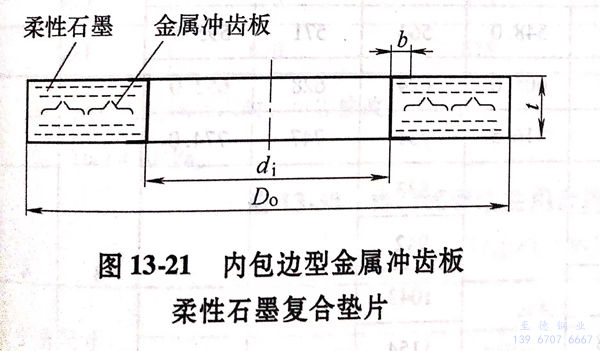

b. 內包邊型金屬沖齒(chi)板柔(rou)性(xing)石墨復(fu)合(he)墊片的形式如圖13-21所示，代號(hao)為B。

圖 21.jpg

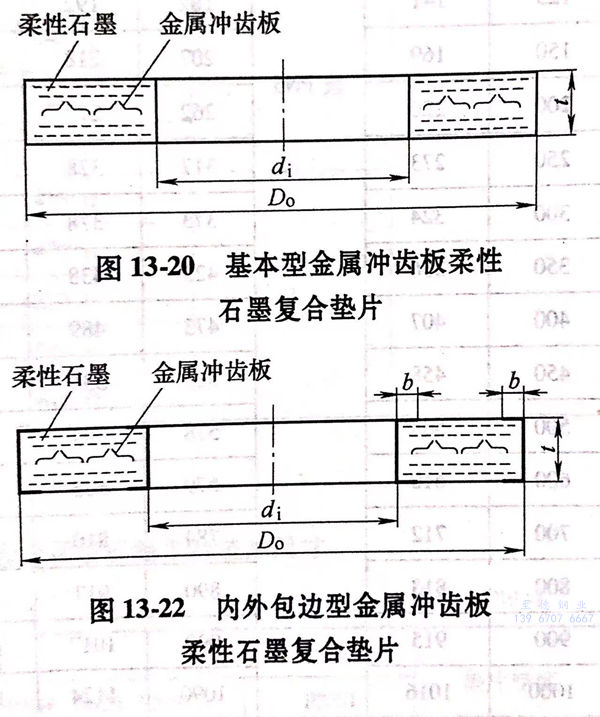

c. 內外包(bao)邊(bian)型金屬沖齒板柔(rou)性石(shi)墨復合墊片的形式如(ru)圖13-22所(suo)示(shi)，代號為C。

d. 與墊片相配合的(de)法蘭密封面代號按GB/T9112-2010《鋼制管法蘭類型與參數》的(de)規定。

2. 墊片(pian)尺寸(cun)

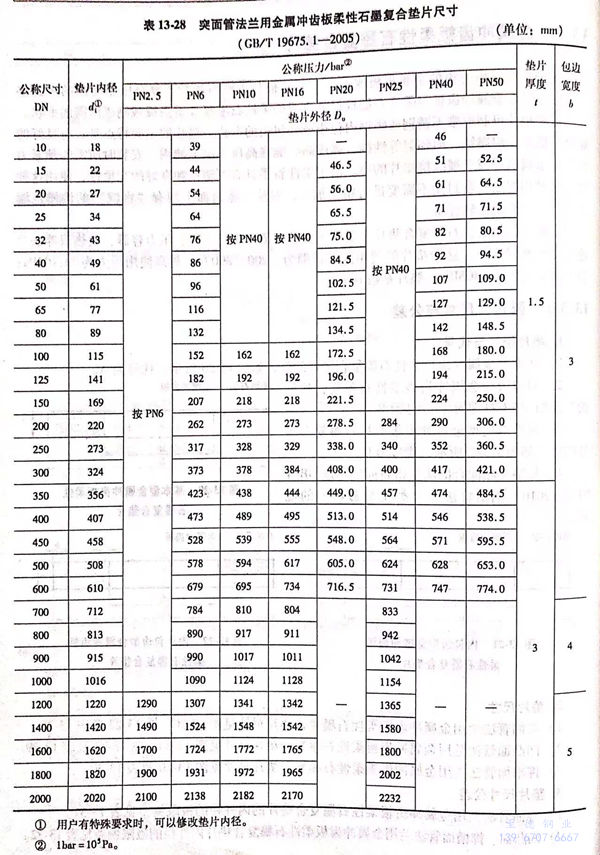

a. 突(tu)面管法蘭用金(jin)屬沖齒板柔性(xing)石墨復(fu)合墊片尺寸見(jian)圖(tu)13-20~圖(tu)13-22及表13-28.

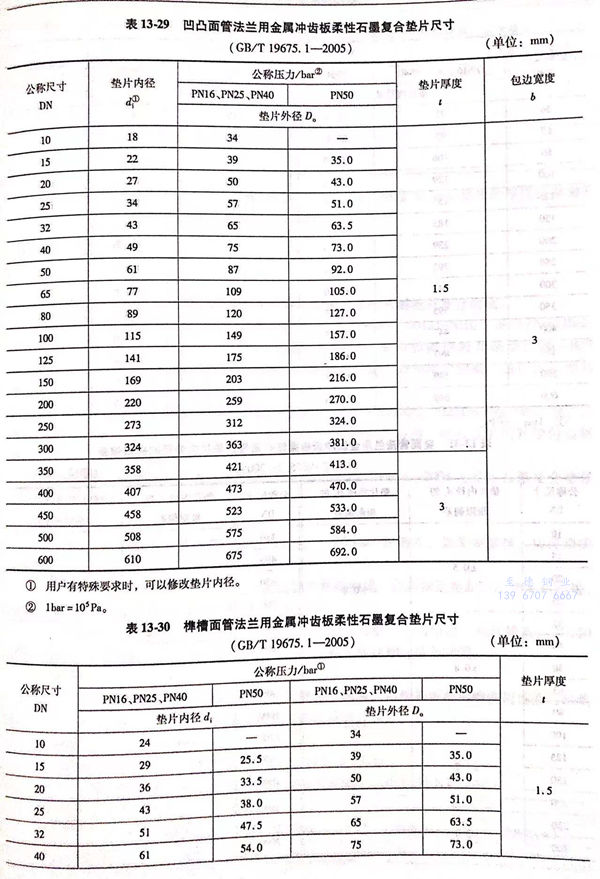

b. 凹凸面管法(fa)蘭(lan)用金屬沖齒(chi)板柔性石墨復合墊片尺寸見圖13-20~圖13-22及表13-29.

c. 榫槽面管法蘭用金屬沖(chong)齒(chi)板(ban)柔性石墨復合墊片尺寸見圖13-20及表13-30.

3. 墊片尺寸公差(cha)

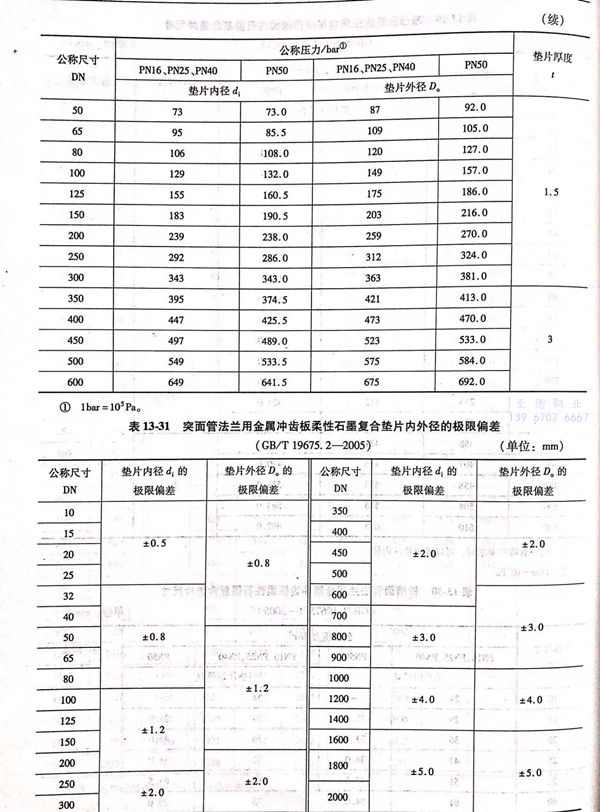

a. 突面管法蘭用金屬沖(chong)齒板柔性(xing)石墨復合墊片的內外徑的極限(xian)偏差(cha)見表13-31.

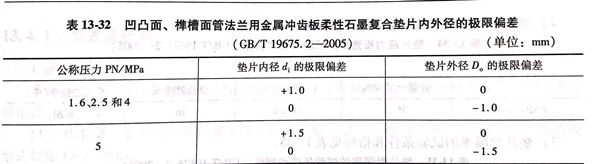

b. 凹凸面、榫(sun)槽面管(guan)法蘭(lan)用金(jin)屬沖齒板柔(rou)性石墨復合墊(dian)片內(nei)外(wai)徑的(de)極限偏差見表13-32.

c. 厚(hou)度為(wei)1.5mm墊片的厚(hou)度極限偏差為(wei)±0.15mm;厚(hou)度為(wei)3mm墊片的厚(hou)度極限偏差為(wei)±0.20mm.同一墊片的厚(hou)度差不(bu)應大于0.15mm.

二、技術要求

1. 材料

a. 金(jin)屬(shu)(shu)沖齒板(ban)柔性(xing)石墨復合墊片由(you)金(jin)屬(shu)(shu)沖齒板(ban)與(yu)柔性(xing)石墨板(ban)材復合而成。

b. 常用(yong)金屬沖(chong)齒(chi)板(ban)(ban)材料為低碳鋼和0Cr18Ni9、00Cr19Ni10、0Cr17Ni12Mo2、00Cr17Ni14Mo2等。其性能應符合 GB/T 2520-2008《冷軋電鍍錫鋼板(ban)(ban)及鋼帶》和GB/T3280-2007《不銹(xiu)鋼冷軋鋼板(ban)(ban)和鋼帶》等相應標準的規定(ding)。經與用(yong)戶協商，也(ye)可以采用(yong)其他沖(chong)齒(chi)板(ban)(ban)材料。

c. 常(chang)用包(bao)邊(bian)材料為06Cr19Ni9、022Cr19Ni10、0Cr17Ni12Mo2、022Cr17Ni12Mo2等(deng)。其(qi)性能應(ying)符(fu)合(he)GB/T 3280-2007等(deng)相應(ying)標準的規(gui)定。經與用戶協商(shang)，也(ye)可以(yi)采用其(qi)他包(bao)邊(bian)材料。

d. 金屬沖齒板柔性石墨(mo)復合(he)板材的性能應符合(he)JB/T 6628-2008《柔性石墨(mo)復合(he)增強（板）墊》的規定。

2. 制造

a. 墊片應由整張復合板(ban)切割(ge)制成。外徑大(da)于1000mm的墊片，如需要拼接，應征(zheng)得(de)需方同(tong)意。

b. 厚(hou)度(du)3mm的(de)墊(dian)片可(ke)由厚(hou)度(du)1.5mm的(de)墊(dian)片粘貼而成，但應保證粘貼后(hou)的(de)墊(dian)片在運輸、儲存和安裝使用過程中不發(fa)生(sheng)分層和錯位(wei)現象。

c. 墊片包(bao)(bao)邊(bian)應平整，公稱尺寸小于(yu)或等于(yu)DN150的(de)墊片，內包(bao)(bao)邊(bian)不允(yun)許接頭；DN150以上的(de)墊片，內包(bao)(bao)邊(bian)只允(yun)許有一個(ge)接頭。焊點(dian)不應有未熔合(he)和過(guo)熔等缺陷。

3. 外(wai)觀

墊(dian)片表面應(ying)(ying)平整(zheng)、無翹曲變(bian)形，不允許有裂紋、褶皺、劃傷等可(ke)能影響使(shi)用性(xing)能的缺陷(xian)存在。邊緣切割應(ying)(ying)整(zheng)齊，金屬沖齒板與柔(rou)性(xing)石(shi)墨層應(ying)(ying)結(jie)合良好。

4. 性能

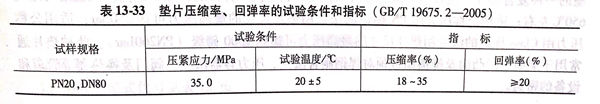

a. 墊片的壓縮率(lv)(lv)和回(hui)彈率(lv)(lv)的試(shi)驗(yan)條件和指標見(jian)表(biao)13-33.
