熱擠壓不銹鋼型材的模具設計主要遵循以下幾點原則
1. 斷面(mian)設計

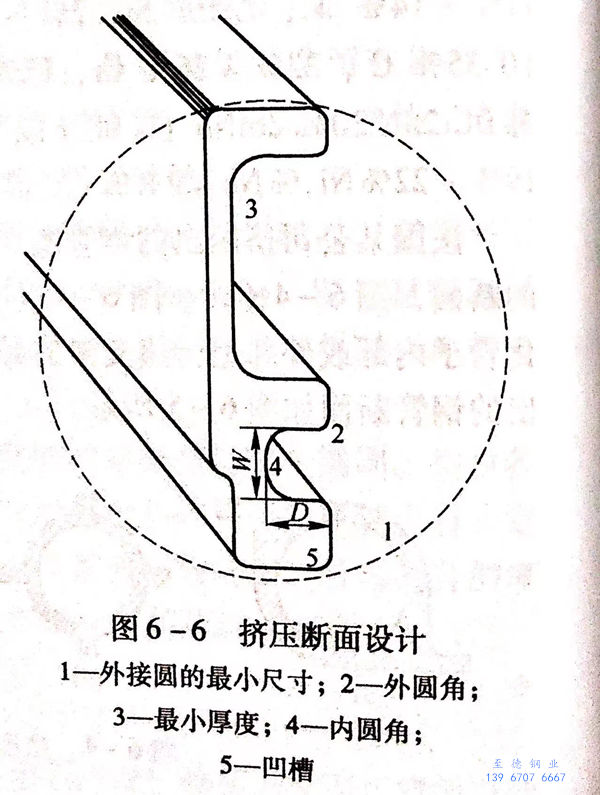

為了確定最(zui)經濟(ji)的擠壓型材斷(duan)(duan)面，必須對其斷(duan)(duan)面進行(xing)研究。擠壓斷(duan)(duan)面設(she)計如圖6-6所示。
外(wai)接圓(yuan)：外接圓是將型材斷面全部包含在內的最小圓周。
最小尺寸：最小(xiao)(xiao)(xiao)尺(chi)寸(cun)由斷面(mian)面(mian)積(ji)、在規定溫度下所擠壓鋼的變(bian)形阻力和(he)其他因素(su)決定。最小(xiao)(xiao)(xiao)斷面(mian)不(bu)應(ying)小(xiao)(xiao)(xiao)于322.58m㎡.
外圓角(jiao)：通常產品的外圓角(jiao)半徑是1.58mm.
最(zui)小厚度：產(chan)品(pin)的(de)最小厚度為4.56mm,型(xing)材各部分橫(heng)斷面的(de)最小寬厚比(bi)為14:1.隨著(zhu)擠壓(ya)(ya)技(ji)術的(de)迅(xun)速進步，擠壓(ya)(ya)產(chan)品(pin)的(de)最小厚度將能達(da)到3.18mm.
內(nei)圓(yuan)角(jiao)：通常產品的內(nei)圓角半徑是6.35mm.
2. 公差設(she)計
實心擠壓(ya)型鋼應達到擠壓(ya)并(bing)矯直、熱處理(li)的(de)技術條件，并(bing)進行熱精整、去掉玻璃以及酸洗或噴丸清理(li)或用其他方法清除氧化皮的(de)最后加工。

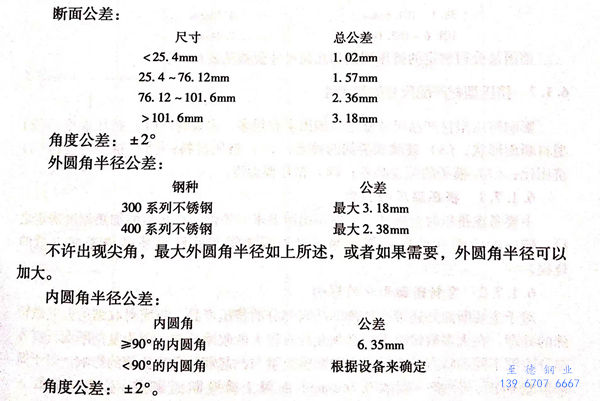

橫斷面尺寸公差(cha)：
規定(ding)尺寸 公差
＜25mm ±0.5mm
25~76mm ±0.8mm
76~111mm ±1.17mm
外圓(yuan)角(jiao)半徑公(gong)差：通常為1.58mm.
內圓角(jiao)半徑公差：通常為1.58mm.
角(jiao)度公差(cha)：除(chu)特殊情況外，實心擠壓(ya)型鋼的角度公差為±2°.
出(chu)模斜(xie)度(du)：除特殊情(qing)況外，U形(xing)斷面內直邊(bian)的出模斜度(du)不(bu)得超過5°.
翹(qiao)曲：除(chu)特殊情(qing)況(kuang)外(wai)，擠壓條鋼應(ying)矯(jiao)直到以下公差(cha)范圍內：
斷面(mian)寬(kuan)度 1524mm的升高度
12.7~38.1mm 3.18mm
38.1~111.13mm 4.78mm
長度公差：
a. 規定生產任意(yi)長(chang)度時，允許(xu)的長(chang)度變(bian)動可達609.6mm.
b. 規(gui)定(ding)生產倍(bei)尺(chi)(chi)長(chang)度(du)時，除特(te)殊情況(kuang)外，每一(yi)倍(bei)尺(chi)(chi)長(chang)度(du)的(de)條(tiao)鋼加6.35mm.
c. 要求(qiu)生(sheng)產精確或嚴格長度時(shi)，長度不大于(yu)(yu)3658mm時(shi)，超(chao)尺(chi)(chi)4.76mm,短尺(chi)(chi)為(wei)0;生(sheng)產長度大于(yu)(yu)3658mm時(shi)，超(chao)尺(chi)(chi)6.35mm,短尺(chi)(chi)為(wei)0.
表(biao)面光(guang)潔度：擠(ji)壓型鋼交貨時的表面(mian)最(zui)(zui)大粗糙(cao)度為(wei)250均方(fang)根值。該值僅供(gong)參考(kao)，因為(wei)合(he)金和形狀在很大程(cheng)度上決(jue)定著顯微(wei)粗糙(cao)度的最(zui)(zui)高(gao)等級。
3. 公差設計實例
美國巴布考克·維爾考克斯公司公布的不銹鋼的熱擠壓異型鋼材的尺寸公差如下：
翹曲公(gong)差：翹曲是條材一(yi)邊(bian)同直(zhi)線的(de)最大偏差度(du)，其測量(liang)方法是將條鋼(gang)凹曲的(de)一(yi)邊(bian)與直(zhi)邊(bian)相比。任意1524mm(5英尺(chi)）長度(du)的(de)升高(gao)度(du)為(wei)3.18mm(1/8英寸）。

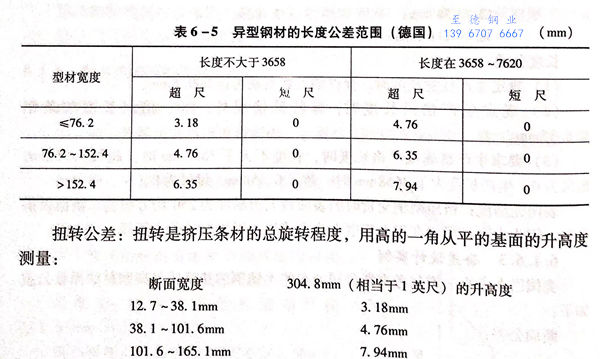

長(chang)度公(gong)差：在機床上將(jiang)矯直后的異型鋼材切除至(zhi)尺(chi)寸公(gong)差范圍(wei)內(nei)，其公(gong)差范圍(wei)見表 6-5 。
扭(niu)轉公差：扭轉是(shi)擠壓條材的總旋轉程(cheng)度，用高的一角從平的基面的升高度測量：
斷面寬度(du)(du) 304.8mm(相當于1英尺）的升高度(du)(du)
12.7~38.1mm 3.18mm
38.1~101.6mm 4.76mm
101.6~165.1mm 7.94mm

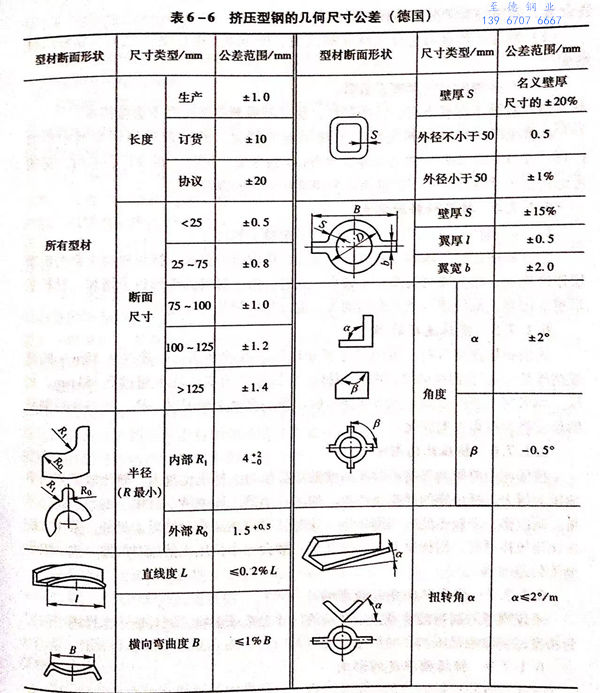

德國某公司制定的(de)擠壓型鋼的(de)幾何(he)尺寸公差見(jian)表6-6.
