022Cr18Ti 不銹鋼的耐蝕性優于10Cr17鋼，鋼中單獨加入鈦或鈮，焊接性和冷成形性有所改善，抗晶間腐蝕性較好，其塑性、韌性也有所改善。該鋼存在475℃脆(cui)性(xing)問題，其使用溫度應低于300℃。

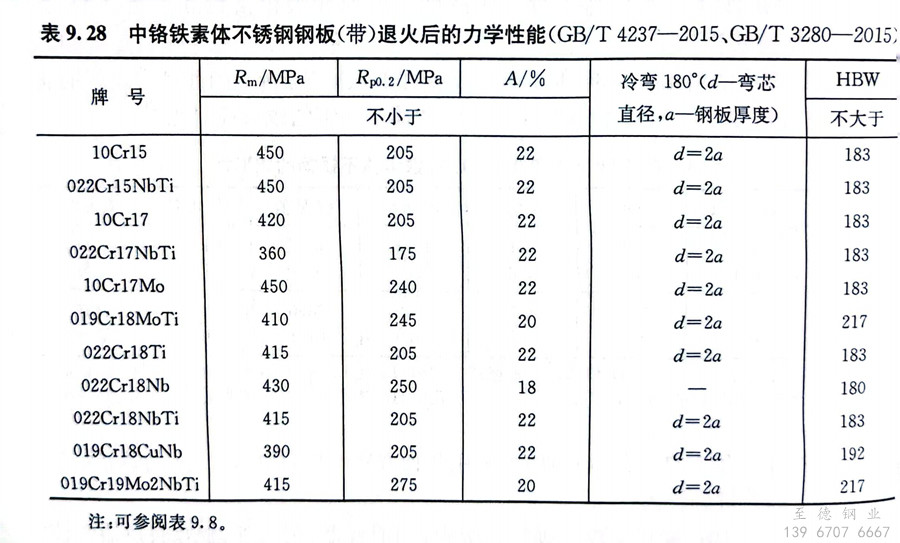

  022Cr18Ti 不銹(xiu)鋼(gang)的(de)開始熱(re)加(jia)工(gong)溫(wen)(wen)度(du)為(wei)1050～1150℃，終止溫(wen)(wen)度(du)為(wei)705～790℃，空(kong)冷(leng)。該鋼(gang)熱(re)軋帶(dai)在罩式爐內退(tui)火(huo)，退(tui)火(huo)溫(wen)(wen)度(du)為(wei)825～875℃，時間不小于8h；冷(leng)軋帶(dai)在連(lian)續退(tui)火(huo)爐中退(tui)火(huo)，溫(wen)(wen)度(du)控制在850～860℃，退(tui)火(huo)后的(de)力學性能見表9.28。


表 28.jpg


  022Cr18Ti 不銹(xiu)鋼適(shi)于制造生產(chan)硝(xiao)酸、氨酸等要求耐氧化酸的(de)容器和管(guan)道設備，可以部分代替18Cr-8Ni奧氏體不銹(xiu)鋼，也可用于建筑內外裝飾(shi)、車輛部件、廚房用具、餐具等。
