對于含鈦、鈮的穩定性奧氏體(ti)不(bu)銹鋼，應采用穩定化處理，以提高鋼在450～900℃范圍內，并在強烈腐蝕介質中工作的耐蝕性。穩定化處理是在固溶處理后進行的，是將鋼加熱到850～900℃，保溫2～4h，然后在水中或空氣中冷卻。

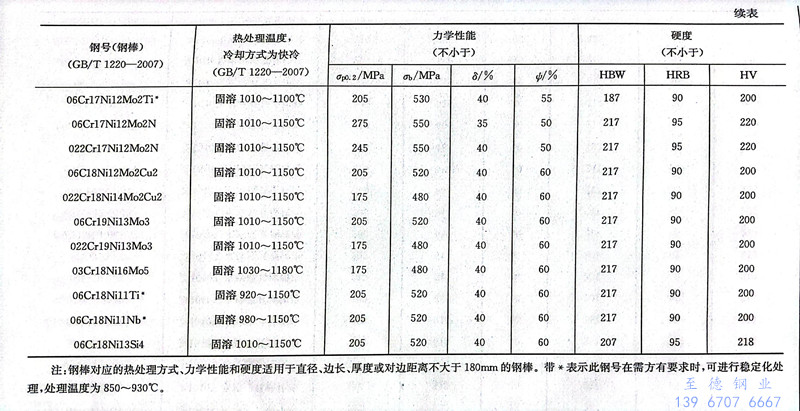

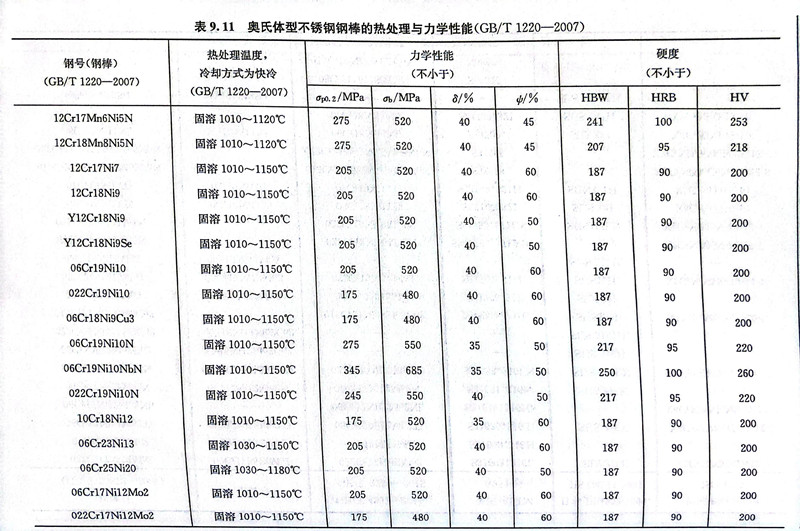

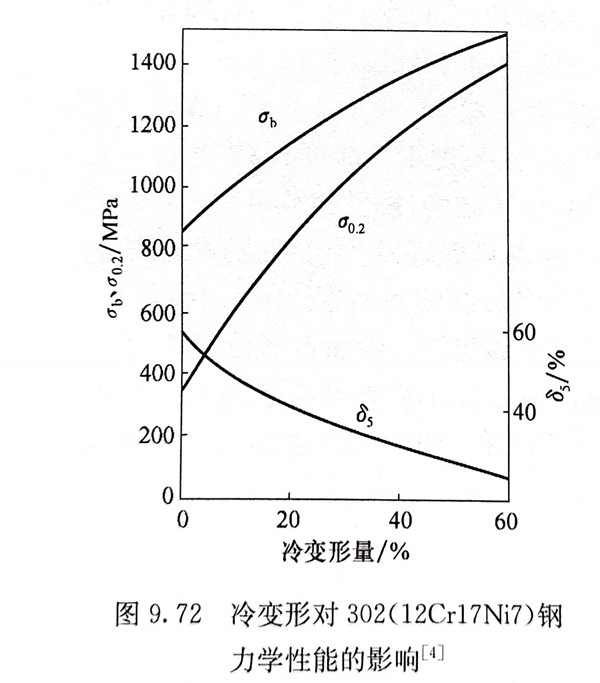

 奧氏體不銹鋼經固溶處理后的硬度最低，是最大程度的軟化處理。經固溶處理后的各種牌號的奧氏體不銹鋼的力學性能見表9.11。由表9.11可見，奧氏體不銹鋼的屈服強度較低，抗拉強度也不高，但具有高的塑性，抗拉強度與屈服強度的比值高，因此通過冷變形方式可以有效地提高其強度。圖9.72為冷變形對302不銹(xiu)鋼(gang)（12Cr17Ni7）鋼力學性能的影響，經過冷加工硬化，強度明顯提高，塑性相應降低，應用時要合理選擇材料供貨態的冷加工變形量。12Cr17Ni7 鋼是一種亞穩定奧氏體鋼，冷變形后強度的增加較為顯著。

 GB/T 3280-2015《不銹(xiu)(xiu)鋼冷(leng)軋鋼板和鋼帶(dai)》中將不銹(xiu)(xiu)鋼的加(jia)工硬(ying)化(hua)(hua)(hua)狀(zhuang)態(tai)(tai)分(fen)為(wei)五類：1/4冷(leng)作(zuo)(zuo)(zuo)硬(ying)化(hua)(hua)(hua)狀(zhuang)態(tai)(tai)（H1/4）、1/2冷(leng)作(zuo)(zuo)(zuo)硬(ying)化(hua)(hua)(hua)狀(zhuang)態(tai)(tai)（H1/2）、3/4冷(leng)作(zuo)(zuo)(zuo)硬(ying)化(hua)(hua)(hua)狀(zhuang)態(tai)(tai)（H3/4）、冷(leng)作(zuo)(zuo)(zuo)硬(ying)化(hua)(hua)(hua)狀(zhuang)態(tai)(tai)（H）和特別冷(leng)作(zuo)(zuo)(zuo)硬(ying)化(hua)(hua)(hua)狀(zhuang)態(tai)(tai)（H2）。

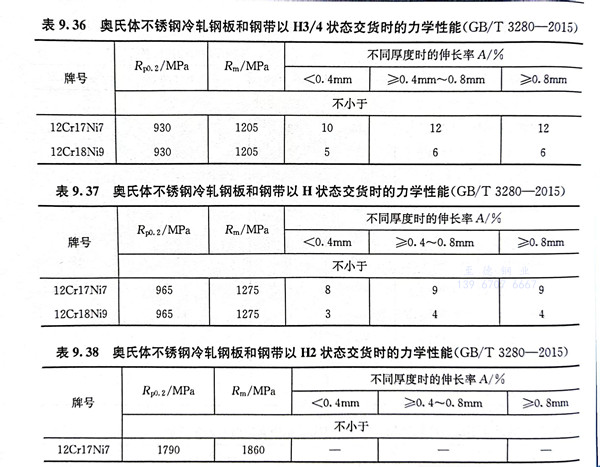

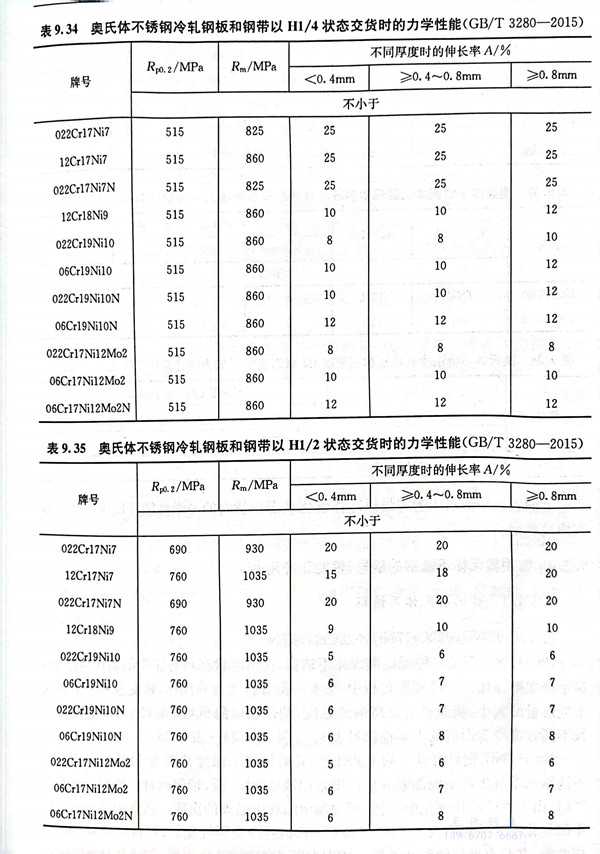

表9.34～表9.38分別(bie)為GB／T3280-2015規定的一(yi)些(xie)奧氏(shi)體鋼(gang)冷軋鋼(gang)板和鋼(gang)帶以H1/4、H1/2、H3/4、H和H2加工硬化狀態交貨時應符合的力學性能。

上面各表中未列入的(de)牌號以冷(leng)作硬化(hua)狀態供貨(huo)時的(de)力學性能及硬度由供需雙方協商(shang)確定。

 至德(de)鋼業，我們(men)根據您的(de)實際需求(qiu)，給出參考建議(yi)，為您提供高(gao)性價比的(de)不銹鋼管(guan)道及配(pei)件。
