06Cr19Ni10N 不銹鋼和022Cr19Ni10N 不銹鋼(gang)均是在其各自不含氮的鋼的基礎上發展起來的，保留了各自相應不含氮鋼種的耐蝕性能特點。氮的加入提高了強度和加工硬化傾向，而塑韌性仍維持在高的水平。氮的加入還改善了某些方面的耐蝕性，特別是耐點蝕、縫隙腐蝕和晶(jing)間腐蝕性能。

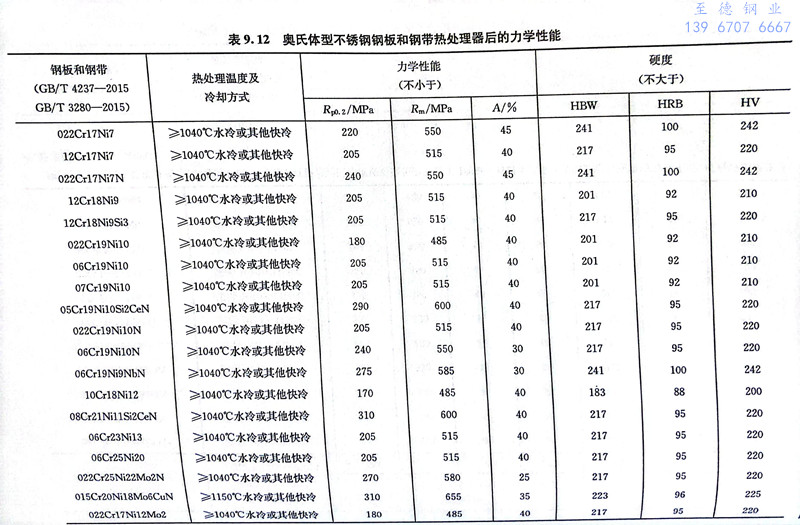

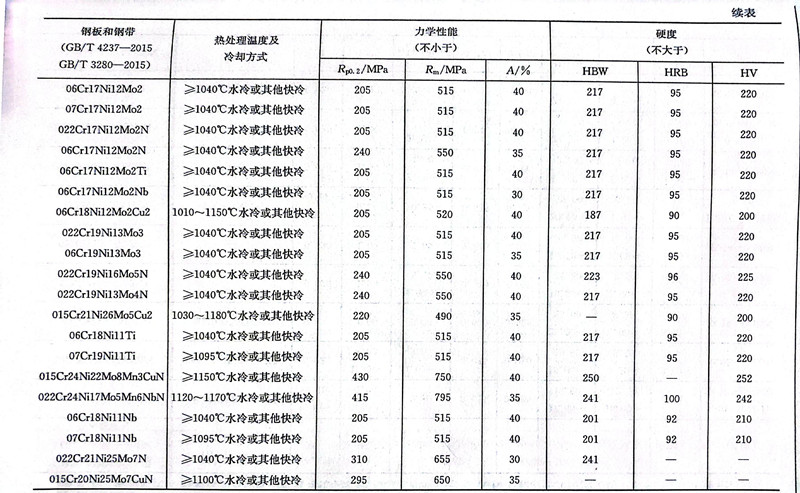

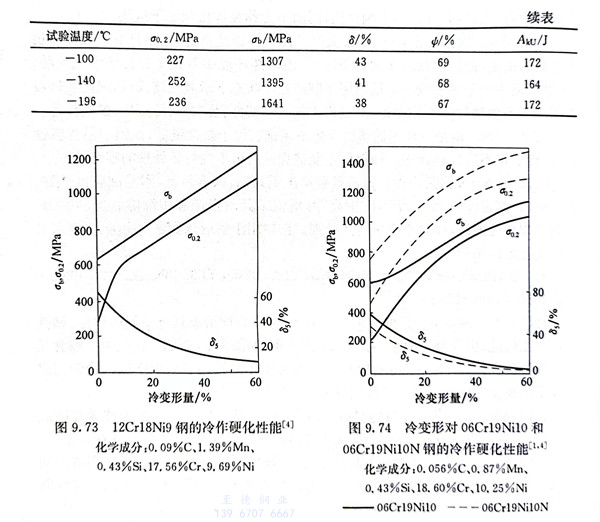

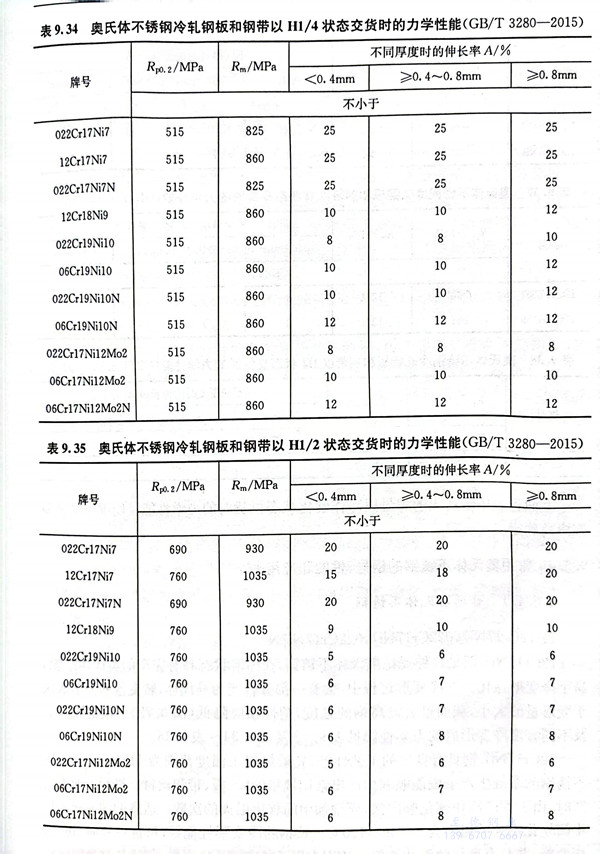

  06Cr19Ni10N 不(bu)銹鋼(gang)和022Cr19Ni10N 不(bu)銹鋼(gang)固(gu)溶態(tai)及冷變(bian)形H1/4和H1/2狀態(tai)的力(li)學性能見表(biao)(biao)9.12、表(biao)(biao)9.34及表(biao)(biao)9.35。圖9.74所示(shi)為(wei)(wei)冷變(bian)形對06Cr19Ni10N鋼(gang)力(li)學性能的影(ying)響，并與不(bu)含氮的06Cr19Ni10鋼(gang)進行的對比(bi)。適(shi)宜的固(gu)溶處理溫度為(wei)(wei)1010～1120℃，水冷，細、薄件(jian)可以空(kong)冷，焊接(jie)性能與相應的不(bu)含氮鋼(gang)一樣(yang)良(liang)好。022Cr19Ni10N鋼(gang)焊后(hou)無需熱處理。06Cr19Ni10N鋼(gang)由于碳含量較高，在經過焊接(jie)或在450～900℃加熱后(hou)，會出(chu)現鉻(ge)碳化物沿(yan)晶(jing)界的沉淀(dian)，其耐(nai)蝕性特別是耐(nai)晶(jing)間腐蝕性能將明(ming)顯下降。因此，對于經受敏化的材料應再經固(gu)溶處理以恢復其耐(nai)蝕性。對于焊接(jie)設備(bei)和構件(jian)，推薦采用超(chao)低碳的022Cr19Ni10N鋼(gang)。

  06Cr19Ni10N 不銹(xiu)鋼和022Cr19Ni10N 不銹(xiu)鋼的熱(re)加(jia)(jia)工(gong)性良好，與不含氮(dan)鋼相比(bi)，變形(xing)抗(kang)(kang)力(li)稍大；各種(zhong)冷成形(xing)加(jia)(jia)工(gong)容易(yi)進(jin)行，與不含氮(dan)鋼基本相同(tong)，只是(shi)變形(xing)抗(kang)(kang)力(li)稍大。以冷加(jia)(jia)工(gong)態(tai)供應(ying)產品的消除應(ying)力(li)退(tui)火工(gong)藝為(wei)250～450℃加(jia)(jia)熱(re)，保溫(wen)2～4h。這類(lei)含氮(dan)鋼可(ke)應(ying)用于各相應(ying)不含氮(dan)鋼的應(ying)用場合，同(tong)時可(ke)承受更重(zhong)的負荷，因(yin)此可(ke)減少材料消耗(hao)。

 至德鋼業(ye)，我們(men)根據您(nin)的實際(ji)需求，給出參考建議，為您(nin)提供高性價比的不銹鋼管道及配件(jian)。
