07Cr12Ni4Mn5Mo3Al（亦稱69111）是我國在(zai)20世紀(ji)70年代(dai)為滿足宇(yu)航工業的需要而開發出的一種(zhong)節鎳(nie)型半奧氏體沉淀硬化(hua)不銹(xiu)鋼，鋼中加(jia)入(ru)5％的錳代(dai)替部(bu)分(fen)鎳(nie)。該鋼的高溫(wen)(wen)塑性良好，可在(zai)850～1120℃溫(wen)(wen)度區間進(jin)行加(jia)工。

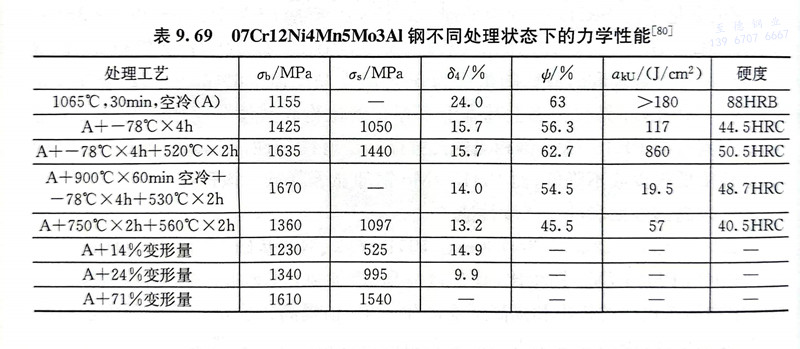

  07Cr12Ni4Mn5Mo3Al 不銹鋼(gang)適宜(yi)的固溶溫度為(wei)(wei)1050℃，固溶狀態中的δ相為(wei)(wei)5％～10％，M，點約為(wei)(wei)-10℃。表9.69為(wei)(wei)07Cr12Ni4Mn5Mo3Al 不銹鋼(gang)不同處理狀態下的力學性能。

  07Cr12Ni4Mn5Mo3Al 不(bu)銹(xiu)鋼(gang)經1050℃固溶，-70℃冷處理后的組織為(wei)馬氏體、δ相(xiang)(xiang)(xiang)和(he)(he)殘余奧氏體。該(gai)鋼(gang)400～600℃時效2h，在(zai)(zai)(zai)(zai)馬氏體中(zhong)(zhong)析(xi)出點狀(zhuang)(zhuang)和(he)(he)片(pian)狀(zhuang)(zhuang)沉(chen)淀物(wu)，而在(zai)(zai)(zai)(zai)8相(xiang)(xiang)(xiang)中(zhong)(zhong)析(xi)出的片(pian)狀(zhuang)(zhuang)沉(chen)淀物(wu)要比(bi)馬氏體中(zhong)(zhong)沉(chen)淀物(wu)尺寸粗大。TEM分析(xi)證(zheng)明，片(pian)狀(zhuang)(zhuang)相(xiang)(xiang)(xiang)為(wei)J相(xiang)(xiang)(xiang)，點狀(zhuang)(zhuang)相(xiang)(xiang)(xiang)為(wei)（Ni，Mn）Al化合物(wu)，530℃時效出現硬度(du)峰值。時效反應是(shi)在(zai)(zai)(zai)(zai)馬氏體和(he)(he)δ相(xiang)(xiang)(xiang)中(zhong)(zhong)進行(xing)的，530℃時效6h，組織中(zhong)(zhong)出現逆轉變(bian)奧氏體。J相(xiang)(xiang)(xiang)是(shi)由純(chun)Fe層和(he)(he)純(chun)Cr層交替組成的一種新相(xiang)(xiang)(xiang)。07Cr12Ni4Mn5Mo3Al 不(bu)銹(xiu)鋼(gang)在(zai)(zai)(zai)(zai)固溶狀(zhuang)(zhuang)態下(xia)具有良好的加工成形(xing)性能和(he)(he)焊(han)接性能。經過(guo)適量的冷變(bian)形(xing)、冷處理和(he)(he)時效處理后，可獲得超高強度(du)，適合于制造(zao)350℃以下(xia)工作的飛行(xing)器構件、彈性元件等。
