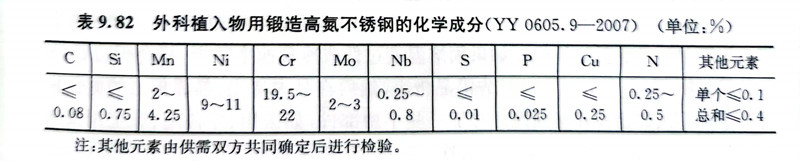

2007年我國制定的醫藥行業標準YY0605.9-2007《外科植入物金屬材料第9部分：鍛造高氮不銹鋼》中引進的一種高氮不銹鋼，在長期臨床應用中表明，如果應用適當，其預期的生物學反應水平是可以接受的。現該標準已為YY 0605.9-2015代替。表9.82為該鋼的化學成分。YY 0605.9-2015規定該鋼的力學性能：直徑或厚度小于80mm的鋼棒經退火（固溶處理）后為R_m≥740MPa、R_p0.2≥430MPa、δ₅≥35％，還規定了在中等硬化或硬化狀態的直徑不大于20m的鋼棒、鋼絲、冷拉棒、鋼板和鋼帶的力學性能要求。該鋼有較高的力學性能，特別是有高的屈服強度。這種鋼的熔煉方式建議采用真空熔煉或電渣熔煉。

 對這種鍛造高氮不銹鋼的(de)(de)顯微組(zu)(zu)織的(de)(de)要(yao)求（YY 0605.9-2015）：奧氏(shi)體晶粒度不粗于(yu)4級；鋼的(de)(de)組(zu)(zu)織中應沒有殘余(yu)δ鐵素體存在；對非(fei)(fei)金屬夾(jia)雜物(wu)的(de)(de)要(yao)求是A型的(de)(de)細系應不大于(yu)1.5級，B型和C型的(de)(de)細系應不大于(yu)2級，D型細系應不大于(yu)2.5級，各類非(fei)(fei)夾(jia)雜物(wu)的(de)(de)粗系均(jun)不得大于(yu)1.5級。該鋼經675℃加熱1h并空冷(leng)，應能通過規定的(de)(de)晶間腐蝕試(shi)驗。
