普通碳鋼、奧(ao)氏體不銹(xiu)鋼(gang)材料均不耐氯離子腐蝕,而抗氯離子腐蝕性能優良的雙相不銹鋼材料(如UNS 31803)、Monel合金等材料價格高昂,大量使用必將增加項目建設成本。而耐腐蝕性能優異的內襯防腐蝕襯里、內涂防腐蝕涂層管道材料,如內襯橡膠(PP)、聚四氟乙烯(PTFE)或內涂敷環氧樹脂、熔融環氧粉末(FBE)涂層等管道材料,不僅能有效對抗水質中的CI腐蝕,且價格相對低廉。其中,熔結環氧粉末FBE(Fusion-Bonded Epoxy)內涂敷管道應用較典型。


  內(nei)涂敷(fu)管(guan)(guan)(guan)道(dao)的(de)配管(guan)(guan)(guan)設計(ji)(ji),有的(de)設計(ji)(ji)成各(ge)段管(guan)(guan)(guan)子焊(han)接連(lian)(lian)接,在施(shi)(shi)工(gong)現場補涂敷(fu);有的(de)設計(ji)(ji)成各(ge)段管(guan)(guan)(guan)子法蘭連(lian)(lian)接,焊(han)接部分需(xu)(xu)(xu)到(dao)涂敷(fu)廠進(jin)行(xing)涂敷(fu),然后運回施(shi)(shi)工(gong)現場進(jin)行(xing)法蘭連(lian)(lian)接。這兩種(zhong)方式的(de)配管(guan)(guan)(guan)設計(ji)(ji)方案,均需(xu)(xu)(xu)保(bao)證涂敷(fu)機(ji)械可(ke)以進(jin)行(xing)內(nei)涂敷(fu)。因(yin)焊(han)接預(yu)留(liu)和(he)焊(han)接時熱影響破壞,例如(ru)FBE內(nei)涂敷(fu)管(guan)(guan)(guan)道(dao)焊(han)接施(shi)(shi)工(gong)時必須進(jin)行(xing)焊(han)縫、焊(han)口的(de)防(fang)腐(fu)涂層修補,即補口,而焊(han)縫、焊(han)口處又是(shi)腐(fu)蝕(shi)的(de)高發(fa)區域(yu),更容(rong)易(yi)引起腐(fu)蝕(shi)穿孔和(he)應力腐(fu)蝕(shi)開裂。因(yin)此,補口方案設計(ji)(ji)是(shi)否合理,是(shi)FBE內(nei)涂敷(fu)管(guan)(guan)(guan)子、管(guan)(guan)(guan)件能否成功選擇和(he)應用(yong)的(de)關鍵(jian)。各(ge)家內(nei)涂敷(fu)公司技術各(ge)不相同,配管(guan)(guan)(guan)設計(ji)(ji)時,需(xu)(xu)(xu)要向涂敷(fu)廠家了解涂敷(fu)技術對(dui)配管(guan)(guan)(guan)布置設計(ji)(ji)的(de)影響。


  對于(yu)FBE內(nei)涂敷管(guan)道系(xi)(xi)統,其管(guan)道支(zhi)架(jia)設(she)計應盡量避免在管(guan)道系(xi)(xi)統上進行焊接,宜選用(yong)管(guan)夾、卡箍等非直接與管(guan)道焊接型支(zhi)架(jia),盡可能減(jian)少因(yin)支(zhi)架(jia)焊接對管(guan)道內(nei)FBE防(fang)腐涂層的(de)破(po)壞。對于(yu)無法避免的(de)焊接式固(gu)定支(zhi)架(jia)、彎管(guan)支(zhi)托、假管(guan)支(zhi)托,可適當采用(yong)工廠預(yu)制的(de)方式,將支(zhi)架(jia)預(yu)焊至直管(guan)段(duan)或管(guan)件上,以減(jian)少現場(chang)焊接導致的(de)FBE內(nei)防(fang)腐涂層破(po)壞。

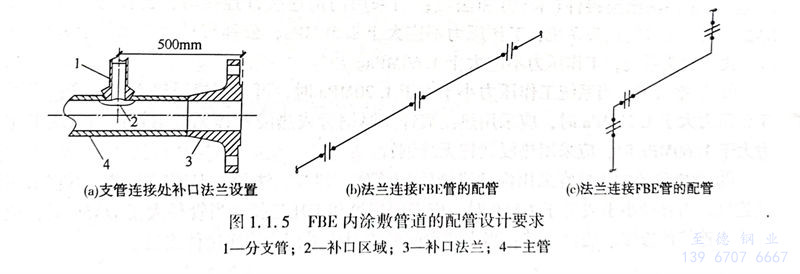

  在進行(xing)管(guan)(guan)(guan)道布(bu)置設計時,要求(qiu)在主(zhu)管(guan)(guan)(guan)上為(wei)分(fen)(fen)支(zhi)管(guan)(guan)(guan)補(bu)(bu)口設置法(fa)(fa)(fa)(fa)蘭,法(fa)(fa)(fa)(fa)蘭端面與分(fen)(fen)支(zhi)管(guan)(guan)(guan)中(zhong)(zhong)心(xin)線距離不宜(yi)大(da)于500mm,以便(bian)現(xian)場采用(yong)手持工具(ju)為(wei)分(fen)(fen)支(zhi)管(guan)(guan)(guan)焊縫及周圍的(de)FBE熱影響(xiang)區進行(xing)現(xian)場除銹(xiu)及FBE補(bu)(bu)口,如圖(tu)1.1.5(a)所示。為(wei)減少支(zhi)管(guan)(guan)(guan)補(bu)(bu)口法(fa)(fa)(fa)(fa)蘭的(de)設置數量,在進行(xing)管(guan)(guan)(guan)道布(bu)置設計時,應盡(jin)可能將支(zhi)管(guan)(guan)(guan)設計到靠近主(zhu)管(guan)(guan)(guan)工藝(yi)法(fa)(fa)(fa)(fa)蘭附(fu)近,同時,工藝(yi)條件允(yun)許的(de)話,可將多個分(fen)(fen)支(zhi)接管(guan)(guan)(guan)集中(zhong)(zhong)布(bu)置在同一補(bu)(bu)口法(fa)(fa)(fa)(fa)蘭附(fu)近。




  如(ru)(ru)圖(tu)(tu)1.1.5(b)、(c)是某法(fa)蘭(lan)(lan)連接(jie)FBE管(guan)(guan)(guan)的(de)(de)配管(guan)(guan)(guan)。業主(zhu)要求所(suo)有的(de)(de)內(nei)涂(tu)(tu)敷(fu)(fu)管(guan)(guan)(guan)道(dao)必須到(dao)(dao)內(nei)涂(tu)(tu)敷(fu)(fu)廠(chang)家(jia)進(jin)(jin)(jin)行涂(tu)(tu)敷(fu)(fu)。因(yin)此,項目(mu)的(de)(de)總(zong)承包方先(xian)與內(nei)涂(tu)(tu)敷(fu)(fu)廠(chang)家(jia)進(jin)(jin)(jin)行配管(guan)(guan)(guan)設(she)(she)計(ji)要求的(de)(de)交(jiao)流,內(nei)涂(tu)(tu)敷(fu)(fu)廠(chang)家(jia)要求:配管(guan)(guan)(guan)直管(guan)(guan)(guan)段不得超過12m(這是內(nei)涂(tu)(tu)敷(fu)(fu)廠(chang)家(jia)的(de)(de)最長涂(tu)(tu)敷(fu)(fu)能力),如(ru)(ru)圖(tu)(tu)1.1.5(b)所(suo)示,每12m長管(guan)(guan)(guan)段加設(she)(she)法(fa)蘭(lan)(lan);每個拐彎的(de)(de)彎頭需能保證直線涂(tu)(tu)敷(fu)(fu)到(dao)(dao),如(ru)(ru)圖(tu)(tu)1.1.5(c)所(suo)示,彎頭位(wei)置增設(she)(she)了法(fa)蘭(lan)(lan)。設(she)(she)計(ji)完成后(hou),采購管(guan)(guan)(guan)子、法(fa)蘭(lan)(lan)等散材,按照法(fa)蘭(lan)(lan)分段預制管(guan)(guan)(guan)道(dao),運(yun)輸到(dao)(dao)內(nei)涂(tu)(tu)敷(fu)(fu)廠(chang)家(jia)進(jin)(jin)(jin)行內(nei)涂(tu)(tu)敷(fu)(fu),再運(yun)回施工(gong)現(xian)場,擰法(fa)蘭(lan)(lan)螺(luo)栓連接(jie)。
