硅是主要的耐蝕合(he)金(jin)元素之一。如高硅鑄鐵，耐蝕性雖好，因太脆影響其應用。我國60年代以來曾發展過一些無鎳Cr-Si系不銹鋼，共同缺點仍是脆性。但高硅（通常含2～4％Si）奧氏體不銹鋼卻具有優良的綜合性能，有些（超低碳鋼）甚至不亞于18-8不銹鋼的力學性能。早期的奧氏體高硅不銹鋼，如25-20型、18-8型（AISI302B）等一般含2％左右的硅。主要目的是增加高溫抗氧化性能。基本上屬于不銹耐熱（抗氧化）鋼范疇。自60年代以來，直接合成濃硝酸（98％HNO3）工業的普及發展和18-8型奧氏體不銹鋼應力腐蝕問題的日益突出，高硅奧氏體不銹鋼獲得迅速發展。所謂高硅型，一般指硅含量大于2％，最高約6％左右。因低于2％Si，對抗高溫氧化性和抗應力腐蝕作用不大；只有超過2％Si，才能完全消除非敏化態晶間腐蝕（如在濃硝酸中）。但過高的硅含量，則加工性能惡化，促進硅化物形成和使敏化態晶間腐蝕等不良影響加劇。

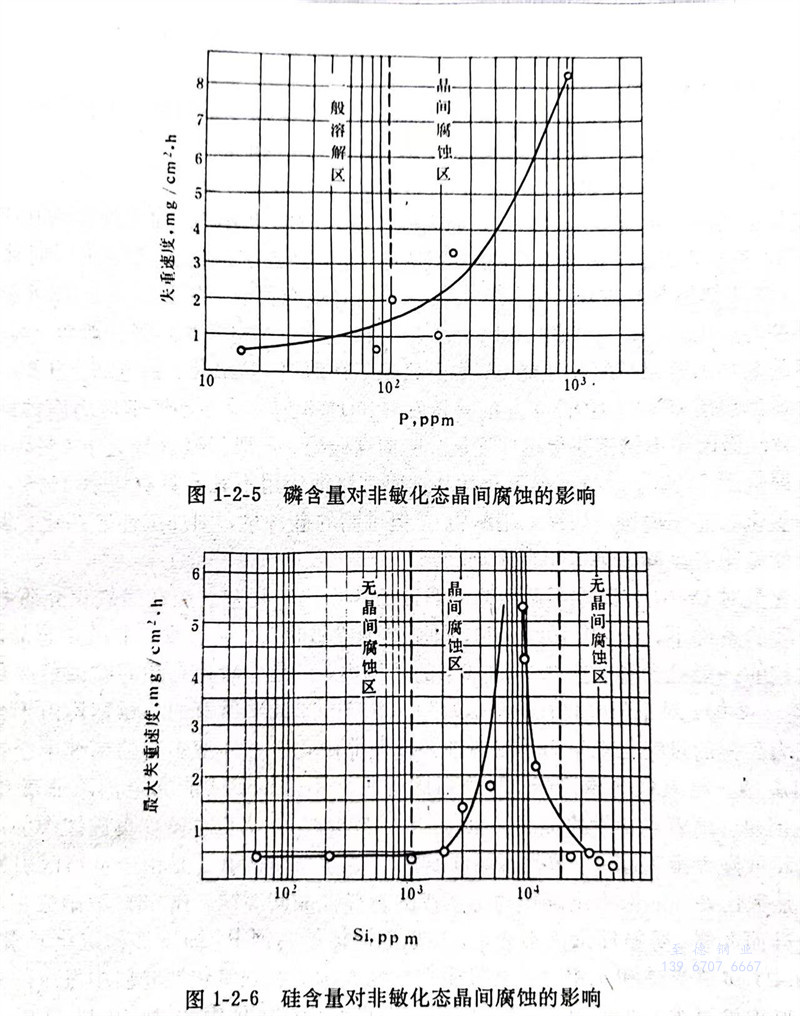

  硅(gui)含量(liang)對(dui)Cr-Ni奧氏體不(bu)銹鋼(gang)(gang)(gang)晶(jing)(jing)間(jian)(jian)(jian)腐(fu)(fu)(fu)蝕(shi)(shi)的(de)(de)(de)(de)作用比較(jiao)復(fu)雜。如在強(qiang)(qiang)(qiang)氧(yang)化(hua)(hua)(hua)(hua)介(jie)質(zhi)和其它成分控制(zhi)合理(li)的(de)(de)(de)(de)條件下，若＜0.10％Si時，可(ke)基本(ben)消(xiao)除敏(min)化(hua)(hua)(hua)(hua)態(tai)(tai)(tai)、顯著改善非(fei)(fei)敏(min)化(hua)(hua)(hua)(hua)態(tai)(tai)(tai)晶(jing)(jing)間(jian)(jian)(jian)腐(fu)(fu)(fu)蝕(shi)(shi)。普(pu)通(tong)不(bu)銹鋼(gang)(gang)(gang)的(de)(de)(de)(de)一(yi)般硅(gui)含量(liang)多在0.7～1.0％的(de)(de)(de)(de)范圍內，正是(shi)非(fei)(fei)敏(min)化(hua)(hua)(hua)(hua)態(tai)(tai)(tai)晶(jing)(jing)間(jian)(jian)(jian)腐(fu)(fu)(fu)蝕(shi)(shi)最嚴重(zhong)(zhong)的(de)(de)(de)(de)敏(min)感區(qu)（參(can)見圖1-2-6）。對(dui)于強(qiang)(qiang)(qiang)氧(yang)化(hua)(hua)(hua)(hua)性介(jie)質(zhi)，如98％濃硝(xiao)酸，幾乎(hu)所有的(de)(de)(de)(de)不(bu)銹鋼(gang)(gang)(gang)均(jun)由于介(jie)質(zhi)過強(qiang)(qiang)(qiang)的(de)(de)(de)(de)氧(yang)化(hua)(hua)(hua)(hua)能(neng)力和鋼(gang)(gang)(gang)的(de)(de)(de)(de)過鈍化(hua)(hua)(hua)(hua)現象(xiang)而(er)不(bu)耐腐(fu)(fu)(fu)蝕(shi)(shi)，即使非(fei)(fei)敏(min)化(hua)(hua)(hua)(hua)態(tai)(tai)(tai)（固溶態(tai)(tai)(tai)）的(de)(de)(de)(de)高(gao)純不(bu)銹鋼(gang)(gang)(gang)也(ye)無法(fa)避(bi)免晶(jing)(jing)間(jian)(jian)(jian)腐(fu)(fu)(fu)蝕(shi)(shi)。唯有硅(gui)含量(liang)高(gao)于2％的(de)(de)(de)(de)高(gao)硅(gui)奧氏體不(bu)銹鋼(gang)(gang)(gang)，才能(neng)完全消(xiao)除非(fei)(fei)敏(min)化(hua)(hua)(hua)(hua)態(tai)(tai)(tai)晶(jing)(jing)間(jian)(jian)(jian)腐(fu)(fu)(fu)蝕(shi)(shi)。但是(shi)，隨著硅(gui)含量(liang)的(de)(de)(de)(de)提高(gao)（如通(tong)常的(de)(de)(de)(de)4％Si時），降低(di)了碳在奧氏體中(zhong)的(de)(de)(de)(de)固溶度，即使采(cai)取超低(di)碳也(ye)難以避(bi)免“敏(min)化(hua)(hua)(hua)(hua)態(tai)(tai)(tai)晶(jing)(jing)間(jian)(jian)(jian)腐(fu)(fu)(fu)蝕(shi)(shi)”。這(zhe)里所講的(de)(de)(de)(de)并不(bu)是(shi)由于貧鉻區(qu)引起的(de)(de)(de)(de)晶(jing)(jing)間(jian)(jian)(jian)腐(fu)(fu)(fu)蝕(shi)(shi)，而(er)是(shi)敏(min)化(hua)(hua)(hua)(hua)處理(li)后因(yin)析出(chu)碳化(hua)(hua)(hua)(hua)物(wu)等造(zao)成的(de)(de)(de)(de)選擇(ze)性晶(jing)(jing)間(jian)(jian)(jian)腐(fu)(fu)(fu)蝕(shi)(shi)。在98％濃硝(xiao)酸中(zhong)，主要鈍化(hua)(hua)(hua)(hua)元素是(shi)硅(gui)而(er)非(fei)(fei)鉻，貧鉻理(li)論已不(bu)適用。高(gao)硅(gui)奧氏體不(bu)銹鋼(gang)(gang)(gang)中(zhong)，因(yin)添加穩定化(hua)(hua)(hua)(hua)元素形成G相、TiC（NbC）、鐵素體和σ相時也(ye)會(hui)發生(sheng)選擇(ze)性腐(fu)(fu)(fu)蝕(shi)(shi)。在強(qiang)(qiang)(qiang)氧(yang)化(hua)(hua)(hua)(hua)性介(jie)質(zhi)中(zhong)發生(sheng)的(de)(de)(de)(de)這(zhe)種晶(jing)(jing)間(jian)(jian)(jian)腐(fu)(fu)(fu)蝕(shi)(shi)（其機理(li)仍可(ke)進一(yi)步(bu)探討），嚴重(zhong)(zhong)阻礙(ai)了高(gao)硅(gui)奧氏體不(bu)銹鋼(gang)(gang)(gang)的(de)(de)(de)(de)推廣(guang)應用。

  我(wo)國于(yu)60年(nian)代末，開始(shi)發(fa)展(zhan)耐濃(nong)硝酸腐蝕(shi)用(yong)(yong)(yong)(yong)高(gao)(gao)(gao)(gao)硅奧(ao)氏體不(bu)銹鋼(gang)(gang)(gang)(gang)。通過查(cha)明其產(chan)生敏化(hua)(hua)態(tai)晶間腐蝕(shi)的原因，采取嚴(yan)格控制碳、磷等(deng)（甚至達高(gao)(gao)(gao)(gao)純級），適當降低鉻或添加(jia)鈮（在高(gao)(gao)(gao)(gao)硅鋼(gang)(gang)(gang)(gang)中(zhong)同鈦的作(zuo)用(yong)(yong)(yong)(yong)機理不(bu)同）等(deng)綜合改(gai)(gai)善(shan)(shan)途徑，使之獲得了(le)較好的解決。采用(yong)(yong)(yong)(yong)機械(xie)熱處理（改(gai)(gai)善(shan)(shan)添加(jia)鈮的高(gao)(gao)(gao)(gao)硅鋼(gang)(gang)(gang)(gang)中(zhong)G相的分布）和微(wei)合金化(hua)(hua)方(fang)法(fa)，改(gai)(gai)善(shan)(shan)其熱加(jia)工等(deng)性能(neng)，使這種鋼(gang)(gang)(gang)(gang)獲得了(le)推廣(guang)應(ying)用(yong)(yong)(yong)(yong)。因含(han)(han)有(you)4％硅，均具有(you)優良的抗氯化(hua)(hua)物應(ying)力腐蝕(shi)性能(neng)（31）。同時，我(wo)國于(yu)70年(nian)代初，還開始(shi)發(fa)展(zhan)專門針(zhen)對(dui)耐應(ying)力腐蝕(shi)的高(gao)(gao)(gao)(gao)硅（2％Si）奧(ao)氏體不(bu)銹鋼(gang)(gang)(gang)(gang)和高(gao)(gao)(gao)(gao)鎳（＞20％Ni）奧(ao)氏體不(bu)銹鋼(gang)(gang)(gang)(gang)。總之，高(gao)(gao)(gao)(gao)硅奧(ao)氏體不(bu)銹（耐酸）鋼(gang)(gang)(gang)(gang)近(jin)20多年(nian)來發(fa)展(zhan)迅速(su)，并日益獲得推廣(guang)應(ying)用(yong)(yong)(yong)(yong)。其鉻含(han)(han)量較寬，在8～25％，鎳為14～25％之間。高(gao)(gao)(gao)(gao)的硅含(han)(han)量提(ti)高(gao)(gao)(gao)(gao)在98％濃(nong)硝酸中(zhong)耐全面腐蝕(shi)性能(neng)（在稀硝酸中(zhong)正(zheng)相反）和抗氯化(hua)(hua)物應(ying)力腐蝕(shi)以及點腐蝕(shi)性能(neng)。硅含(han)(han)量過高(gao)(gao)(gao)(gao)也不(bu)利(li)，我(wo)國多為4％Si，應(ying)用(yong)(yong)(yong)(yong)最廣(guang)的為00Cr14Ni14Si4（簡稱C4）鋼(gang)(gang)(gang)(gang)。
