香蕉视频app破解码

Monel K500

  (Ni68Cu28Al) Monel K500 耐蝕合金除了具有 Monel 400 合金的良好耐蝕性能外，它還具有更高的強度和硬度。這主要是此合金中含鋁、鈦等元素，經過一定的熱處理后，在基體上存在彌散Ni3(Ti、Al)金屬間化合物沉淀的緣故。

一、化學成分(fen)和(he)組織特(te)點

 Monel K500 合金與(yu) Monel 400 合金相(xiang)比，最大的(de)(de)差別在于此合金有(you)2.3%～3.15%的(de)(de)鋁和(he)0.30%～1.0%的(de)(de)鈦(tai)。隨各國技術要求的(de)(de)不同(tong)(tong)，此牌號的(de)(de)鋁、鈦(tai)含量常有(you)微小的(de)(de)差異。此合金的(de)(de)組織特點(dian)除有(you)彌散的(de)(de)Ni3(Ti、Al)沉淀(dian)相(xiang)析出外，其(qi)他與(yu)Monel 400 合金相(xiang)同(tong)(tong)。

二(er)、耐(nai)腐蝕性能

一般固(gu)(gu)溶態的(de)Monel K500 合(he)(he)金(jin)(jin)耐蝕(shi)(shi)性能與Monel 400 合(he)(he)金(jin)(jin)基本相同。因此Monel 400 合(he)(he)金(jin)(jin)的(de)耐蝕(shi)(shi)性數據完全可以適用于 Monel K500 合(he)(he)金(jin)(jin)。但是，Monel K500 合(he)(he)金(jin)(jin)經過(guo)固(gu)(gu)溶+時效處理后，其耐蝕(shi)(shi)性一般要低(di)于固(gu)(gu)溶態。同時，在(zai)(zai)一些條件(jian)下還(huan)會(hui)出(chu)現應(ying)力腐(fu)(fu)(fu)蝕(shi)(shi)斷裂。例如，在(zai)(zai)氫氟酸的(de)氣相中(zhong)，受拉伸應(ying)力的(de)Monel K500 合(he)(he)金(jin)(jin)就會(hui)產生應(ying)力腐(fu)(fu)(fu)蝕(shi)(shi)。由于Monel K500 合(he)(he)金(jin)(jin)在(zai)(zai)流動海(hai)水中(zhong)的(de)低(di)腐(fu)(fu)(fu)蝕(shi)(shi)速度和(he)此合(he)(he)金(jin)(jin)的(de)高強度，因此，Monel K500 合(he)(he)金(jin)(jin)特別適用于制造耐海(hai)水腐(fu)(fu)(fu)蝕(shi)(shi)的(de)離心泵和(he)軸。在(zai)(zai)靜止和(he)流速慢的(de)海(hai)水中(zhong)，海(hai)洋生物(wu)和(he)污(wu)垢在(zai)(zai)Monel K500 合(he)(he)金(jin)(jin)表面(mian)附著會(hui)引(yin)起點蝕(shi)(shi)，但其擴(kuo)展較慢。

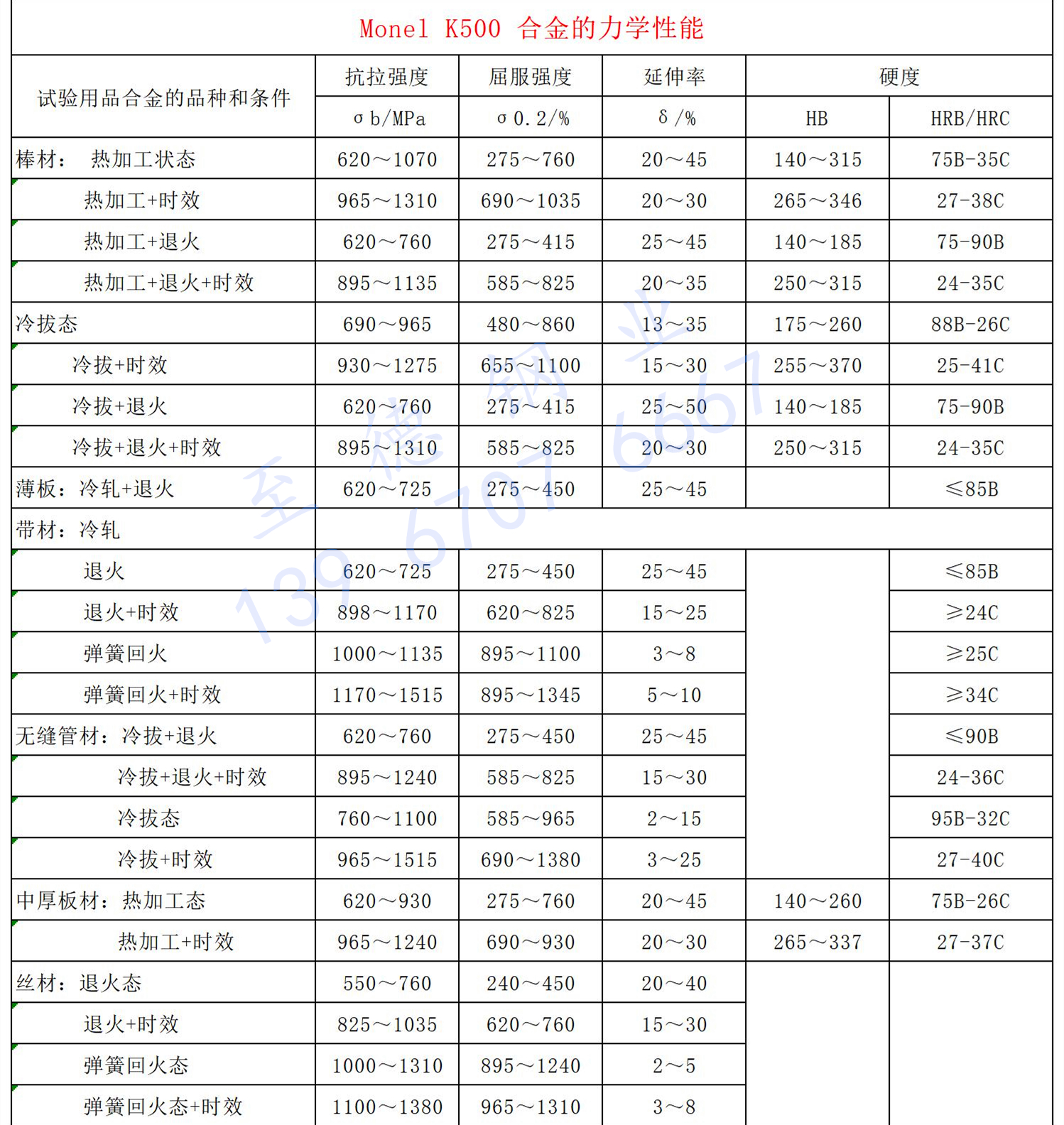

三、力學性能

四、焊接性能

 Monel K500 合(he)金可(ke)(ke)用(yong)(yong)工(gong)(gong)業上(shang)通用(yong)(yong)的各(ge)種焊(han)接(jie)方法(fa)進行(xing)焊(han)接(jie)。此合(he)金焊(han)接(jie)方法(fa)不同，焊(han)絲焊(han)條匹(pi)配也(ye)不同。如(ru)：TIG 和 MIG 法(fa)，可(ke)(ke)用(yong)(yong)Monel 64 焊(han)絲焊(han)接(jie)；手工(gong)(gong)電弧焊(han)，可(ke)(ke)用(yong)(yong) Monel 134 焊(han)條焊(han)接(jie)。Monel K500 合(he)金焊(han)接(jie)必(bi)須在退火狀態下進行(xing)，且時效前必(bi)須先消除焊(han)接(jie)應力。

五、冷、熱(re)加(jia)工及成型(xing)性能

 Monel K500 合(he)金(jin)的熱變形溫(wen)度(du)為871～1149℃，當變形量大時(shi)，則建(jian)議在1038～1149℃間進行。為了生(sheng)(sheng)產細晶粒鍛件，其最終加(jia)熱溫(wen)度(du)以1093℃為宜，而且其變形量應≥30%。Monel K500 合(he)金(jin)冷變形均(jun)在退火（固(gu)溶）態進行。常規冷加(jia)工方法均(jun)適用于此(ci)合(he)金(jin)。雖(sui)然 Monel K500 合(he)金(jin)具有較大變形抗力，但(dan)其塑性(xing)好，因而不會產生(sheng)(sheng)任何困難。

六、熱處理工(gong)藝(yi)

 為(wei)了獲得(de)塑、韌性(xing)好的 Monel K500 合(he)金(jin)(jin)，最好進行 793～871℃的退火處(chu)理(li)。對(dui)于需進行時效處(chu)理(li)的部(bu)件，建議熱(re)加工產品的退火在(zai)982℃進行，冷加工產品在(zai)1038℃進行。由(you)于在(zai)982℃以(yi)上加熱(re)此(ci)合(he)金(jin)(jin)，合(he)金(jin)(jin)晶(jing)粒會(hui)迅速長(chang)大，因此(ci)，要(yao)(yao)求(qiu)細晶(jing)粒的設備、部(bu)件在(zai)此(ci)溫(wen)度下(xia)加熱(re)要(yao)(yao)盡量(liang)縮短(duan)保溫(wen)時間。對(dui)于 Monel K500 合(he)金(jin)(jin)建議按下(xia)述(shu)規范進行，這樣即可獲得(de)最佳性(xing)能。

 對于鍛(duan)后淬火或(huo)退火鍛(duan)件，退火或(huo)熱(re)軋棒以及大規(gui)格（≥38.1mm）冷拔棒，供軟化回火的(de)絲和帶(dai)材（HB在 148～180），一般系在 593～605℃加(jia)熱(re)16小時(shi)，爐冷到482℃。

 對彈性(xing)部件(jian)用帶、絲材(cai)或經大(da)量冷加工(gong)的 Monel K500 合金（硬度(du)在260～325HB），可在527～538℃加熱6小時(shi)(shi)以上，然后≤ 3.8～9.6℃/小時(shi)(shi)的冷卻(que)速度(du)冷卻(que)到482℃。

七、產品應用(yong)

 Monel K500 合(he)(he)金(jin)的耐蝕性基本與Monel 400 合(he)(he)金(jin)相(xiang)同(tong)，但強(qiang)度(du)、硬度(du)稍高。此合(he)(he)金(jin)主要用于泵(beng)軸和葉輪、輸送器刮刀、油井鉆環、彈性部件、閥墊等。主要冶金(jin)產品與Monel 400 合(he)(he)金(jin)相(xiang)同(tong)。
