1. 卡箍式(shi)管接頭的結構及(ji)特點(dian)

  卡(ka)箍式(shi)(shi)（grooved coupling，又(you)稱溝(gou)槽(cao)式(shi)(shi)）管(guan)(guan)(guan)(guan)接頭連(lian)接管(guan)(guan)(guan)(guan)道，是在管(guan)(guan)(guan)(guan)材(cai)、管(guan)(guan)(guan)(guan)件(jian)等管(guan)(guan)(guan)(guan)道接頭部位加(jia)工(gong)(gong)成(cheng)環形溝(gou)槽(cao)，用(yong)卡(ka)箍件(jian)、橡膠(jiao)密(mi)封(feng)(feng)圈和緊固件(jian)等組成(cheng)的(de)套(tao)(tao)筒式(shi)(shi)快(kuai)速(su)接頭。安裝時，在相(xiang)鄰(lin)管(guan)(guan)(guan)(guan)端(duan)套(tao)(tao)上異形膠(jiao)密(mi)封(feng)(feng)圈后，用(yong)拼合式(shi)(shi)卡(ka)箍件(jian)連(lian)接。卡(ka)箍件(jian)的(de)內(nei)緣(yuan)就位在溝(gou)槽(cao)內(nei)并用(yong)緊固件(jian)緊固后，可以(yi)保(bao)證(zheng)管(guan)(guan)(guan)(guan)道的(de)密(mi)封(feng)(feng)性能，如(ru)圖2.111所示。這種連(lian)接方(fang)式(shi)(shi)具有不破壞鋼管(guan)(guan)(guan)(guan)鍍鋅(xin)層、施工(gong)(gong)快(kuai)捷、密(mi)封(feng)(feng)性好、便于(yu)拆卸等優點，可用(yong)于(yu)建筑(zhu)給水(shui)、消防(fang)給水(shui)、生產給水(shui)等管(guan)(guan)(guan)(guan)道工(gong)(gong)程。

2. 管(guan)道材料

  ①. 卡箍式連接的鋼管，可采用鍍鋅焊接鋼管和焊接鋼管、鍍鋅無縫鋼管和無縫鋼管、不銹(xiu)鋼管(guan)等、或內壁涂塑或襯塑的上列各種鋼管。

  ②. 卡(ka)箍式管(guan)接頭采(cai)用的平口(kou)端(duan)(duan)環形溝(gou)槽(cao)必須采(cai)用專門的滾槽(cao)機(ji)加工(gong)(gong)成形。可在(zai)施(shi)工(gong)(gong)現場按配管(guan)長(chang)度(du)進(jin)行溝(gou)槽(cao)加工(gong)(gong)。鋼管(guan)最小壁(bi)厚和溝(gou)槽(cao)尺寸(cun)、管(guan)端(duan)(duan)至溝(gou)槽(cao)邊尺寸(cun)應(ying)符合相應(ying)的規范(fan)要求。

  ③. 組成剛性(xing)接(jie)頭、撓性(xing)接(jie)頭和支管接(jie)頭的卡箍件(jian)、橡膠(jiao)密封圈和緊固(gu)件(jian)（螺栓、螺母）應由生產(chan)廠配(pei)套(tao)供應。

  ④. 卡箍件的材料應采用球墨鑄鐵、鑄鋼（碳鋼或不銹鋼）或鍛鋼，其材質應符合相應國家或地區的標準規范，例如，在我國一般應符合GB/T1348《球墨鑄鐵件》中關于優質球墨鑄鐵、GB/T 11352《一般工程用鑄造碳鋼件》，GB/T 2100《不銹耐(nai)酸(suan)鋼鑄件技術條件》和GB/T 699《優質碳素結構鋼》的規定。

  ⑤. 轉換接(jie)頭的材(cai)料應采用球墨鑄(zhu)鐵、鑄(zhu)鋼或鍛鋼。在同一(yi)管道系統(tong)上，轉換接(jie)頭的材(cai)質宜與管件的材(cai)質一(yi)致。

  ⑥. 橡(xiang)膠(jiao)(jiao)密封(feng)圈材料應(ying)根據介質的(de)性質和(he)溫度確定(ding)(ding)。對輸送生(sheng)活(huo)飲用(yong)水(shui)的(de)管(guan)道(dao)可采用(yong)天(tian)然(ran)橡(xiang)膠(jiao)(jiao)、合(he)成(cheng)橡(xiang)膠(jiao)(jiao)或硅橡(xiang)膠(jiao)(jiao)。對輸送含油(you)和(he)化學品(pin)等介質的(de)管(guan)道(dao)應(ying)采用(yong)合(he)成(cheng)橡(xiang)膠(jiao)(jiao)。用(yong)于生(sheng)活(huo)飲用(yong)水(shui)和(he)飲用(yong)凈水(shui)管(guan)道(dao)的(de)橡(xiang)膠(jiao)(jiao)密封(feng)圈和(he)管(guan)配(pei)件的(de)表(biao)面涂裝，應(ying)符(fu)合(he)有關標準(zhun)規定(ding)(ding)。在我國，通常需符(fu)合(he)GB／T 17219《生(sheng)活(huo)飲用(yong)水(shui)輸配(pei)水(shui)設備及防護材料的(de)安全(quan)性評價(jia)標準(zhun)》的(de)規定(ding)(ding)。

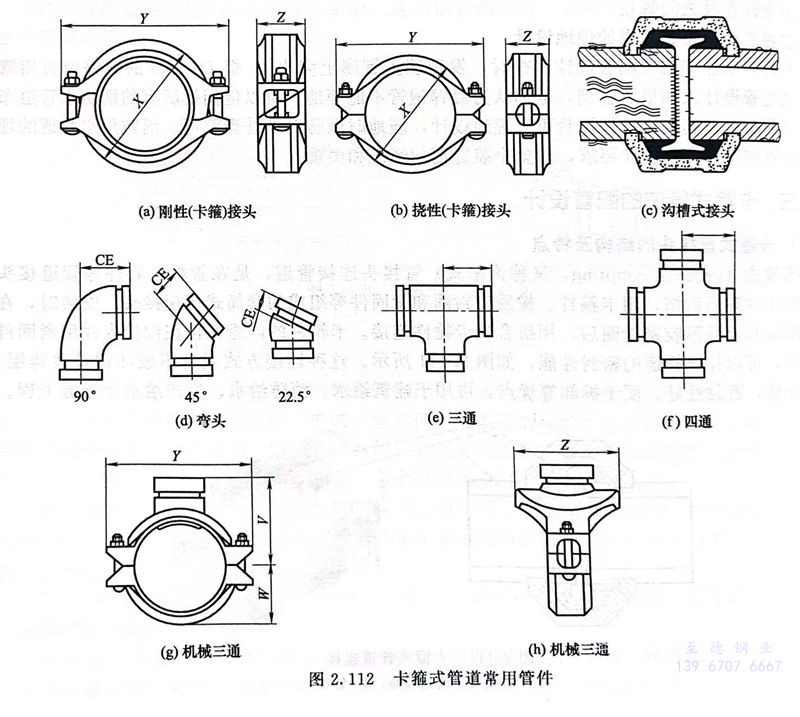

  ⑦. 卡箍式管接頭采用(yong)的平口(kou)管件(jian)和附件(jian)，其端部(bu)的溝槽(cao)應在(zai)管件(jian)生(sheng)產廠加工(gong)成形，一般(ban)不得在(zai)施工(gong)現場切割開槽(cao)。常(chang)用(yong)的管件(jian)，如圖2.112所示。

3. 卡箍式(shi)管道(dao)的安(an)裝

  ①. 卡箍(gu)式管(guan)道安裝(zhuang)(zhuang)時，首(shou)先按(an)照先裝(zhuang)(zhuang)大(da)口徑、總(zong)管(guan)、立管(guan)，后裝(zhuang)(zhuang)小口徑、分管(guan)的(de)原則，確定管(guan)道的(de)走(zou)向及位置，明(ming)確機(ji)械配件和溝槽式配件的(de)位置，然后滾槽、開孔、安裝(zhuang)(zhuang)機(ji)械彎頭、三通(tong)、四通(tong)一管(guan)道安裝(zhuang)(zhuang)。

  ②. 由(you)于溝(gou)(gou)槽(cao)卡箍連接的(de)特點，卡箍連接處(chu)的(de)強度低于焊接強度，并且卡箍位置的(de)管(guan)(guan)道存在兩個游離端(duan)，故連接處(chu)是(shi)管(guan)(guan)道最薄弱(ruo)的(de)環(huan)節(jie)。在施工(gong)過程中能否在管(guan)(guan)道外壁上加工(gong)合格(ge)的(de)溝(gou)(gou)槽(cao)，是(shi)溝(gou)(gou)槽(cao)卡箍連接的(de)關鍵(jian)控制環(huan)節(jie)之一，否則可(ke)能會(hui)造成接口漏水，甚(shen)至滑脫事故，因此管(guan)(guan)道滾(gun)槽(cao)加工(gong)時(shi)要嚴(yan)格(ge)按照(zhao)規范進行。

  ③. 隨著卡(ka)箍(gu)連(lian)接方式在生產生活中越來越廣泛的應(ying)用，也逐漸(jian)暴(bao)露出了(le)一些問題(ti)，比如槽溝位置的鍍鋅層時間長了(le)會脫落，露出的鋼(gang)管(guan)易(yi)發生腐(fu)蝕，不適用于(yu)急速升壓的管(guan)道等。

4. 卡箍式管道的(de)布置設(she)計

  ①. 當兩卡箍式管(guan)道平行(xing)布置時(shi)，其間距(ju)不得(de)小于(yu)裝(zhuang)卸(xie)卡箍件(jian)和支管(guan)接頭時(shi)安裝(zhuang)操作需要的(de)距(ju)離。

  ②. 對于熱介質管道，應計算升(sheng)溫(wen)狀態下管道熱膨脹(zhang)對管道軸(zhou)向伸縮(suo)的(de)影響，并采取相應的(de)補償措施。

  ③. 直(zhi)管(guan)管(guan)段宜(yi)采用(yong)(yong)(yong)剛(gang)性(xing)(xing)(xing)(xing)接(jie)頭(tou)(tou)。在管(guan)段上(shang)每4～5個(ge)連(lian)(lian)續(xu)的剛(gang)性(xing)(xing)(xing)(xing)接(jie)頭(tou)(tou)間(jian)，應設(she)置1個(ge)撓性(xing)(xing)(xing)(xing)接(jie)頭(tou)(tou)。直(zhi)管(guan)與管(guan)件連(lian)(lian)接(jie)宜(yi)采用(yong)(yong)(yong)剛(gang)性(xing)(xing)(xing)(xing)接(jie)頭(tou)(tou)。對有溫度(du)補償(chang)功能的彎(wan)管(guan)、折線形管(guan)道，應在其產(chan)生角變(bian)位的管(guan)段上(shang)采用(yong)(yong)(yong)撓性(xing)(xing)(xing)(xing)接(jie)頭(tou)(tou)。埋(mai)地(di)管(guan)道宜(yi)采用(yong)(yong)(yong)撓性(xing)(xing)(xing)(xing)接(jie)頭(tou)(tou)。室外埋(mai)地(di)管(guan)道進(jin)墻管(guan)外側第一個(ge)接(jie)頭(tou)(tou)必(bi)須采用(yong)(yong)(yong)撓性(xing)(xing)(xing)(xing)接(jie)頭(tou)(tou)，且(qie)撓性(xing)(xing)(xing)(xing)接(jie)頭(tou)(tou)離外墻面距離不宜(yi)大(da)于300mm。

  ④. 接頭(tou)不(bu)得埋設在(zai)承重的墻(qiang)體、梁、板、柱內，接頭(tou)與結構外壁的凈距(ju)不(bu)得小(xiao)于200mm。

 ⑤. 溝槽(cao)式(shi)管道(dao)系統的附件(jian)，宜采(cai)(cai)用接口端部有溝槽(cao)的溝槽(cao)式(shi)構件(jian)。當溝槽(cao)式(shi)管道(dao)系統附件(jian)（閥(fa)門、過(guo)濾(lv)器(qi)、隔振和位移補償裝置等）的接口為法蘭或螺紋(wen)時(shi)，應采(cai)(cai)用轉換接頭。

  ⑥. 當管(guan)(guan)道(dao)(dao)的閉(bi)合溫(wen)差不超(chao)過±25℃、管(guan)(guan)道(dao)(dao)接(jie)頭間距不超(chao)過4m時，管(guan)(guan)道(dao)(dao)系(xi)統中(zhong)可(ke)(ke)不設置溫(wen)度伸(shen)(shen)縮補償(chang)措施(shi)。當閉(bi)合溫(wen)差引起的管(guan)(guan)道(dao)(dao)接(jie)頭間縱向伸(shen)(shen)縮量超(chao)過1.2mm時，應(ying)在管(guan)(guan)道(dao)(dao)系(xi)統中(zhong)設置相應(ying)的可(ke)(ke)曲撓橡膠接(jie)頭、波紋(wen)伸(shen)(shen)縮節等溫(wen)度補償(chang)措施(shi)。

  ⑦. 當立管上設置支(zhi)管時，應采(cai)用(yong)標準規格的溝槽式三通、溝槽式四通等(deng)管件連(lian)接。當橫管上設置支(zhi)管時，可采(cai)用(yong)支(zhi)管接頭連(lian)接。

  ⑧. 管道試壓(ya)時，不得轉動卡(ka)箍件和緊固件。需拆(chai)卸或移動溝槽式接(jie)頭時，必須在(zai)管道排(pai)水(shui)降(jiang)壓(ya)后進行。

工程應(ying)用：卡箍式管(guan)道(dao)的配管(guan)設計(ji)管(guan)間距(ju)錯誤

  某(mou)設(she)計(ji)人在(zai)做卡(ka)箍(gu)管(guan)(guan)道(dao)(dao)的配管(guan)(guan)設(she)計(ji)時(shi)，仍按照(zhao)普通無法(fa)(fa)蘭管(guan)(guan)道(dao)(dao)管(guan)(guan)間距，沒有考慮(lv)卡(ka)箍(gu)的尺寸，造成施工(gong)現場卡(ka)箍(gu)之(zhi)間碰撞(zhuang)，無法(fa)(fa)正(zheng)常安(an)裝。例如，如圖(tu)2.112（a）所示(shi)，對于公稱直徑為300mm的管(guan)(guan)道(dao)(dao)，卡(ka)箍(gu)最大尺寸Y為505mm。
