1. 應變(bian)硬化指數（n）
應變(bian)硬(ying)化(hua)指數(shu)就是(shi)通常所說的n值，它是(shi)表示材料冷作硬(ying)化(hua)現象的一個指標，應變(bian)硬(ying)化(hua)指數(shu)可以反映材料的沖(chong)壓成形性能。
應變硬化指數(shu)大，顯(xian)示材(cai)料的局部(bu)應變能力(li)強，防止材(cai)料局部(bu)變薄(bo)的能力(li)就強，使(shi)得變形(xing)分布(bu)趨于均勻(yun)化，材(cai)料成形(xing)時的總體成形(xing)極限高。
2. 晶(jing)粒度（N）
a. 定義
①. 晶粒度(du)（Gain Size）
晶(jing)粒(li)大小(xiao)的(de)量(liang)(liang)度(du)(du)。通常使用長度(du)(du)、面(mian)積、體積或晶(jing)粒(li)度(du)(du)級(ji)別數來表(biao)示(shi)不同方法評定(ding)或測定(ding)的(de)晶(jing)粒(li)大小(xiao)，而使用晶(jing)粒(li)度(du)(du)級(ji)別數表(biao)示(shi)的(de)晶(jing)粒(li)度(du)(du)與測量(liang)(liang)方法和計量(liang)(liang)單位(wei)無(wu)關。
②. 晶粒度級別
顯微晶(jing)粒度級別數G：在100倍下(xia) 645.16m㎡（lin2）面積內包含的晶(jing)粒個數N與G有如下(xia)關系：
N=2G-1
式(shi)中
N-放大100倍時平均每6.45(lin2)內所含晶粒數目。
宏觀晶粒度(du)級別數Gm：在1倍下(xia)645.16m㎡（lin2）面積內包(bao)含的晶粒個數N與m有(you)如下(xia)關(guan)系(xi)：
N=2Gm-1
b. 解釋與應用
晶(jing)粒(li)度N級別越高，單位截面積上的(de)晶(jing)粒(li)數越多，材料的(de)晶(jing)粒(li)就越細，強(qiang)度越大。
晶(jing)粒(li)較(jiao)(jiao)大(da)(da)時，有利于(yu)提高材料(liao)的塑性(xing)應變率（r），并降低屈(qu)強比(bi)和(he)屈(qu)服伸長。但晶(jing)粒(li)較(jiao)(jiao)大(da)(da)時，它們在(zai)材料(liao)表(biao)層取(qu)向不同，變形(xing)量(liang)差異比(bi)較(jiao)(jiao)明顯，材料(liao)表(biao)面(mian)易出現“橘(ju)皮(pi)”現象(xiang)。細(xi)化晶(jing)粒(li)可減輕(qing)橘(ju)皮(pi)現象(xiang)發生(sheng)，但晶(jing)粒(li)過細(xi)，r值會減小(xiao)，屈(qu)強比(bi)和(he)屈(qu)服伸長都會增大(da)(da)，不利于(yu)成形(xing)。
06Cr19Ni10（304）鋼種的晶粒度一般要求在7～9級之間。
3. 塑性應(ying)變率（r）
r是沿(yan)(yan)板面方(fang)向(xiang)(xiang)的(de)(de)(de)應(ying)變與沿(yan)(yan)厚(hou)度(du)(du)方(fang)向(xiang)(xiang)上的(de)(de)(de)應(ying)變的(de)(de)(de)相對(dui)比值，稱為塑性(xing)應(ying)變率(lv)。是衡量(liang)板材(cai)各向(xiang)(xiang)異(yi)性(xing)程度(du)(du)的(de)(de)(de)指標(biao)，也就是常說的(de)(de)(de)判斷板材(cai)深沖性(xing)能好壞(huai)的(de)(de)(de)重要指標(biao)。各向(xiang)(xiang)異(yi)性(xing)的(de)(de)(de)產生，實際上是兩(liang)種因素的(de)(de)(de)綜合的(de)(de)(de)產物，一是組織的(de)(de)(de)方(fang)向(xiang)(xiang)性(xing)，另(ling)一是結構的(de)(de)(de)方(fang)向(xiang)(xiang)性(xing)。
4. 質量熱(re)容、楊氏模量和磁性(xing)
質(zhi)量(liang)熱(re)容是指將單位(wei)(wei)質(zhi)量(liang)的物質(zhi)使其升高單位(wei)(wei)溫(wen)度(du)所(suo)必(bi)需的熱(re)量(liang)。
楊氏模量是(shi)(shi)指(zhi)材料(liao)在彈(dan)性(xing)極限內正應(ying)力同(tong)線應(ying)變(bian)的(de)比值，它是(shi)(shi)反映材料(liao)的(de)剛度，是(shi)(shi)度量物體在彈(dan)性(xing)范圍內受力時(shi)變(bian)形大小的(de)因素之一(yi)。
磁(ci)(ci)性(xing)(xing)是(shi)指物(wu)體能吸引鐵、鈷(gu)和鎳(nie)等(deng)物(wu)質的性(xing)(xing)質，具有磁(ci)(ci)性(xing)(xing)的物(wu)體稱為磁(ci)(ci)體。

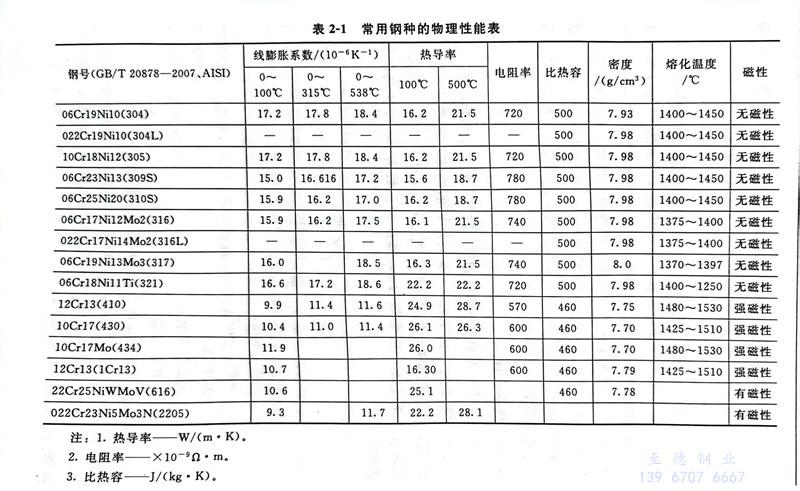

常用不銹鋼(gang)主要鋼(gang)種的物理(li)(li)性能(neng)，列于表(biao)(biao)2-1，更多(duo)不銹鋼(gang)鋼(gang)種的物理(li)(li)性能(neng)，請查閱(yue)附錄附表(biao)(biao)2部(bu)分不銹鋼(gang)和耐熱鋼(gang)牌號的物理(li)(li)性能(neng)參(can)數表(biao)(biao)。
5. 加工誘變馬氏體轉變點Md（30／50）
a. 不銹鋼(gang)冷作(zuo)硬化定義
Md(30/50)=551-462[C+N]-9.2[Si]-8.1[Mn]-13.7[Cr]-29[Ni+Cu]-18.5[Mo]-65[Nb]
Md（30／50）是表示經30％的冷變形后生成50％馬氏體的溫度。
馬氏體轉變點Md（30／50）越低，在冷加工變形過程中誘變馬氏體不容易產生，冷作硬化程度小，越有利于拉深成形。其中Ni含量對誘變馬氏體轉變點的影響是最明顯的，Ni含量高，馬氏體轉變點降低，材料在冷變形過程中硬化程度小。
b. 冷(leng)作硬化產生的(de)原理
不(bu)銹鋼的(de)冷(leng)作硬化(hua)現象主要是由兩種(zhong)原因引(yin)起(qi)的(de)：一種(zhong)是位錯增多引(yin)起(qi)的(de)加工硬化(hua)；一種(zhong)是組織轉變(bian)（奧氏體(ti)轉變(bian)為馬氏體(ti)轉變(bian)）引(yin)起(qi)的(de)加工硬化(hua)。
對06Cr19Ni10（304）鋼種而言，加(jia)工變(bian)形過程中(zhong)不會發生組織轉變(bian)，其冷作硬化現象(xiang)全部是(shi)由位(wei)錯的增多引起的。
06Cr19Ni10（304）鋼(gang)(gang)種(zhong)在(zai)冷(leng)變(bian)形過程中兩(liang)種(zhong)硬(ying)化現象(xiang)都存在(zai)，而且組織轉變(bian)引起的(de)(de)硬(ying)化是(shi)主要的(de)(de)，這也是(shi)奧氏體不(bu)銹鋼(gang)(gang)的(de)(de)冷(leng)作硬(ying)化現象(xiang)比鐵素(su)體不(bu)銹鋼(gang)(gang)要明顯、加(jia)工硬(ying)化系數（n值）大(da)的(de)(de)原因(yin)。
