①. 調節閥又名控制閥（control valve），是通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。一般由執行機構和閥門組成。按行程特點，調節閥可分為直行程和角行程；按其所配執行機構使用的動力，可以分為氣動調節閥、電動調節閥、液動調節閥三種；按其功能和特性，可分為線性特性、等百分比特性及拋物線特性三種。調節閥適用于空氣、水、蒸汽、泥漿、油品及各種腐蝕性介質。
電力驅(qu)動(dong)(dong)是(shi)閥(fa)門(men)常用(yong)的驅(qu)動(dong)(dong)方式，通常稱(cheng)這種形式的驅(qu)動(dong)(dong)裝(zhuang)置為閥(fa)門(men)電動(dong)(dong)裝(zhuang)置，閥(fa)門(men)電動(dong)(dong)裝(zhuang)置的缺點是(shi)構造(zao)復雜，在潮濕的地(di)方使用(yong)更為困難(nan)，用(yong)于易爆(bao)介質時，需要(yao)采(cai)用(yong)隔爆(bao)措施。閥(fa)門(men)電動(dong)(dong)裝(zhuang)置的特點如下。
a. 啟閉(bi)迅速，可以(yi)大(da)大(da)縮短啟閉(bi)閥門所需的時間。
b. 可以大大減輕(qing)操作人員的勞動強度，特(te)別適用于高壓、大口徑閥門。
c. 適(shi)用于安裝在不(bu)能(neng)手動操作或難于接近的位置，易(yi)于實現遠距離操縱，而(er)且安裝高度不(bu)受(shou)限制。
d. 有利于整個系統的自動(dong)化。
e. 電源比氣源和液源容(rong)易獲(huo)得(de)，其(qi)電線(xian)的敷(fu)設和維(wei)護也比壓縮空氣和液壓管線(xian)簡單得(de)多(duo)。
氣(qi)(qi)動(dong)(dong)閥門(men)和液(ye)(ye)動(dong)(dong)是以一定壓力的空氣(qi)(qi)、水或(huo)油為動(dong)(dong)力源，利用氣(qi)(qi)缸(gang)（或(huo)液(ye)(ye)壓缸(gang)）和活塞的運(yun)動(dong)(dong)來驅動(dong)(dong)閥門(men)的，一般氣(qi)(qi)動(dong)(dong)的空氣(qi)(qi)壓力小于0.8MPa，液(ye)(ye)動(dong)(dong)的水壓或(huo)液(ye)(ye)壓為2.5～25MPa。
②. 調節閥的布置
a. 調節閥(fa)(fa)的安裝位置(zhi)應(ying)滿(man)足工藝流程設(she)計(ji)的要求，并應(ying)靠(kao)近與(yu)其有(you)關的一次指示儀(yi)表(biao)(biao)，便于在(zai)用(yong)旁(pang)路閥(fa)(fa)手動操作時觀察一次儀(yi)表(biao)(biao)。
b. 調節閥組應(ying)盡(jin)量布置在地(di)面(mian)、樓(lou)面(mian)、操(cao)作(zuo)(zuo)平(ping)臺上(shang)或通道(dao)兩(liang)旁且易于接近的地(di)方(fang)，并盡(jin)量靠近與其操(cao)作(zuo)(zuo)有(you)關的現場監(jian)測儀表等便(bian)于調試、檢查、拆卸的地(di)方(fang)。
c. 調節閥應正立垂直安裝(zhuang)于水平(ping)(ping)管道上(shang)，特(te)殊情況下才(cai)可水平(ping)(ping)或(huo)傾斜安裝(zhuang)，但必(bi)須加(jia)支承。
d. 為(wei)便于(yu)操(cao)作和(he)維護檢(jian)修，調(diao)節閥(fa)應布置在地(di)面或平(ping)臺上且易于(yu)接(jie)近的地(di)方(fang)。與(yu)平(ping)臺或地(di)面的凈空不應小(xiao)于(yu)250mm。對于(yu)反裝閥(fa)芯的單雙(shuang)座(zuo)調(diao)節閥(fa)，宜(yi)在閥(fa)體下方(fang)留出抽閥(fa)芯的空間。

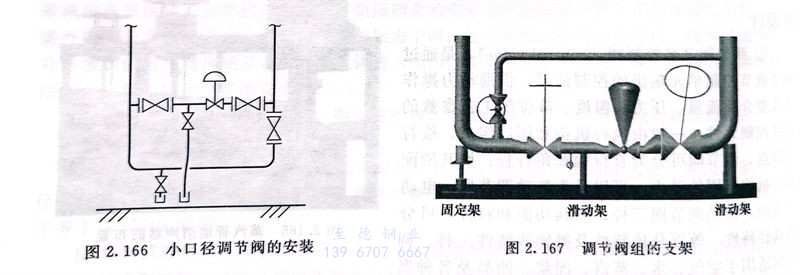

e. 調(diao)(diao)(diao)(diao)節(jie)閥(fa)(fa)組（包括調(diao)(diao)(diao)(diao)節(jie)閥(fa)(fa)、旁(pang)路閥(fa)(fa)、切斷閥(fa)(fa)和排液閥(fa)(fa)）立(li)面安(an)(an)裝(zhuang)(zhuang)時(shi)，調(diao)(diao)(diao)(diao)節(jie)閥(fa)(fa)接管(guan)直(zhi)徑不小于DN25時(shi)，應把調(diao)(diao)(diao)(diao)節(jie)閥(fa)(fa)安(an)(an)裝(zhuang)(zhuang)在旁(pang)路的(de)(de)下(xia)方(fang)或(huo)(huo)與(yu)旁(pang)路相(xiang)(xiang)同標(biao)高(gao)；調(diao)(diao)(diao)(diao)節(jie)閥(fa)(fa)接管(guan)直(zhi)徑小于DN25時(shi)，調(diao)(diao)(diao)(diao)節(jie)閥(fa)(fa)可安(an)(an)裝(zhuang)(zhuang)在旁(pang)路的(de)(de)上(shang)(shang)方(fang)、下(xia)方(fang)或(huo)(huo)與(yu)旁(pang)路相(xiang)(xiang)同標(biao)高(gao)，當調(diao)(diao)(diao)(diao)節(jie)閥(fa)(fa)安(an)(an)裝(zhuang)(zhuang)在旁(pang)路上(shang)(shang)方(fang)時(shi)，旁(pang)路上(shang)(shang)應裝(zhuang)(zhuang)排液閥(fa)(fa)。輸(shu)送含(han)有固(gu)體顆粒介質的(de)(de)管(guan)道(dao)上(shang)(shang)的(de)(de)調(diao)(diao)(diao)(diao)節(jie)閥(fa)(fa)直(zhi)徑小于DN25時(shi)，因小口徑調(diao)(diao)(diao)(diao)節(jie)閥(fa)(fa)容(rong)易堵塞，應在入口隔斷閥(fa)(fa)后增設過濾器(qi)或(huo)(huo)將旁(pang)路閥(fa)(fa)布置在同一個(ge)平面上(shang)(shang)，或(huo)(huo)將旁(pang)路閥(fa)(fa)布置在調(diao)(diao)(diao)(diao)節(jie)閥(fa)(fa)的(de)(de)下(xia)方(fang)，見圖2.166。
f. 為避(bi)免調節閥(fa)鼓膜(mo)受(shou)熱及便(bian)于(yu)就地取下膜(mo)頭(tou)，膜(mo)頭(tou)頂部上凈距應不(bu)小于(yu)200mm。為避(bi)免旁(pang)(pang)路(lu)閥(fa)泄(xie)漏介質落在調節閥(fa)上和(he)便(bian)于(yu)就地拆裝(zhuang)膜(mo)頭(tou)，安(an)裝(zhuang)時調節閥(fa)與旁(pang)(pang)路(lu)閥(fa)應錯開布置。
g. 低(di)溫或高(gao)溫管(guan)道(dao)上的調節閥(fa)組的支(zhi)架(jia)，兩個支(zhi)架(jia)中(zhong)應有一(yi)個是固定支(zhi)架(jia)，另(ling)一(yi)個是滑(hua)動(dong)支(zhi)架(jia)，見圖2.167。
h. 調節閥應安裝(zhuang)在(zai)環境溫度(du)不高于(yu)60℃且不低于(yu)-40℃的地方，并遠離(li)振動源。
i. 在一個(ge)區域內有較多(duo)的(de)調節閥時(shi)，應(ying)考慮形式一致(zhi)，整齊、美觀及操作方便。
j. 隔斷閥(fa)(fa)是當(dang)調(diao)節閥(fa)(fa)檢修(xiu)時關閉管道之(zhi)用，故(gu)(gu)應(ying)選用閘板(ban)閥(fa)(fa)；旁路閥(fa)(fa)是當(dang)調(diao)節閥(fa)(fa)檢修(xiu)停用時作調(diao)節流量之(zhi)用，故(gu)(gu)一般應(ying)選用截止閥(fa)(fa)，但(dan)旁路閥(fa)(fa)直徑大于DN150時，可選用閘板(ban)閥(fa)(fa)。
k. 調(diao)(diao)節閥(fa)(fa)(fa)(fa)在檢修時需(xu)將(jiang)兩隔斷(duan)閥(fa)(fa)(fa)(fa)之間(jian)的(de)管道泄壓和(he)排(pai)(pai)液(ye)，一般可(ke)在調(diao)(diao)節閥(fa)(fa)(fa)(fa)入口側(ce)與(yu)調(diao)(diao)節閥(fa)(fa)(fa)(fa)上(shang)游的(de)切斷(duan)閥(fa)(fa)(fa)(fa)之間(jian)管道的(de)低(di)點設(she)排(pai)(pai)液(ye)閘(zha)閥(fa)(fa)(fa)(fa)。當工藝管道公(gong)(gong)稱(cheng)直徑(jing)(jing)大(da)于(yu)DN25時，排(pai)(pai)液(ye)閥(fa)(fa)(fa)(fa)公(gong)(gong)稱(cheng)直徑(jing)(jing)應不小于(yu)DN20；當工藝管道公(gong)(gong)稱(cheng)直徑(jing)(jing)不大(da)于(yu)DN25，排(pai)(pai)液(ye)閥(fa)(fa)(fa)(fa)的(de)公(gong)(gong)稱(cheng)直徑(jing)(jing)應為(wei)DN15。高壓管道的(de)排(pai)(pai)液(ye)閥(fa)(fa)(fa)(fa)應設(she)雙閥(fa)(fa)(fa)(fa)。
l. 當管道施工(gong)后進行清掃及吹掃試運轉時，應將(jiang)調節(jie)閥從管道上卸下，用短管代替(ti)。

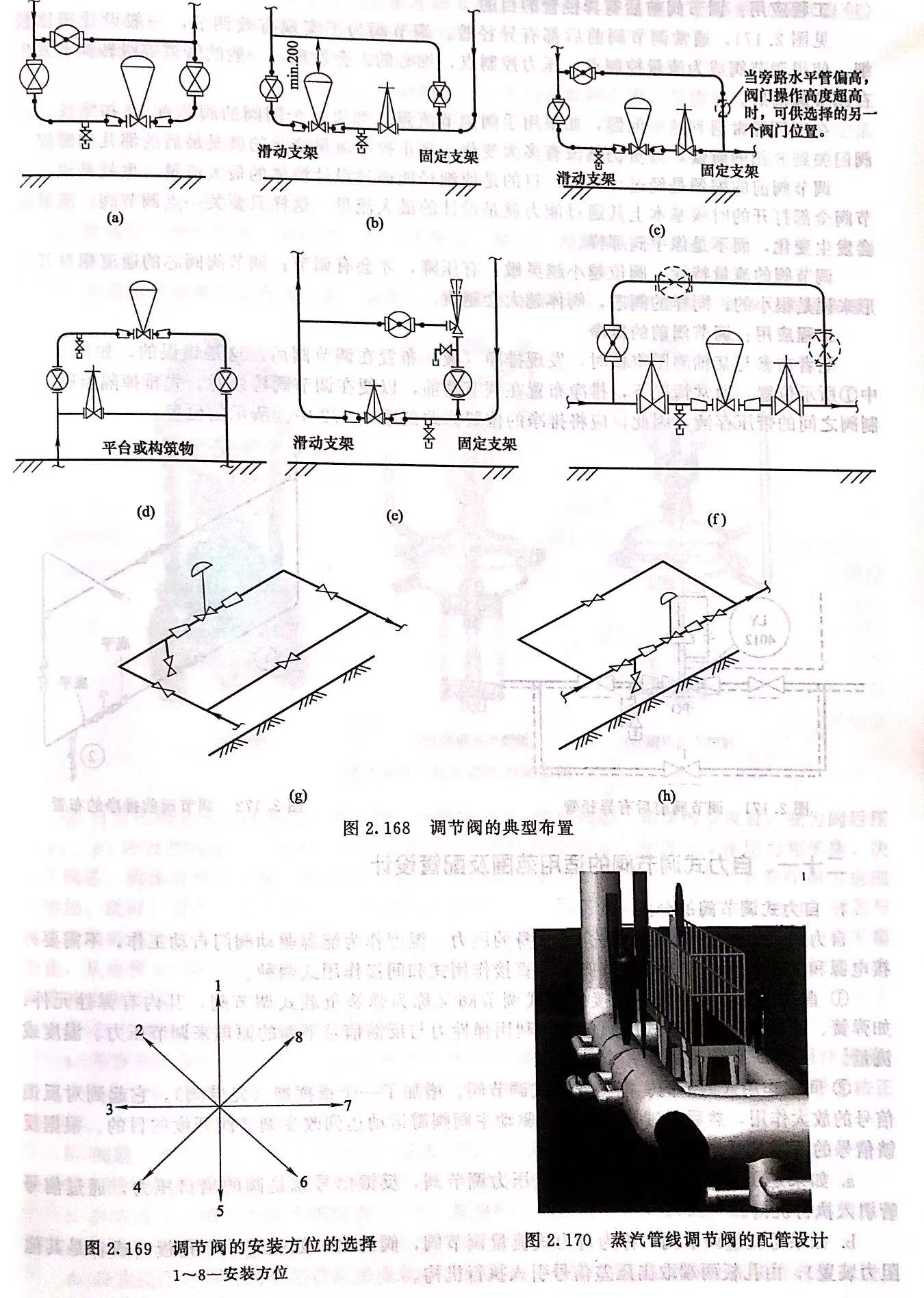

m. 調(diao)節(jie)(jie)閥(fa)(fa)(fa)的(de)典(dian)型(xing)布置如圖2.168所示(shi)：圖（a）中閥(fa)(fa)(fa)組布置緊湊(cou)，所占(zhan)空(kong)間小，維修時(shi)便(bian)(bian)于(yu)(yu)拆卸，整套閥(fa)(fa)(fa)組放空(kong)簡(jian)便(bian)(bian)。圖（b）、圖（c）中旁路閥(fa)(fa)(fa)的(de)操作維修方便(bian)(bian)。圖（d）中閥(fa)(fa)(fa)組布置緊湊(cou)，但(dan)調(diao)節(jie)(jie)閥(fa)(fa)(fa)偏高，適用(yong)(yong)于(yu)(yu)較小口徑(jing)調(diao)節(jie)(jie)閥(fa)(fa)(fa)。圖（e）適用(yong)(yong)于(yu)(yu)角(jiao)式調(diao)節(jie)(jie)閥(fa)(fa)(fa)。圖（f）中調(diao)節(jie)(jie)閥(fa)(fa)(fa)容(rong)易接近，但(dan)兩(liang)個隔斷閥(fa)(fa)(fa)與調(diao)節(jie)(jie)閥(fa)(fa)(fa)在一(yi)根(gen)直管上(shang)(shang)，難于(yu)(yu)拆卸和安裝，旁路上(shang)(shang)有死角(jiao)，不(bu)得用(yong)(yong)于(yu)(yu)易凝、有腐(fu)蝕性介質(zhi)，閥(fa)(fa)(fa)組安裝要占(zhan)較大空(kong)間，僅(jin)用(yong)(yong)于(yu)(yu)低壓降調(diao)節(jie)(jie)閥(fa)(fa)(fa)。圖（g）與圖（h）用(yong)(yong)于(yu)(yu)水平布置的(de)閥(fa)(fa)(fa)組。
工程應用：調節閥安(an)裝(zhuang)方向的選擇
布(bu)(bu)置設計(ji)調節閥(fa)時(shi)，有的(de)設計(ji)人員可能考慮到布(bu)(bu)置空間和操作維修高度等問(wen)題，將膜頭安裝成了水(shui)平(ping)方(fang)(fang)向，這是(shi)錯誤的(de)。如圖2.169所示的(de)8個方(fang)(fang)位，最好是(shi)按(an)方(fang)(fang)位1正立、垂直安裝在水(shui)平(ping)管道上，執(zhi)行機構位于閥(fa)體上方(fang)(fang)。其(qi)他方(fang)(fang)位應盡量(liang)避免。其(qi)他方(fang)(fang)位與方(fang)(fang)位1比較，有如下缺(que)點：由于滑動零件的(de)不(bu)平(ping)衡(heng)力，會(hui)加速磨損或增加滯后；泄(xie)漏量(liang)不(bu)易(yi)保證(zheng)；維修麻煩；執(zhi)行機構必須加支(zhi)承，固定牢固；不(bu)能通過底塞(sai)排放臟物。
當受現場條件(jian)限制，無法(fa)在方(fang)位(wei)1安(an)裝(zhuang)時(shi)，可采(cai)用(yong)方(fang)位(wei)2、8，其次采(cai)用(yong)方(fang)位(wei)5，再次采(cai)用(yong)方(fang)位(wei)4、方(fang)位(wei)6，不能在方(fang)位(wei)3、7安(an)裝(zhuang)。
工程應(ying)用(yong)：蒸汽管線調(diao)節閥(fa)的配管設計
蒸汽(qi)管線口(kou)徑為(wei)20in隔斷閥(fa)(fa)(fa)的(de)手(shou)柄(bing)標(biao)高(gao)(gao)(gao)在2.6m，調(diao)節(jie)閥(fa)(fa)(fa)膜頭的(de)高(gao)(gao)(gao)度也在2.0m，考慮(lv)到(dao)主(zhu)管與旁(pang)(pang)路(lu)閥(fa)(fa)(fa)門(men)的(de)操作(zuo)維護高(gao)(gao)(gao)度，將調(diao)節(jie)閥(fa)(fa)(fa)布置在旁(pang)(pang)路(lu)的(de)相(xiang)同標(biao)高(gao)(gao)(gao)。如圖2.170所示，在調(diao)節(jie)閥(fa)(fa)(fa)與旁(pang)(pang)路(lu)之間(jian)設置了平臺。調(diao)節(jie)閥(fa)(fa)(fa)前的(de)排凈采用蒸汽(qi)集液包和(he)疏(shu)水器。
工程(cheng)應用：調節(jie)閥前(qian)后有異徑(jing)管(guan)的目的

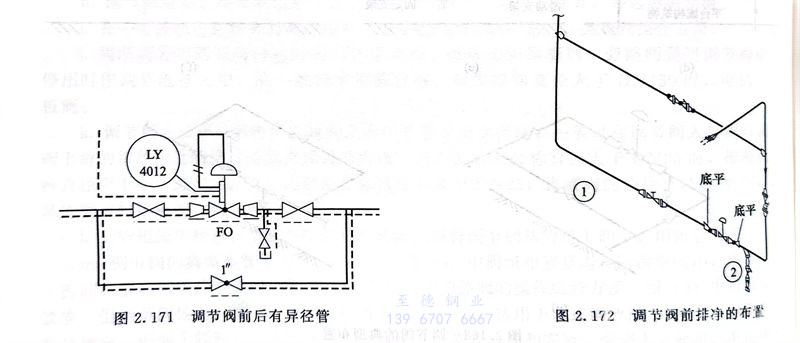

見圖2.171，通常調(diao)節(jie)閥(fa)前后都有(you)(you)異徑(jing)管。調(diao)節(jie)閥(fa)為了實現有(you)(you)效調(diao)節(jie)，一般(ban)設計得比較(jiao)細(xi)，使(shi)得調(diao)節(jie)閥(fa)成為流量(liang)控(kong)(kong)制(zhi)點、壓力控(kong)(kong)制(zhi)點，細(xi)心的(de)人會(hui)發(fa)現，一般(ban)的(de)管道等級(ji)轉(zhuan)換(huan)都發(fa)生在(zai)調(diao)節(jie)閥(fa)前后。
在工(gong)廠經常遇到(dao)這個問(wen)題，如(ru)果用手(shou)閥調(diao)節(jie)流(liu)量，如(ru)果這個閘閥的(de)閥芯(xin)有(you)10扣螺紋(wen)，把(ba)閥門關到(dao)8扣的(de)時候，流(liu)量仍然沒有(you)多大變(bian)化，真(zhen)正控制流(liu)量變(bian)化的(de)就是最后的(de)那幾扣螺紋(wen)。
調節閥(fa)前的縮頸(jing)是(shi)經過計算的，目的是(shi)使細徑能通(tong)過設計流(liu)體的最(zui)大流(liu)量，也就(jiu)是(shi)說(shuo)，調節閥(fa)全部打(da)開的時候基本上其(qi)通(tong)過能力就(jiu)是(shi)設計的最(zui)大流(liu)量，這樣(yang)只(zhi)要關一點調節閥(fa)，流(liu)量就(jiu)會發生變化，而不是(shi)像(xiang)手閥(fa)那樣(yang)。
調(diao)節閥的(de)流量特性：閥位越小(xiao)越靈敏；有壓降，才會有調(diao)節；調(diao)節閥閥芯(xin)的(de)通道相對其外形來說是很小(xiao)的(de)；同樣的(de)閥芯(xin)，閥體越大會越貴(gui)。
工程(cheng)應(ying)用：調節閥(fa)前的排(pai)凈
浙江至德鋼業(ye)有限公司(si)在(zai)參與(yu)某軸測圖(tu)(tu)審核時，發(fa)現排(pai)凈（液）布(bu)置(zhi)(zhi)(zhi)在(zai)調(diao)(diao)節閥(fa)后，這是錯誤的，如圖(tu)(tu)2.172中(zhong)(zhong)①所(suo)示(shi)位置(zhi)(zhi)(zhi)。通(tong)常情況下，排(pai)凈布(bu)置(zhi)(zhi)(zhi)在(zai)調(diao)(diao)節閥(fa)前，以便在(zai)調(diao)(diao)節閥(fa)檢修時，先排(pai)掉隔(ge)斷閥(fa)與(yu)控制(zhi)閥(fa)之間的帶壓存(cun)液，因此，應將排(pai)凈的位置(zhi)(zhi)(zhi)修改(gai)到圖(tu)(tu)2.172中(zhong)(zhong)②所(suo)示(shi)的位置(zhi)(zhi)(zhi)。
