不銹鋼三通強度的計算通常采用原西德鍋爐規范TRD301中的壓力面積法計算公式。這種計算方法是在實驗基礎上（爆破試驗等）通過理論分析推導而得，并經工程實踐驗證，因此是可靠的。不銹鋼三(san)通產品標準主要選用ASME B16.9等標準。ASME B31.3對各種不銹鋼三通、焊接支管的應力增強d2T2系數做出了規定，這對于管道系統應力分析是必要的。

  對于不銹鋼三通管件，由于其分支根部（俗稱肩部）采用了一個較小的圓弧形R過渡，故在此處存在較大的應力集中，從而存在一個較大的峰值應力。顯然，對三通不銹鋼管件的肩部取直管的壁厚值是不夠的。

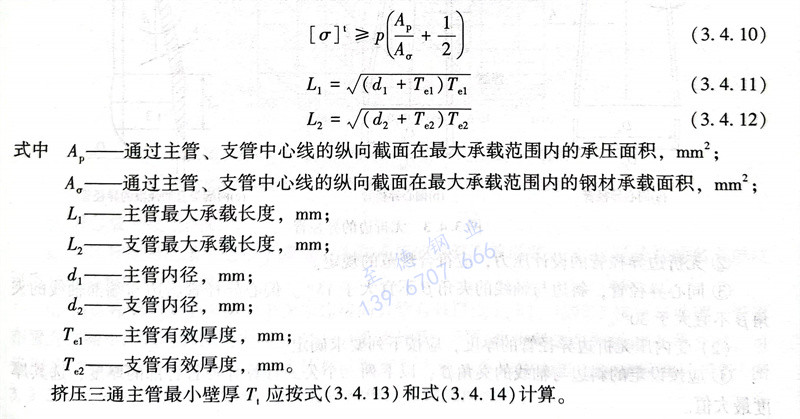

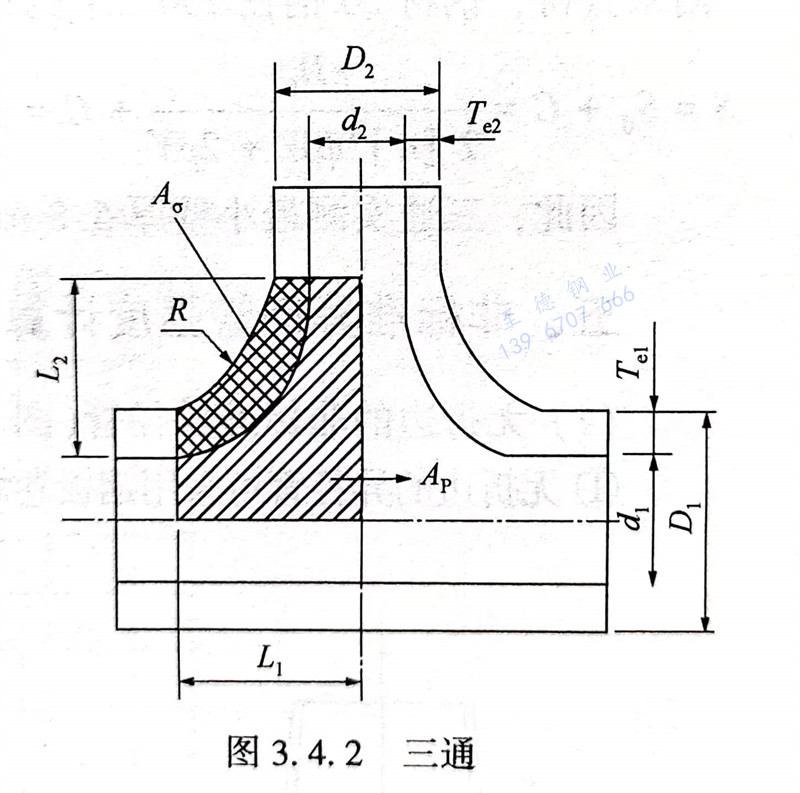

  擠壓不銹鋼三(san)通的壁(bi)厚計(ji)(ji)算應(ying)(ying)(ying)采(cai)用壓力(li)面(mian)積法，計(ji)(ji)算時，應(ying)(ying)(ying)控制三(san)通承載截面(mian)上(shang)的一次應(ying)(ying)(ying)力(li)不超(chao)過材料在工作溫度下的許用應(ying)(ying)(ying)力(li)，許用應(ying)(ying)(ying)力(li)應(ying)(ying)(ying)按式（3.4.10）計(ji)(ji)算。承受(shou)內壓的三(san)通外形(xing)見(jian)圖3.4.2承載區的尺寸應(ying)(ying)(ying)按式（3.4.11）和式（3.4.12）計(ji)(ji)算。

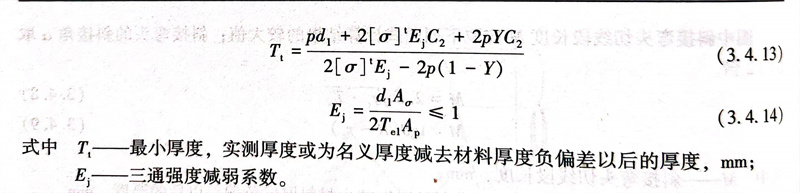

  不銹鋼三通的最大許用工作壓力，也(ye)可采用驗證性試驗確(que)定。

某不(bu)銹鋼三通壁厚(hou)計算工程應用

  某管道輸送的熱水(shui)設計(ji)壓力(li)p=2.5MPa，設計(ji)溫度t=250℃，管網準備采用單筋(jin)加(jia)強(qiang)等徑三通，即Do=do=219mm，材料為20鋼（GB3087），改變介質流向，實測該三通最(zui)小(xiao)壁厚(hou)為5.8mm，給予校核計(ji)算(suan)。

  設計溫(wen)度(du)t=250℃，低(di)于20鋼(gang)的(de)最(zui)高使用溫(wen)度(du)上限(xian)，材(cai)料為20鋼(gang)材(cai)質是可(ke)以的(de)。根據附錄查得，鋼(gang)材(cai)20鋼(gang)在250℃下的(de)許用應力為110MPa。溫(wen)度(du)修正系數Y選取0.4。

  因此，三通(tong)實測最小壁厚5.8mm大于計算的(de)最小壁厚5.06mm，是可行的(de)。
