1. 不銹鋼塔上儀表管口有液位計、溫度計、壓力表等,這些儀表(biao)管口應設在操作區內平臺上或梯子旁邊,便于觀察、操作和檢修的地方。儀表最好不要放在人孔旁(有破損的危險)。
2. 測量氣相溫度、壓力的溫度計和壓力計不能位于降液區。有些降液板下方設置有受液盤,此時塔盤的降液區并不是液體真正降落的區域,應該視塔盤擋板附近為降液區。分析口應設置平臺區域,以便于操作。由于降液區的影響,儀表及分析不銹鋼(gang)管(guan)口的布置不能滿足上述要求時,可采取加大平臺、延伸爬梯高度等方法解決。
3. 液(ye)位(wei)計(ji)和液(ye)面調節器管口(kou)方位(wei)設計(ji)
a. 液(ye)(ye)位計(ji)和(he)液(ye)(ye)面調節器的開(kai)口(kou)應布置在(zai)便于監(jian)視、檢查及能從抽(chou)出泵(beng)和(he)調節閥的旁通(tong)處看見的位置,且液(ye)(ye)面應不受流入液(ye)(ye)體沖擊(ji)的影響。
b. 液面調(diao)(diao)節變送器(qi)應設在(zai)(zai)平(ping)(ping)(ping)臺或梯子上(shang)(shang)操作方(fang)便(bian)的地(di)方(fang),站在(zai)(zai)梯子平(ping)(ping)(ping)臺上(shang)(shang)操作的液位調(diao)(diao)節器(qi)和液位計宜安裝在(zai)(zai)梯子的右側。液位計不能穿越平(ping)(ping)(ping)臺,不能位于爬梯靠平(ping)(ping)(ping)臺的一側,以免阻(zu)礙通道。
c. 液(ye)(ye)位(wei)(wei)計不(bu)得(de)位(wei)(wei)于其上層塔盤的降(jiang)液(ye)(ye)區(qu),以防止(zhi)液(ye)(ye)位(wei)(wei)計出現假液(ye)(ye)位(wei)(wei)。

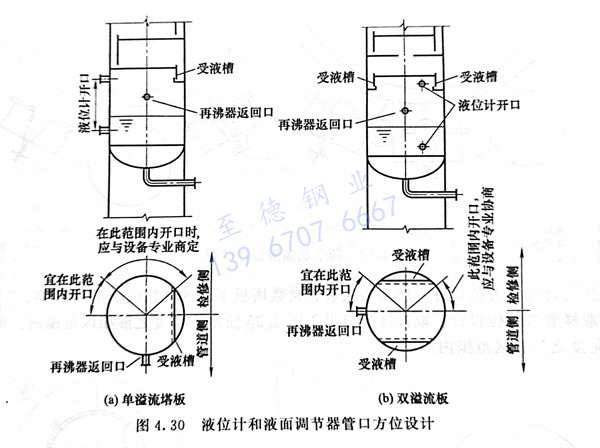

d. 液位調節(jie)器最適宜的(de)(de)位置(zhi),是在檢查(cha)液位調節(jie)器時(shi),可以(yi)看到液位計的(de)(de)地方(fang),并應考慮由于液相進料影響的(de)(de)液位波動。當設置(zhi)的(de)(de)擋板不能避免液位波動時(shi),應與設備專(zhuan)業協商解(jie)決(jue)液位計的(de)(de)方(fang)位,取決(jue)于受液槽與再沸(fei)器返回口間的(de)(de)關(guan)系,如圖(tu)4.30所示。

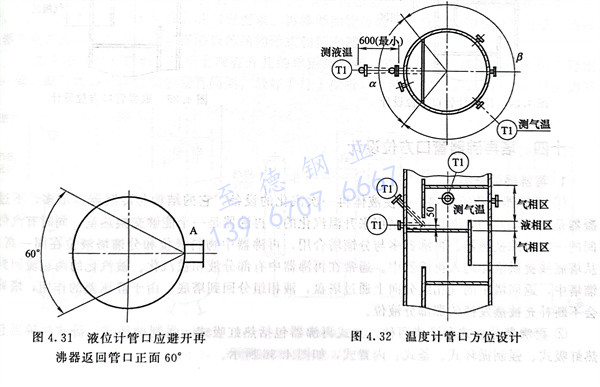

e. 為(wei)使液(ye)(ye)位(wei)計(ji)指示準(zhun)確,管(guan)口(kou)(kou)應避開再沸器返回管(guan)口(kou)(kou)正面(mian)(mian)60°角范圍(wei)內(nei)(nei),見圖4.31,管(guan)口(kou)(kou)A為(wei)再沸器返回管(guan)口(kou)(kou),在這個管(guan)口(kou)(kou)正面(mian)(mian)60°的(de)范圍(wei)內(nei)(nei),不布置液(ye)(ye)位(wei)計(ji)管(guan)口(kou)(kou)。若在液(ye)(ye)位(wei)計(ji)接口(kou)(kou)處設有擋(dang)板,則可不受上述范圍(wei)限制。液(ye)(ye)位(wei)計(ji)不安(an)裝在塔平臺(tai)入口(kou)(kou)處,以免堵塞通道,最好位(wei)于平臺(tai)端部。
4. 溫度計管口方位設計
a. 測液(ye)溫(wen):通常(chang)由降流板(ban)側(ce)插(cha)入(ru)液(ye)相(xiang)(xiang)(xiang)區,如(ru)圖(tu)4.32所(suo)示,大約高出(chu)塔板(ban)50mm處(chu),不(bu)宜(yi)高出(chu)100mm。測氣(qi)溫(wen):置于氣(qi)相(xiang)(xiang)(xiang)區,如(ru)圖(tu)4.32所(suo)示。溫(wen)度計套管伸入(ru)塔內需檢查是否與降流板(ban)式凸出(chu)物(wu)內件(jian)相(xiang)(xiang)(xiang)撞(zhuang),且要考慮其插(cha)入(ru)或抽出(chu)空間,并注意避免妨(fang)礙人孔的通道。抽出(chu)空間最(zui)小(xiao)為600mm。

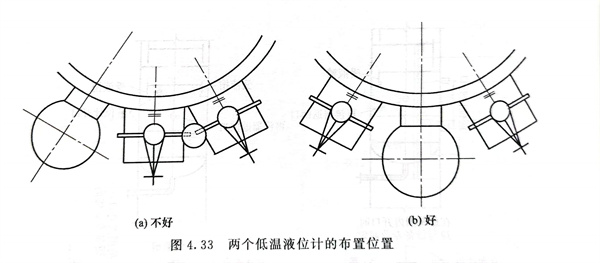

b. 兩個低溫液位計不(bu)要靠在(zai)一(yi)起,防止“冷橋(qiao)”產生(sheng)和結(jie)霜,如圖4.33所示(shi)。

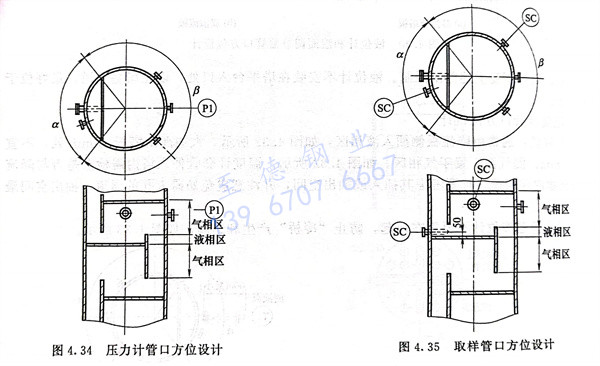

5. 壓力計管(guan)口方位設計。壓力表應裝在(zai)奇數塔板(ban)下面的(de)氣相區,見圖4.34。
6. 取樣(yang)管(guan)口方位設計。取液樣(yang)管(guan)口設于圖4.35所示α角度之液相區范(fan)圍內(nei)。取氣樣(yang)管(guan)口設于β角度之氣相區范(fan)圍內(nei)。
