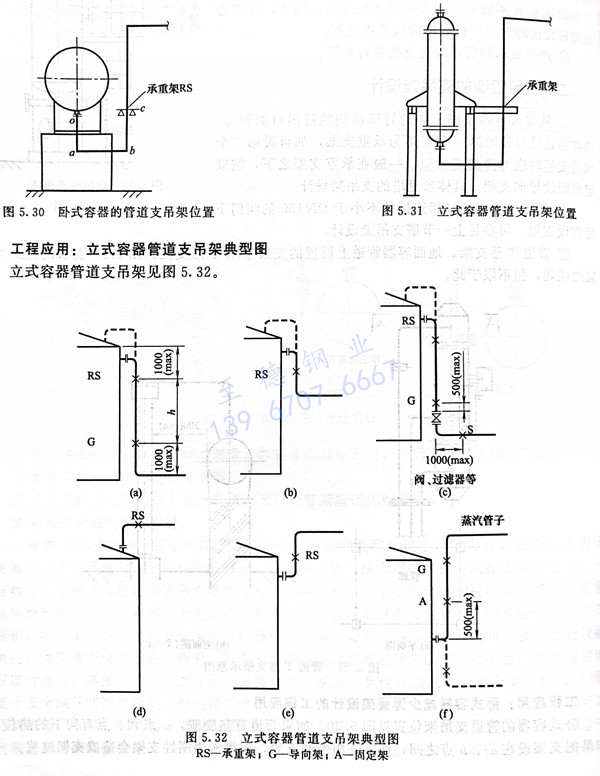

臥式(shi)容器的管道支吊(diao)架(jia)位(wei)(wei)置(zhi)見圖5.30。如果管道有熱膨脹(zhang)，a點和b點有向下的熱位(wei)(wei)移；如果把支架(jia)設在a、b點之間，通常采用彈(dan)簧支架(jia)，如果采用剛性支架(jia)會(hui)造成支架(jia)過載。
現在把滑動支架（承重架）RS放在c點，該點與管口的標高大致平齊，這樣a點及b點向下的位移基本一致，RS支架可采用剛性滑動架，在這點管道是沒有垂直位移的，只有水平位移。c點的位置也允許上下稍有變動。根據管徑、溫度情況，可采用不等腿的U形管。但如bc段太長，RS架處就可能有向上的位移，使支架脫空，RS剛性架就失去意義。所以bc段不能比oa段長得太多。RS支架可以從設備或地面生根。
