某大學對022Cr22Ni5Mo3N 雙相不銹鋼鋼焊接接頭應力腐蝕進行試驗，為氣田集輸管的設計、制造和維護提供了可靠的理論依據。

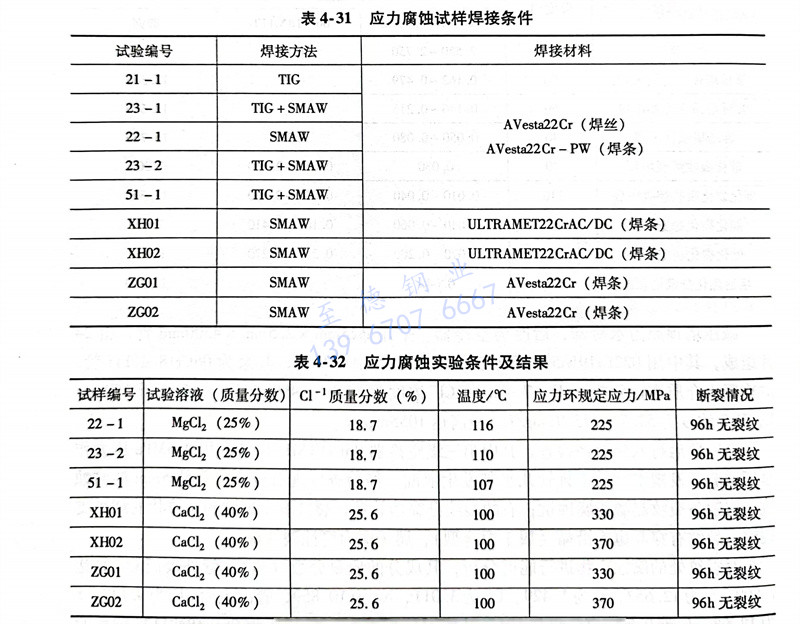

  試驗材料選用022Cr22Ni5Mo3N雙相不銹(xiu)鋼，經過鑄造和熱軋，再經過1050℃，1h的固溶處理，最后進行水淬。試樣為φ6mm的圓鋼，按TIG、SMAW、TIG＋SMAW等三種焊接方法焊接成9組，最后用不同廠家焊接材料的焊接試樣上取樣加工成焊接試樣，試樣焊接條件見表4-31。

  應(ying)(ying)力(li)腐(fu)蝕(shi)(shi)試(shi)驗在(zai)(zai)美國某(mou)公司(si)的應(ying)(ying)力(li)環(huan)試(shi)驗系統(tong)中(zhong)進(jin)行，按ASTM G36標(biao)準(zhun)進(jin)行應(ying)(ying)力(li)環(huan)腐(fu)蝕(shi)(shi)試(shi)驗，標(biao)準(zhun)介質(zhi)為溶液25％MgCl2，在(zai)(zai)溶液中(zhong)經過96h應(ying)(ying)力(li)環(huan)試(shi)驗后，所得到的應(ying)(ying)力(li)腐(fu)蝕(shi)(shi)結果見(jian)表4-32。說明(ming)022Cr22Ni5Mo3N雙相不銹鋼在(zai)(zai)試(shi)驗條件下具(ju)有(you)良(liang)好的抗應(ying)(ying)力(li)腐(fu)蝕(shi)(shi)性(xing)能，可在(zai)(zai)氣(qi)田集輸管網工程中(zhong)應(ying)(ying)用。
