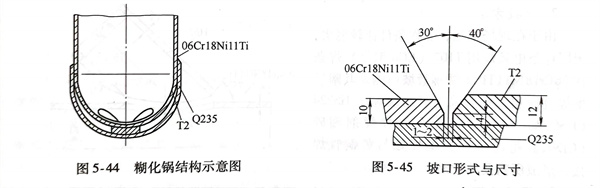

糊化鍋的結構示意圖如圖5-44所示。06Cr18Ni11Ti 不銹鋼板(ban)厚為10mm，純銅板厚為12mm，接頭緊貼在Q235碳鋼板的外襯上。采用埋弧焊時不需要焊劑墊。焊接坡口形式與尺寸如圖5-45所示。

  采用的焊(han)(han)接工藝：焊(han)(han)絲為(wei)T2，直徑(jing)為(wei)4mm，選用焊(han)(han)劑HJ431或HJ350。采用直流電源(yuan)進行施焊(han)(han)。

施焊步驟：

   1. 清(qing)理坡口(kou)表(biao)面(mian)，去(qu)除表(biao)面(mian)氧化物(wu)和臟物(wu)；背面(mian)Q235鋼(gang)同樣要(yao)除銹和清(qing)除臟物(wu)；焊前用砂布擦(ca)去(qu)焊絲氧化物(wu)。

   2. 選用(yong)較大熱輸人(ren)的(de)焊接(jie)參(can)數，以獲得(de)較好的(de)焊縫(feng)成形(xing)。其焊接(jie)參(can)數為：焊接(jie)電(dian)流600～800A，電(dian)弧電(dian)壓42～46V，焊接(jie)速(su)(su)度(du)(du)18～21.5m/h，送絲速(su)(su)度(du)(du)139m/h。

  焊后先進行(xing)(xing)目視(shi)檢(jian)查(cha)，然(ran)后再進行(xing)(xing)無損(sun)檢(jian)測，未發現(xian)裂紋(wen)、未焊透(tou)和未熔(rong)合(he)缺陷，成(cheng)功地焊成(cheng)了生產啤灑(sa)的糊化鍋(guo)。

  施焊前曾進(jin)行(xing)過(guo)工藝(yi)評(ping)定，對焊接(jie)接(jie)頭(tou)進(jin)行(xing)了力學性能試驗，焊接(jie)接(jie)頭(tou)的(de)(de)(de)抗拉強度為（330～390／360）MPa，高(gao)于純(chun)銅抗拉強度值（200MPa），冷彎角達到(dao)120°仍未(wei)開(kai)裂，完全滿(man)足了圖樣(yang)的(de)(de)(de)技術要求。通(tong)過(guo)金(jin)相(xiang)觀察，看到(dao)靠近06Cr18Ni11Ti 不(bu)銹鋼(gang)一(yi)側的(de)(de)(de)焊接(jie)接(jie)頭(tou)組織(zhi)，在金(jin)屬基體上分布著大量(liang)的(de)(de)(de)枝狀(zhuang)(zhuang)晶(jing)，這(zhe)些枝狀(zhuang)(zhuang)晶(jing)是由(you)熔點高(gao)于純(chun)銅的(de)(de)(de)鐵、鎳、鉻等合(he)金(jin)元素(su)組成。這(zhe)是由(you)于焊接(jie)熔池從液(ye)態到(dao)固態轉變(bian)過(guo)程中，因溶解度變(bian)小，在結晶(jing)時上述合(he)金(jin)元素(su)首先析(xi)出的(de)(de)(de)緣故。用電(dian)子探(tan)針測(ce)出枝狀(zhuang)(zhuang)晶(jing)主要化學成分的(de)(de)(de)質量(liang)分數(shu)（％）為：Fe 55～66，Ni7～11，Cr 15～18，Cu 7～12，接(jie)近不(bu)銹鋼(gang)06Cr18Ni11Ti中的(de)(de)(de)含量(liang)。不(bu)銹鋼(gang)06Cr18Ni11Ti與焊縫的(de)(de)(de)熔合(he)處有一(yi)個明顯的(de)(de)(de)界面，焊縫側析(xi)出的(de)(de)(de)枝狀(zhuang)(zhuang)晶(jing)較(jiao)為細小，分布也較(jiao)稀(xi)疏(shu)。
