換熱器是冷凝器中主要部件，其中孔盤與筒體的連接是純銅T2與不銹鋼 06Cr18Ni11Ti 的焊接。

1. 焊接性分(fen)析

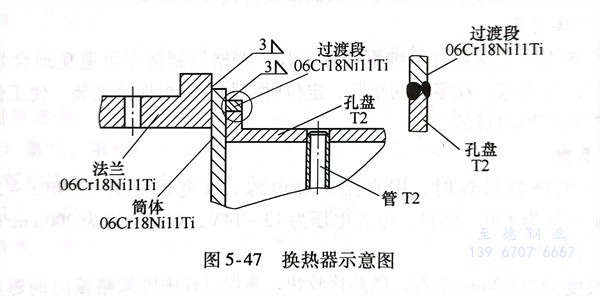

  為了減少孔盤(pan)(pan)與(yu)(yu)筒體焊接時產生(sheng)較大的焊接拘束力，避免(mian)焊接接頭有(you)形成裂紋的可能，改(gai)變了孔盤(pan)(pan)原有(you)結構。將孔盤(pan)(pan)改(gai)為焊接件，在孔盤(pan)(pan)上(shang)增加過渡(du)段06Cr18Ni11Ti與(yu)(yu)孔盤(pan)(pan)進行對接焊，如圖5-47所示。然后(hou)過渡(du)段與(yu)(yu)筒體均為同(tong)一材(cai)質的06Cr18Ni11Ti，便于施焊。

2. 工藝(yi)過程

  a. 將過渡段分成3～6等份與孔(kong)盤(pan)組(zu)成環(huan)焊(han)縫(feng)，然(ran)后再焊(han)過渡段的縱焊(han)縫(feng)，以此減少焊(han)接拘束(shu)力。

  b. 孔盤與過渡段施(shi)(shi)焊(han)(han)以(yi)前(qian)要對孔盤進行預熱，預熱溫度為(wei)400～500℃。采(cai)用焊(han)(han)條(tiao)電(dian)弧焊(han)(han)施(shi)(shi)焊(han)(han)，選(xuan)用T227焊(han)(han)條(tiao)，直徑為(wei)3.2mm。焊(han)(han)接電(dian)流140～160A，電(dian)弧電(dian)壓為(wei)25～30V。施(shi)(shi)焊(han)(han)時，電(dian)弧應(ying)偏向(xiang)純(chun)銅側，才能(neng)得到滿(man)意的焊(han)(han)接接頭。

  c. 焊(han)接(jie)分成3～6等分過渡段的縱(zong)焊(han)縫，仍采用焊(han)條電弧焊(han)，選(xuan)用A102焊(han)條，直徑(jing)為3.2mm，焊(han)接(jie)電流(liu)為90～110A，電弧電壓為25～30V。

  d. 最后組裝法蘭、筒體(ti)與帶有過渡段的孔盤進行焊條(tiao)電弧焊，獲得成功(gong)，未發(fa)現(xian)裂紋。
