加熱爐的分類在(zai)國內(nei)外還沒(mei)有統一劃分的方(fang)(fang)法，本書按以下(xia)7類方(fang)(fang)法進行分類。
①. 按外形分(fen)(fen)為：箱式爐(lu)（含(han)6分(fen)(fen)類）、立(li)式爐(lu)（含(han)6分(fen)(fen)類）、圓(yuan)筒爐(lu)（含(han)3分(fen)(fen)類）、大型(xing)方爐(lu)，如圖8.2所示。

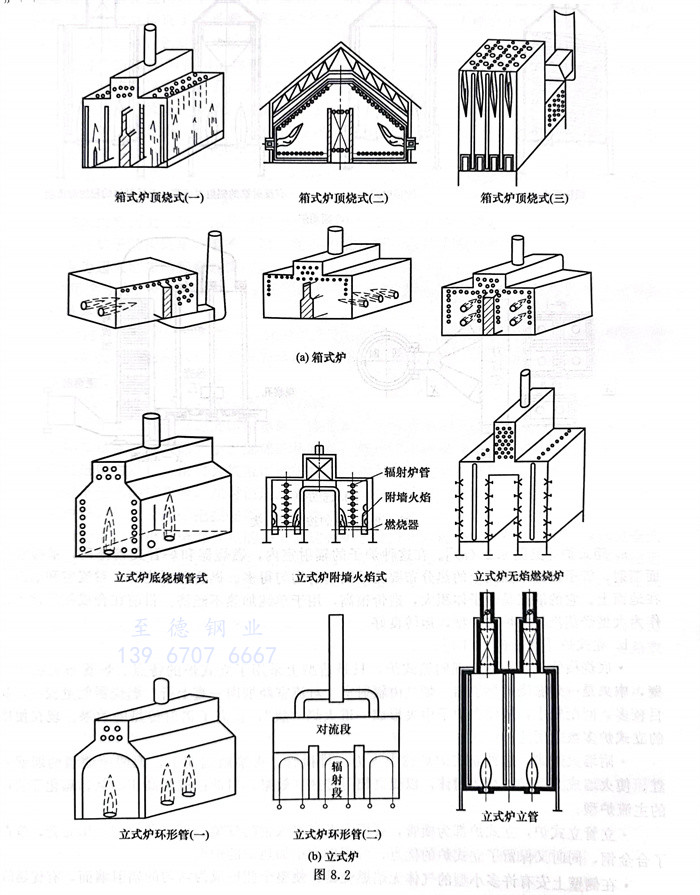

a. 箱式(shi)爐［見圖(tu)8.2（a）］。
在這(zhe)種爐(lu)子(zi)的輻(fu)射室內(nei)，燃(ran)燒器和爐(lu)管(guan)交錯排列，單排管(guan)雙面(mian)輻(fu)射，管(guan)子(zi)沿整個圓周(zhou)上的熱分布要比單面(mian)輻(fu)射均勻得多。燃(ran)燒器頂燒時，對流(liu)室和煙囪(cong)放在地面(mian)上。它(ta)的缺點(dian)是爐(lu)子(zi)體(ti)積大，造價很(hen)高，用(yong)于(yu)單純加熱不(bu)經濟。目前在合(he)成氨(an)廠常用(yong)它(ta)作(zuo)為大型烴蒸汽轉化爐(lu)的爐(lu)型，運轉良(liang)好(hao)。
b. 立式爐［見圖8.2（b）］。
·底燒橫管(guan)式，傳熱(re)機理(li)同箱式爐，只是(shi)造型(xing)上采(cai)用了(le)立(li)(li)式爐的特(te)點。爐管(guan)布置在(zai)(zai)兩(liang)側壁，中(zhong)央是(shi)一(yi)列底燒的燃燒器(qi)(qi)。煙(yan)氣由輻射(she)室(shi)、對流(liu)室(shi)經煙(yan)囪一(yi)直上行。燃燒器(qi)(qi)能(neng)量較(jiao)小，數目較(jiao)多，間距較(jiao)小，從而(er)在(zai)(zai)爐子中(zhong)央形成一(yi)道火焰(yan)“膜”，提高(gao)了(le)輻射(she)傳熱(re)的效(xiao)果。現在(zai)(zai)使用的立(li)(li)式爐多數采(cai)用這一(yi)形式。
·附墻火焰式，這種立(li)式爐爐膛中央(yang)為(wei)一排橫管(guan)，火焰附墻而上，把兩面側墻的墻壁燒紅，使火墻成為(wei)良好的熱(re)輻射體，以提高輻射傳熱(re)的效果，目前(qian)已(yi)成為(wei)高壓加氫(qing)、焦(jiao)化等(deng)裝(zhuang)置的主(zhu)流爐型。
·立(li)管(guan)立(li)式(shi)爐(lu)(lu)(lu)，立(li)式(shi)爐(lu)(lu)(lu)都為橫管(guan)，要用(yong)大批高(gao)鉻鎳(nie)鋼的(de)(de)管(guan)架，而(er)這種爐(lu)(lu)(lu)型(xing)(xing)改(gai)用(yong)立(li)管(guan)，節(jie)省了合金鋼，同時又(you)保(bao)留了立(li)式(shi)爐(lu)(lu)(lu)的(de)(de)優點，常用(yong)作大型(xing)(xing)加熱爐(lu)(lu)(lu)的(de)(de)爐(lu)(lu)(lu)型(xing)(xing)。
·在側壁上安有許多(duo)小型的氣體(ti)無焰燃(ran)燒器，使整個側壁成為(wei)均勻的輻(fu)射(she)墻面，有優越(yue)的加(jia)熱(re)均勻性，可(ke)分區調節溫度，是乙(yi)烯(xi)裂解和(he)烴(jing)類蒸汽轉化(hua)最合適的爐(lu)型之一。但造價昂貴，用于純加(jia)熱(re)非常不合算。這(zhe)種(zhong)爐(lu)子只(zhi)能(neng)燒氣體(ti)燃(ran)料。

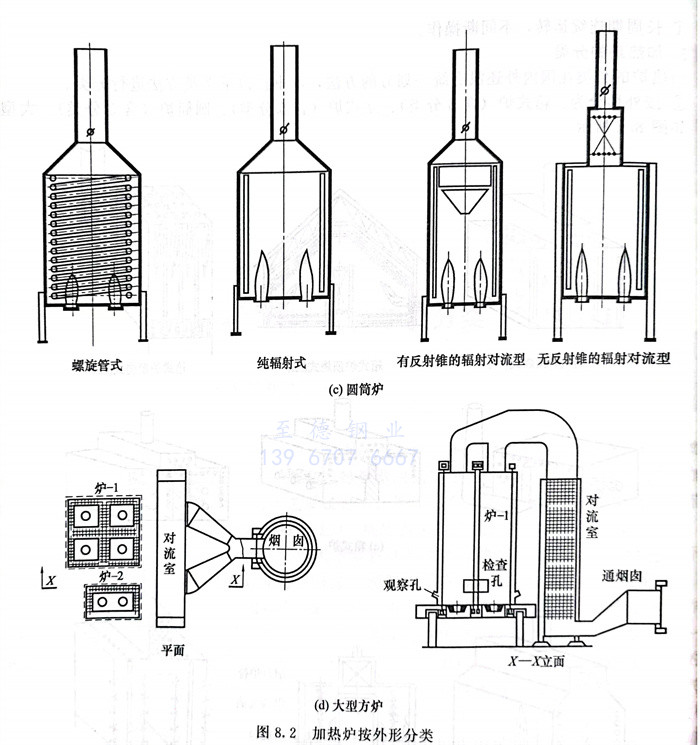

c. 圓筒爐(lu)［見圖8.2（c）］
·當爐子熱負荷非常小，而且對(dui)熱效(xiao)率無要求時，采用(yong)螺旋管(guan)(guan)式(shi)和純輻(fu)射式(shi)這(zhe)兩種爐型。它們(men)是(shi)最簡單、最便宜的爐子。爐內爐管(guan)(guan)是(shi)一(yi)段(duan)盤繞(rao)成螺旋狀(zhuang)的小管(guan)(guan)，雖然(ran)它屬于(yu)立(li)管(guan)(guan)式(shi)爐型，但其管(guan)(guan)內特性更接近于(yu)水平管(guan)(guan)，能完全排空(kong)，管(guan)(guan)內壓降小。這(zhe)種爐子的主要缺點是(shi)：為了便于(yu)盤旋，易(yi)于(yu)制造，被(bei)加熱介質通(tong)常只有一(yi)管(guan)(guan)程。
·無(wu)反(fan)射(she)錐(zhui)的輻射(she)-對流型圓(yuan)筒(tong)(tong)爐(lu)取代上(shang)述形(xing)式，已成為(wei)現代立式圓(yuan)筒(tong)(tong)爐(lu)的主流。它取消了反(fan)射(she)錐(zhui)，能夠(gou)建造較大(da)的爐(lu)子(zi)；對流室水平布置若干(gan)排管(guan)子(zi)，并盡量(liang)使(shi)用(yong)釘頭管(guan)和(he)翅片管(guan)，熱(re)效率較高。其制造及(ji)施工簡單，造價低，是管(guan)式加熱(re)爐(lu)中應用(yong)最廣泛的爐(lu)型。但是，這種爐(lu)子(zi)放大(da)以后(hou)，爐(lu)膛內(nei)顯得太空，爐(lu)膛體積發熱(re)強度將急(ji)劇下降，結構上(shang)和(he)經濟性(xing)上(shang)都開始不利。為(wei)了克(ke)服(fu)這一缺(que)點，可(ke)以在大(da)型圓(yuan)筒(tong)(tong)爐(lu)的爐(lu)膛內(nei)增添(tian)爐(lu)管(guan)。
d. 大型方(fang)爐。如圖8.2（d）所示
這種(zhong)(zhong)爐子用兩(liang)排爐管(guan)把爐膛(tang)分(fen)成(cheng)若干小間，每間設置1或2個(ge)大容(rong)量高強(qiang)燃燒器。分(fen)隔(ge)可以沿兩(liang)個(ge)方向進行，稱為(wei)“十字交叉”分(fen)隔(ge)法。它(ta)通(tong)常把對流室單獨放到地面上(shang)。還有(you)把幾臺爐子的煙氣用煙道匯集(ji)攏來，送進一個(ge)公(gong)用的對流室或廢(fei)熱鍋爐。這種(zhong)(zhong)爐子結構簡單，節省占地，便(bian)于(yu)回收余熱，容(rong)易實現爐群集(ji)中(zhong)排煙，減(jian)輕(qing)大氣污染。它(ta)是(shi)專為(wei)超大型(xing)加熱爐而開發(fa)的。
②. 按用(yong)途分為：爐管(guan)內進行(xing)化學反(fan)應的(de)(de)爐子(zi)、加(jia)熱(re)液體(ti)的(de)(de)爐子(zi)、加(jia)熱(re)氣體(ti)的(de)(de)爐子(zi)和加(jia)熱(re)氣液混相流體(ti)的(de)(de)爐子(zi)。
a. 爐(lu)管內進(jin)行(xing)化學反應的爐(lu)子(zi)
這種爐(lu)(lu)(lu)子(zi)管內(nei)發生吸熱化(hua)(hua)學反應。按復雜程度(du)來(lai)說，它(ta)代(dai)表了加(jia)熱爐(lu)(lu)(lu)技術的最(zui)高水平。它(ta)分(fen)為兩種：爐(lu)(lu)(lu)管內(nei)裝催化(hua)(hua)劑的，如烴類(lei)水蒸氣轉化(hua)(hua)爐(lu)(lu)(lu)；爐(lu)(lu)(lu)管內(nei)不裝催化(hua)(hua)劑的，如乙(yi)烯裂解爐(lu)(lu)(lu)。
b. 加熱液(ye)體的(de)爐子。這(zhe)類爐子可分為(wei)三種。
·管(guan)內無相變化(hua)、單純的液體(ti)加(jia)熱(re)爐，這是把工藝液體(ti)預(yu)熱(re)到(dao)其沸點以下(xia)（如溫水加(jia)熱(re)、液相熱(re)載體(ti)加(jia)熱(re)等）使用的爐子。加(jia)熱(re)的終溫低，管(guan)內結(jie)焦和腐蝕(shi)也小，操作(zuo)上(shang)的問題較少(shao)。
·管內進(jin)口(kou)為液(ye)相、出口(kou)為氣液(ye)混(hun)相的(de)爐(lu)子。在生(sheng)產過程中，往往要求(qiu)被加工的(de)流體在氣液(ye)混(hun)相狀態下進(jin)入蒸餾(liu)塔等，此時(shi)使(shi)用這種(zhong)加熱爐(lu)。在全部工藝加熱爐(lu)中此種(zhong)爐(lu)的(de)數量(liang)最大。對于這種(zhong)爐(lu)子，最重要的(de)是把握住吸熱量(liang)、氣化率(lv)、壓力(li)降、溫度(du)之間的(de)關系(xi)。
·進(jin)口(kou)為液相、出口(kou)全部氣相的(de)爐子。這種爐子是反(fan)應器(qi)的(de)進(jin)料(liao)加熱爐，它(ta)把(ba)液體完(wan)全汽化，加熱到一定溫度，然后送(song)入工藝(yi)反(fan)應器(qi)。由于(yu)反(fan)應器(qi)的(de)操(cao)作條件(jian)（如催化劑活性等）在運轉(zhuan)期中是變(bian)化的(de)，這種爐子的(de)操(cao)作溫度和(he)壓(ya)力(li)等往往變(bian)化很(hen)大，應掌握其變(bian)動(dong)范圍，以防止(zhi)裂解(jie)和(he)結焦發(fa)生。
c. 加熱氣體的爐子。
如(ru)水蒸氣的過熱、工(gong)藝氣體的預熱就使用這種(zhong)爐(lu)子(zi)。它(ta)多(duo)在較(jiao)高溫度下(xia)操(cao)作，但因為是(shi)純氣相，結焦的可能性(xing)不大。應該注(zhu)意的是(shi)當氣體量(liang)很(hen)大時，爐(lu)管的路數很(hen)多(duo)，必須從結構上保(bao)證各路均勻，防止偏(pian)流。
d. 加熱氣液(ye)混(hun)相(xiang)流體的爐子
這種爐(lu)子(zi)常用于加(jia)氫精制、加(jia)氫裂化等裝(zhuang)置的反(fan)應器進料加(jia)熱(re)。由(you)于管(guan)(guan)(guan)內流體(ti)從爐(lu)子(zi)入口(kou)起就是氣(qi)、液混相(xiang)，較上述純氣(qi)體(ti)加(jia)熱(re)爐(lu)更(geng)難保證(zheng)各路流量的均勻，設(she)計上要更(geng)重視管(guan)(guan)(guan)徑、管(guan)(guan)(guan)內質量流速、盤管(guan)(guan)(guan)路數的選取，以及管(guan)(guan)(guan)內流動(dong)狀態的判斷和(he)分叉管(guan)(guan)(guan)的配(pei)管(guan)(guan)(guan)設(she)計等。
③. 按輻射盤管(guan)的布(bu)置形(xing)式分為：臥管(guan)爐(lu)、立管(guan)爐(lu)、螺旋管(guan)圓筒爐(lu)、U形(xing)管(guan)爐(lu)、倒U形(xing)管(guan)爐(lu)（門型爐(lu)）等。
④. 按受熱段分為：純輻射(she)型(xing)(xing)；輻射(she)-對(dui)流型(xing)(xing)。
⑤. 按輻(fu)射(she)(she)受熱方式分為：單(dan)面輻(fu)射(she)(she)、雙(shuang)面輻(fu)射(she)(she)、部分單(dan)面輻(fu)射(she)(she)十部分雙(shuang)面輻(fu)射(she)(she)。
⑥. 按組合形式分為：單輻射室、多輻射室。
⑦. 按(an)燃燒(shao)(shao)器位(wei)置分為：底燒(shao)(shao)、頂燒(shao)(shao)、側（端）燒(shao)(shao)。
