①. 不銹鋼管道布置設計應符合管道及儀表流程圖的要求。
②. 不銹鋼管道(dao)布(bu)置應統籌規劃，做(zuo)到安全可靠(kao)、經濟合理、滿(man)足施工、操作、維(wei)修等方面的要(yao)求，并力求美觀整齊。
③. 在確定進(jin)出裝置（單元）的管道的方位與敷設方式時，應(ying)做到內外協調。
④. 廠(chang)區(qu)內(nei)的全廠(chang)性(xing)管道的敷設，應與(yu)廠(chang)區(qu)內(nei)的裝置（單(dan)元）、道路、建筑物(wu)、構筑物(wu)等協(xie)調，一般(ban)沿廠(chang)區(qu)道路設計廠(chang)內(nei)管廊，減少管道與(yu)鐵(tie)路、道路的交叉。
⑤. 不銹(xiu)鋼管道應架(jia)空或地上敷(fu)設，特殊情(qing)況(kuang)下可敷(fu)設在管溝內。
⑥. 不銹鋼(gang)管道宜集中成排布置。地上的管道應敷設在管廊或管墩上。
⑦. 在管廊、管墩(dun)上布置管道時，宜使(shi)管廊或(huo)管墩(dun)所受(shou)的(de)垂直荷載(zai)、水平荷載(zai)均(jun)衡。
⑧. 全廠性(xing)管廊或(huo)管墩上（包(bao)括穿越(yue)涵洞）應(ying)留有10％～30％的裕(yu)量，并(bing)考(kao)慮其(qi)荷重(zhong)(zhong)。裝置主管廊宜留有10％～20％的裕(yu)量，并(bing)考(kao)慮其(qi)荷重(zhong)(zhong)。
⑨. 輸送介質對距離、角度、高差等有特殊要求的不銹鋼(gang)管道以及大口徑不銹鋼管道的布置，應符合設備布置設計的要求。
⑩. 不(bu)銹(xiu)鋼管道布置不(bu)應妨(fang)礙設備、機泵及其內部(bu)構(gou)件(jian)的安裝、檢(jian)修(xiu)和消(xiao)防(fang)車輛的通行。
?. 不(bu)銹鋼管道布置應使管道系統具有必要的柔性。在保證管道柔性及管道對設備、機泵管口作用力和力矩不超過允許值的情況下，應使管道最短，組成件最少。
?. 應在管道(dao)規(gui)劃的(de)同時考(kao)慮其支承點(dian)設置，宜利用管道(dao)的(de)自然形狀達到自行補(bu)償。
?. 不銹鋼管道布置宜做到“步步高”或“步步低”，減少“氣袋”或“液袋”，否則應根據操作、檢修要求設置放空、放凈。管道布置應減少“盲腸”。
?. 氣液(ye)兩相流的(de)管(guan)道由一路(lu)(lu)(lu)分為兩路(lu)(lu)(lu)或多路(lu)(lu)(lu)時(shi)，管(guan)道布置應(ying)考慮對稱性或滿(man)足管(guan)道及儀表流程(cheng)圖的(de)要求。
?. 不(bu)銹鋼管道除與閥門、儀表、設備等需要用法蘭或螺紋連接者外，應采用焊接連接。
?. 下列情況應考慮法蘭、螺紋(wen)或其他可拆卸連接。
a. 因(yin)檢修、清(qing)洗、吹掃需拆卸的場合(he)。
b. 襯里(li)管(guan)道或夾套管(guan)道。
c. 管道由(you)兩段異種材料組成且不(bu)宜用焊接連接者。
d. 焊縫(feng)現(xian)場熱處理有困難的管道連(lian)接(jie)點(dian)。
e. 公稱直徑(jing)小于或等于100mm的鍍鋅管道。
f. 設(she)置盲板或“8”字盲板的位(wei)置。
?. 不銹鋼蒸汽管道或可凝性氣體管道的支管宜從主管的上方相接。蒸汽冷凝液支管應從收回總管的上方接入。
?. 有毒(du)介(jie)質管道應采用(yong)焊接連(lian)接，除有特殊(shu)需要外不(bu)得(de)采用(yong)法蘭或螺紋(wen)連(lian)接。有毒(du)介(jie)質管道應有明(ming)顯標志以區別(bie)于(yu)其(qi)他管道。有毒(du)介(jie)質管道不(bu)應埋地(di)敷(fu)設。
?. 布置固體(ti)物料或含(han)固體(ti)物料的管道時，應使管道盡可能短(duan)、少拐彎和不出現死角。
a. 固體物料支管(guan)與主(zhu)管(guan)的(de)連接應順介(jie)質(zhi)流向斜接，夾角不宜大于(yu)45°。
b. 固體物料管道(dao)上(shang)彎(wan)管的(de)彎(wan)曲半(ban)徑(jing)不(bu)應小(xiao)于管道(dao)公稱直徑(jing)的(de)6倍(bei)。
c. 含有大量(liang)固體物料的(de)漿液管(guan)道和高黏(nian)度的(de)液體管(guan)道應有坡(po)度。
?. 不應(ying)在振動(dong)管(guan)道上(shang)彎矩(ju)大的部位設(she)置分支管(guan)。
21. 在易產(chan)生振動的管道（如(ru)往復式壓縮機、往復泵的出口(kou)管道等）的轉彎(wan)處，應采用彎(wan)曲半徑(jing)不小于1.5倍(bei)公稱(cheng)直(zhi)徑(jing)的彎(wan)頭。分(fen)支(zhi)管宜順介(jie)質流向斜(xie)接。
22. 從有可能(neng)發生振動的(de)管(guan)(guan)道上接出(chu)公稱直徑小于或等于40mm的(de)支管(guan)(guan)時，無(wu)論支管(guan)(guan)上有無(wu)閥門，連接處均(jun)應采取加(jia)強措施。
23. 自流(liu)的水平管道應有不小于0.003的順介質流(liu)向坡度(du)。

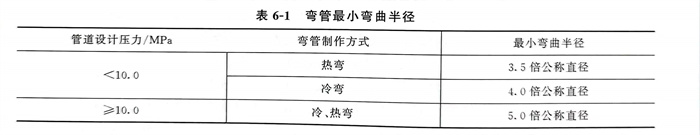

24. 各種不(bu)銹(xiu)鋼彎管的最小彎曲半徑應符合表6-1。
25. 不銹鋼管道(dao)穿過(guo)建筑物的樓板、屋頂或墻面時(shi)，應(ying)加(jia)套管，套管與管道(dao)間的空隙應(ying)密封。套管(guan)(guan)的(de)(de)直徑(jing)(jing)應(ying)大于管(guan)(guan)道(dao)(dao)隔熱層(ceng)的(de)(de)外徑(jing)(jing)，并不(bu)得(de)影響管(guan)(guan)道(dao)(dao)的(de)(de)熱位(wei)移(yi)。管(guan)(guan)道(dao)(dao)上的(de)(de)焊(han)縫不(bu)應(ying)在套管(guan)(guan)內，并距離套管(guan)(guan)端部不(bu)應(ying)小于150mm。套管(guan)(guan)應(ying)高(gao)出樓板、屋頂(ding)(ding)面50mm（圖6-1）。管(guan)(guan)道(dao)(dao)穿過屋頂(ding)(ding)時應(ying)設防雨罩(zhao)。管(guan)(guan)道(dao)(dao)不(bu)應(ying)穿過防火墻或防爆(bao)墻。
26. 布置腐蝕性介質、有(you)毒(du)介質和高壓(ya)管道(dao)時，應(ying)(ying)避免由于(yu)法蘭、螺紋和填(tian)料密封等泄漏而造成對人身和設備的危害。易泄漏部位(wei)(wei)應(ying)(ying)避免位(wei)(wei)于(yu)人行(xing)通道(dao)或機泵上方，否則應(ying)(ying)設安全防(fang)護。
27. 有(you)隔熱層的(de)(de)(de)管(guan)(guan)(guan)(guan)(guan)道(dao)，在管(guan)(guan)(guan)(guan)(guan)墩、管(guan)(guan)(guan)(guan)(guan)架處(chu)應(ying)設管(guan)(guan)(guan)(guan)(guan)托(tuo)。無隔熱層的(de)(de)(de)管(guan)(guan)(guan)(guan)(guan)道(dao)，如(ru)無要求，可不設管(guan)(guan)(guan)(guan)(guan)托(tuo)。當隔熱層厚度(du)小于或等于80mm時，選用(yong)高100mm的(de)(de)(de)管(guan)(guan)(guan)(guan)(guan)托(tuo)；隔熱層厚度(du)大于80mm時，選用(yong)高150mm的(de)(de)(de)管(guan)(guan)(guan)(guan)(guan)托(tuo)；隔熱層厚度(du)大于130mm時，選用(yong)高200mm的(de)(de)(de)管(guan)(guan)(guan)(guan)(guan)托(tuo)。保冷(leng)管(guan)(guan)(guan)(guan)(guan)道(dao)應(ying)選用(yong)保冷(leng)管(guan)(guan)(guan)(guan)(guan)托(tuo)。
28. 廠(chang)區地形高(gao)(gao)差較大時(shi)，全廠(chang)性管(guan)(guan)道敷設應與(yu)地形高(gao)(gao)差保持(chi)一(yi)致，在適當(dang)位置調(diao)整(zheng)管(guan)(guan)廊標高(gao)(gao)。管(guan)(guan)道的最小(xiao)坡(po)度宜(yi)為0.002。管(guan)(guan)道變坡(po)點宜(yi)設在轉彎處或固定(ding)點附(fu)近。
29. 對于跨(kua)越(yue)、穿越(yue)廠(chang)區內鐵路(lu)和道(dao)路(lu)的管(guan)道(dao)，在其跨(kua)越(yue)段或(huo)穿越(yue)段上(shang)不得裝(zhuang)設閥(fa)門(men)、金屬波紋(wen)管(guan)補償(chang)器和法蘭(lan)、螺紋(wen)接頭等(deng)管(guan)道(dao)組成件。
30. 有熱位(wei)移的埋(mai)地管道(dao)，在管道(dao)強度允(yun)許的條件下可(ke)設置擋(dang)墩，否則應采取熱補(bu)償措施(shi)。

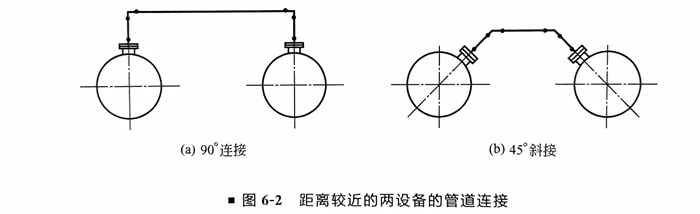

31. 距離較近(jin)的兩設(she)備(bei)的連(lian)接管(guan)，最好不直接連(lian)（有(you)波形(xing)伸縮器的或設(she)備(bei)中的一個設(she)備(bei)沒有(you)同建筑物固定者除外）。一般采用90°連(lian)接或45°斜接，如(ru)圖6-2所示。
32. 大氣排放的相關規(gui)定。
a. 可燃氣(qi)體排(pai)氣(qi)筒、放空(kong)管的(de)高度(du)，應符合下列(lie)規定(ding)。

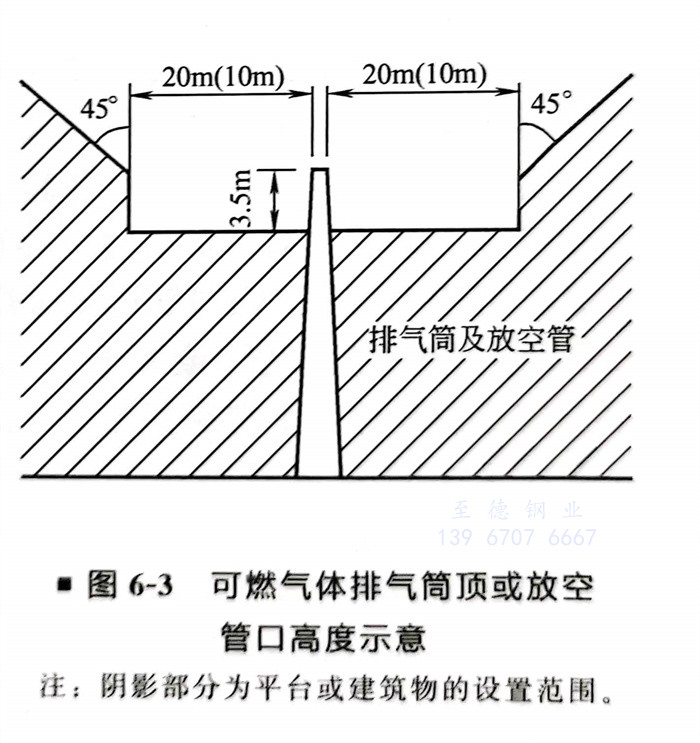

Ⅰ. 連續排(pai)放(fang)的可(ke)燃(ran)氣體(ti)排(pai)氣筒頂或(huo)(huo)放(fang)空管口(kou)，應高出(chu)20m范(fan)圍內的平臺或(huo)(huo)建筑物頂3.5m以上。位于20m以外的平臺或(huo)(huo)建筑物如(ru)圖(tu)6-3所(suo)示。
Ⅱ. 間歇排放的(de)可燃(ran)氣體筒頂(ding)或(huo)放空管口，應高(gao)出10m范(fan)圍(wei)內的(de)平臺或(huo)建(jian)筑物(wu)頂(ding)3.5m以(yi)上。位于10m以(yi)外的(de)平臺或(huo)建(jian)筑物(wu)如圖6-3所示。
b. 向大氣排放(fang)的非可燃氣體放(fang)空管高度應符合(he)下(xia)列要(yao)求。
Ⅰ. 設備上(shang)或管道上(shang)的放空管口應(ying)高出鄰(lin)近的操作平臺2m以上(shang)。
Ⅱ. 緊(jin)靠建筑(zhu)(zhu)物、構筑(zhu)(zhu)物或其內部布置的設備或管道的放空口，應高出建筑(zhu)(zhu)物、構筑(zhu)(zhu)物2m以(yi)上。
c. GB50316《工業金屬管(guan)道設計規范》對氣體(ti)排放的規定，引(yin)入(ru)了環(huan)境保護的國家標(biao)準。
Ⅰ. B類氣體的放(fang)空管(guan)管(guan)口及安(an)全(quan)閥(fa)排放(fang)口與平臺或建(jian)筑物的相對距離應(ying)符合(he)現行國家標準(zhun)GB 50160《石油(you)化(hua)工企業設計防火(huo)規(gui)范》中的相應(ying)規(gui)定(ding)。
Ⅱ. 放空口位置除上述(shu)要求(qiu)外，還應(ying)符合現行國家標(biao)準GB/T 3840《制定(ding)地方大氣污染物排放標(biao)準的技術方法》的規定(ding)。
33. GB 50316《工業金(jin)屬管(guan)道設計規范》對B類流(liu)體進行了一(yi)些強制的布置(zhi)規定(ding)。
a. 在(zai)車間內或裝(zhuang)置內不(bu)便(bian)維修的區域(yu)，不(bu)宜將輸送強腐(fu)蝕性(xing)及B類(lei)流體的管道敷(fu)設在(zai)地下。
b. 在無可靠的通風條件及(ji)無安全措施(shi)時(shi)，不得(de)在通行(xing)管溝內布置窒息性(xing)及(ji)B類流體的管道(dao)。
c. B類(lei)流體(ti)的(de)管道，不得安裝在通風(feng)不良的(de)廠房(fang)內、室內的(de)吊頂內及(ji)建（構）筑物(wu)封閉的(de)夾(jia)層內。
d. 密度比環境空氣大的室外B類(lei)氣體(ti)管(guan)道(dao)，當有法蘭(lan)、螺紋連接或(huo)有填料結構的管(guan)道(dao)組成件時，不應緊靠有門窗的建筑物敷設。
e. B類流體的管道不得(de)穿過與其無關的建筑物。
f. B類流體(ti)的管(guan)(guan)道(dao)(dao)不應在(zai)(zai)高(gao)溫管(guan)(guan)道(dao)(dao)兩側(ce)相(xiang)鄰布置(zhi)，也不應布置(zhi)在(zai)(zai)高(gao)溫管(guan)(guan)道(dao)(dao)上(shang)方有熱影響的位置(zhi)。
g. B類流體管道與儀表及電氣的電纜相(xiang)鄰敷設(she)時(shi)，平行凈(jing)距(ju)(ju)不宜小于1m。電纜在下方(fang)敷設(she)時(shi)，交叉(cha)凈(jing)距(ju)(ju)不應小于0.5m。當管道采(cai)用焊接連接結(jie)構并無閥門時(shi)，其平行凈(jing)距(ju)(ju)可取(qu)上述凈(jing)距(ju)(ju)的50％。
h. B類(lei)液體排放應(ying)符合GB50316的(de)規定(ding)。含(han)油的(de)水應(ying)先排人油水分離裝置。
i. B類(lei)流(liu)體管道(dao)(dao)與氧氣(qi)管道(dao)(dao)的平行凈距(ju)(ju)不(bu)應(ying)小(xiao)于(yu)500mm。交叉(cha)凈距(ju)(ju)不(bu)應(ying)小(xiao)于(yu)250mm。當管道(dao)(dao)采用焊(han)接連接結構并(bing)無(wu)閥門時，其平行凈距(ju)(ju)可取上述凈距(ju)(ju)的50％。
34. 布(bu)置管道應(ying)留有轉動設備(bei)維修、操作和設備(bei)內填充(chong)物裝卸及消防車道等所需空(kong)間。
a. 吊裝孔(kong)范圍內不應布(bu)置管(guan)道。在設備(bei)內件抽出區域及設備(bei)法蘭拆卸區內不應布(bu)置管(guan)道。
b. 儀表接(jie)口(kou)的設置應符合下列規定(ding)。
Ⅰ. 就地指示儀表(biao)接口的位置應設(she)在操作人員看得(de)清的高度。
Ⅱ. 管道上的儀表接(jie)口(kou)應(ying)按儀表專(zhuan)業的要求(qiu)設置，并應(ying)滿足元件裝(zhuang)卸(xie)所需(xu)的空(kong)間。
Ⅲ. 設計壓(ya)力不大于(yu)(yu)6.3MPa或設計溫度不高于(yu)(yu)425℃的蒸汽管(guan)道，儀表(biao)接(jie)口公(gong)稱(cheng)直(zhi)徑(jing)不應(ying)小于(yu)(yu)15mm。大于(yu)(yu)上述條件及(ji)有振(zhen)動(dong)的管(guan)道，儀表(biao)接(jie)口公(gong)稱(cheng)直(zhi)徑(jing)不應(ying)小于(yu)(yu)20mm，當(dang)主管(guan)公(gong)稱(cheng)直(zhi)徑(jing)小于(yu)(yu)20mm時(shi)，儀表(biao)接(jie)口不應(ying)小于(yu)(yu)主管(guan)徑(jing)。
35. 不(bu)銹鋼管(guan)道(dao)布(bu)置(zhi)(zhi)時管(guan)道(dao)焊(han)縫(feng)的(de)設置(zhi)(zhi)應符合下列(lie)要求。
a. 不銹鋼管道對接焊口的中心與彎管起彎點的距離不應小于管子外徑，且不小于100mm。
b. 不銹鋼管道上兩相鄰對接焊口的中心間距如下。
Ⅰ. 對于(yu)公稱直徑小(xiao)(xiao)于(yu)150mm的管道，不應(ying)小(xiao)(xiao)于(yu)外(wai)徑，且不得(de)小(xiao)(xiao)于(yu)50mm。
Ⅱ. 對于公稱直徑等于或(huo)大于150mm的管道，不(bu)應小于150mm。
c. 不銹鋼(gang)管道的環焊縫不宜在管托的范圍內。需熱處理的焊縫從外側距支架邊緣的凈距宜大于焊縫寬度的5倍，且不應小于100mm。
36. 廠內管線綜合。
a. 沿地面或低支架敷設的管道，不(bu)應(ying)環繞工藝裝置或罐組四(si)周布置。
b. 可(ke)燃(ran)氣體(ti)、液化烴(jing)、可(ke)燃(ran)液體(ti)的管道(dao)橫穿鐵路或道(dao)路時，應敷(fu)設在管涵或套管內。
c. 可(ke)(ke)燃(ran)氣體(ti)(ti)、液(ye)化烴、可(ke)(ke)燃(ran)液(ye)體(ti)(ti)的(de)(de)管道(dao)，不得穿越或(huo)跨越與(yu)其無(wu)關(guan)的(de)(de)煉油工藝裝(zhuang)置、化工生產單元或(huo)設施；但可(ke)(ke)跨越罐(guan)區泵(beng)房（棚(peng)）。在(zai)跨越泵(beng)房（棚(peng)）的(de)(de)管道(dao)上，不應設置閥門、法蘭、螺紋(wen)接頭和補償器等。
d. 距(ju)散發(fa)密度大(da)于空氣(qi)的(de)可(ke)燃氣(qi)體(ti)設(she)備30m以內的(de)管溝、電(dian)纜(lan)溝、電(dian)纜(lan)隧道，應(ying)采(cai)取(qu)防止可(ke)燃氣(qi)體(ti)竄入(ru)和積聚的(de)措施。
e. 各種工(gong)藝管道(dao)(dao)或含可燃液體的污水(shui)管道(dao)(dao)，不應沿道(dao)(dao)路敷(fu)設在(zai)路面或路肩上下。
f. 布(bu)置在公路型道路路肩上的管架支柱、照明電桿、行道樹或標(biao)志桿等，應(ying)符合下(xia)列規定:
Ⅰ. 至雙(shuang)車道路面邊(bian)緣不(bu)應小于0.5m（很多(duo)現(xian)行(xing)標準規定(ding)管架立柱邊(bian)緣距(ju)鐵路中(zhong)心(xin)線不(bu)應小于3m，距(ju)道路路肩不(bu)應小于1m）。
Ⅱ. 至單車道中心(xin)線不應小于(yu)3m。
