我國JB/T 308標準《閥門型號編制方法》。這個標準適用于工業管道的閘(zha)閥截(jie)止閥節流閥(fa)球閥碟閥隔(ge)膜(mo)閥旋(xuan)塞閥止(zhi)回閥(fa)、安全閥、減壓(ya)閥疏水閥,包括了各種基本的類型。國內個別閥門生產廠家不采用JB/T 308的閥門型號編制方法,而自己另外采用一種方法編制閥門型號;國外廠家閥門產品代碼和中國的不同,不過閥門型號編制方法大同小異。有些工程設計單位僅進行材料描述,不用閥門編號。


  我國NB/T 47037《電站閥門型號編制方法》規定了電站用閥門的型號編制方法,與JB/T308標準《閥門型號編制方法》基本一致。

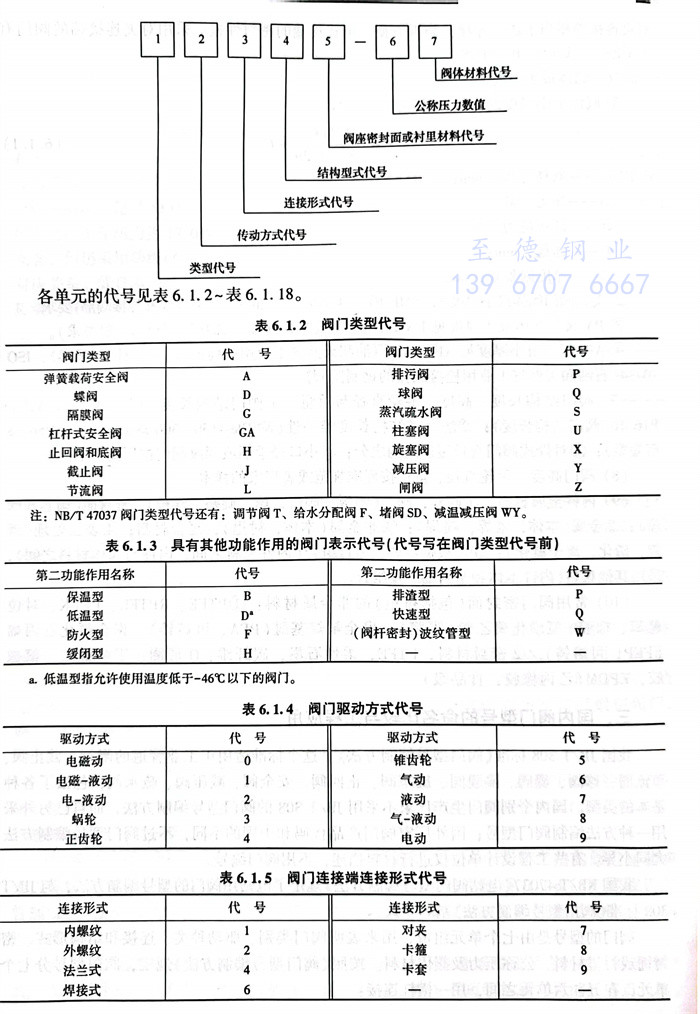

  閥(fa)(fa)(fa)門的型(xing)號是由七個(ge)(ge)單(dan)元組(zu)成,用來表(biao)明閥(fa)(fa)(fa)門類別、驅(qu)動(dong)種類、連接(jie)和結(jie)構形式、密(mi)封(feng)面或襯(chen)里材料(liao)(liao)、公稱壓力及閥(fa)(fa)(fa)體材料(liao)(liao)。按照《閥(fa)(fa)(fa)門型(xing)號編制方法》規定,閥(fa)(fa)(fa)門型(xing)號分七個(ge)(ge)單(dan)元,在(zai)五、六(liu)單(dan)元之間,用一橫杠連接(jie):

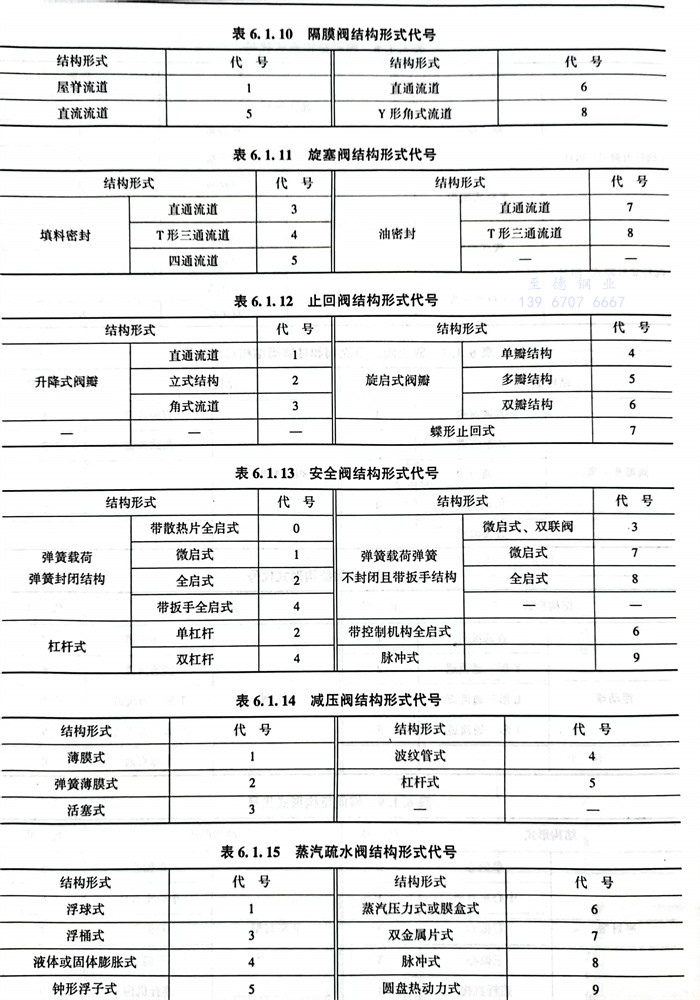

各(ge)單元的代(dai)號見(jian)表 6.1.2~表 6.1.8





(1)如(ru)果閥(fa)門的(de)銘牌上標(biao)示(shi)著:D741X-2.5,則表示(shi):液動(dong)、法(fa)蘭連接(jie)、垂直板式、閥(fa)瓣密(mi)封面材料為(wei)橡膠、公(gong)稱壓力PN0.25MPa、閥(fa)體(ti)材料為(wei)灰(hui)鑄(zhu)鐵的(de)碟(die)閥(fa)。


(2)“Q21F-40P”表(biao)示手動、外螺紋連接、浮動直(zhi)通式(shi)、閥座密封面為(wei)氟塑料、公稱壓力PN4.0MPa、閥體材(cai)料為(wei)1Cr18Ni9Ti鋼(gang)的球(qiu)閥。


(3)“電(dian)動(dong)機傳(chuan)動(dong)、焊(han)接、直通式、閥座(zuo)密封面材料(liao)為(wei)(wei)(wei)堆焊(han)硬(ying)質合金、公稱(cheng)壓(ya)力為(wei)(wei)(wei)PN16MPa、閥體(ti)材料(liao)為(wei)(wei)(wei)12Cr1MoV鋼的(de)截止閥”,應表示為(wei)(wei)(wei):J961Y-160V。


(4)閘閥Z541H-16C的含義:根據JB/T 308的規定:Z代表閘閥,5代表傳動方式:傘齒輪,4代表連接方式:法蘭連接,1代表結構形式:剛性單閘板,H-代表密封面材質:Cr13序不銹鋼,16代表公稱壓力1.6MPa,C代表閥體材質為碳鋼


(5)現在的JB/T 308標準《閥門型號編制方法》還是不夠完備的,它未能包括新發展的結構型式和新材料,因此編制方法必將不斷補充和改進。但新的方法產生時,閥門的結構和材料又有了新的發展;它們之間的差距將永遠存在。對于上述方法未能包括的閥門,可以參照這個方法,自行編制型號。
