隔膜閥結構的最大特點是閥內隔膜能將工作介質與閥瓣、閥桿等部件分隔開來，使閥件不受介質腐蝕，介質也不會外漏，省去了密封結構。

 隔膜閥有屋脊式、截止式、直流式、直通式等幾種結構形式。

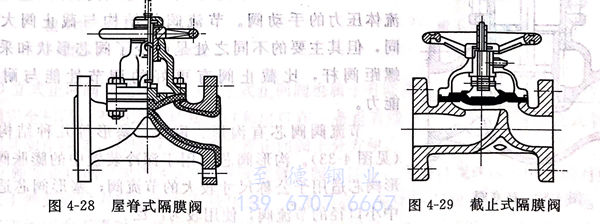

1. 屋脊式隔膜閥（見圖4-28)

  為(wei)最(zui)常用(yong)的(de)一種結構(gou)形式。關閉(bi)時，帶(dai)有隔(ge)膜的(de)閥瓣下移，使其(qi)與閥體的(de)脊背密封，達到(dao)切斷(duan)流體的(de)要求。其(qi)結構(gou)簡單，維(wei)修(xiu)方便，流體阻(zu)力小，因而得到(dao)廣泛應用(yong)。

2. 截止式隔膜閥（見圖4-29)

  結構與截止閥(fa)相似，類(lei)似在截止閥(fa)的閥(fa)瓣(ban)下(xia)方裝置隔膜(mo)以(yi)隔斷流體(ti)。但其(qi)結構復雜，流體(ti)阻力(li)大，目前已較少采用(yong)。

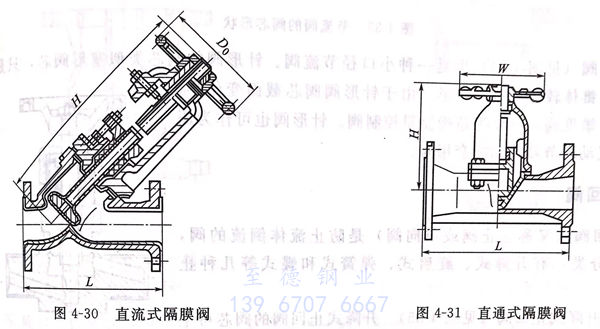

3. 直流式隔膜閥（見(jian)圖4-30)

  為(wei)截止式隔膜閥的改型結構，形同Y型閥，其結構仍很復雜，但改善了流體的流通狀態，減小了阻力。

4. 直通式隔膜(mo)閥(fa)（見圖4-31)

 其(qi)流體的流道近(jin)似直線，阻力很小，適用于易(yi)阻塞(sai)的介質(zhi)。

 閘板式(shi)(shi)隔膜(mo)閥(fa)的通道(dao)及密封(feng)形式(shi)(shi)與(yu)閘閥(fa)相似，因啟(qi)閉時隔膜(mo)變(bian)形及磨損很大，使用(yong)壽命短(duan)，所以(yi)已很少采用(yong)。
