一、旋塞閥概述

  1. 旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90°使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉。旋塞閥(fa)的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于切斷和接通介質以及分流使用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。

  2. 由(you)于(yu)(yu)旋(xuan)塞閥(fa)密(mi)封面之間運動帶(dai)(dai)有(you)擦拭作用(yong)，而在全開(kai)時可完全防止與流動介(jie)質的(de)(de)接觸，故它(ta)通(tong)常(chang)也能用(yong)于(yu)(yu)帶(dai)(dai)懸(xuan)浮顆粒(li)的(de)(de)介(jie)質。旋(xuan)塞閥(fa)的(de)(de)另一個(ge)重要特性(xing)是它(ta)易于(yu)(yu)適(shi)應多通(tong)道(dao)結構，以致一個(ge)閥(fa)可以獲(huo)得兩個(ge)、三(san)個(ge)，甚至四個(ge)不同的(de)(de)流道(dao)。這樣可以簡化管道(dao)系(xi)統的(de)(de)設計、減少閥(fa)門用(yong)量以及設備中需要的(de)(de)一些連(lian)接配件。

  3. 旋塞閥是一種結構比較簡單的閥門(men)，流體直流通過，阻力降小、啟閉方便、迅速。旋塞閥有填料式、潤滑式和塞閥。近年來發展了一種在閥體和旋塞間有聚四氟乙烯襯套的旋塞和一種與液體接觸表面全襯聚四氟乙烯的旋塞。

二、旋塞(sai)閥的分類(lei)

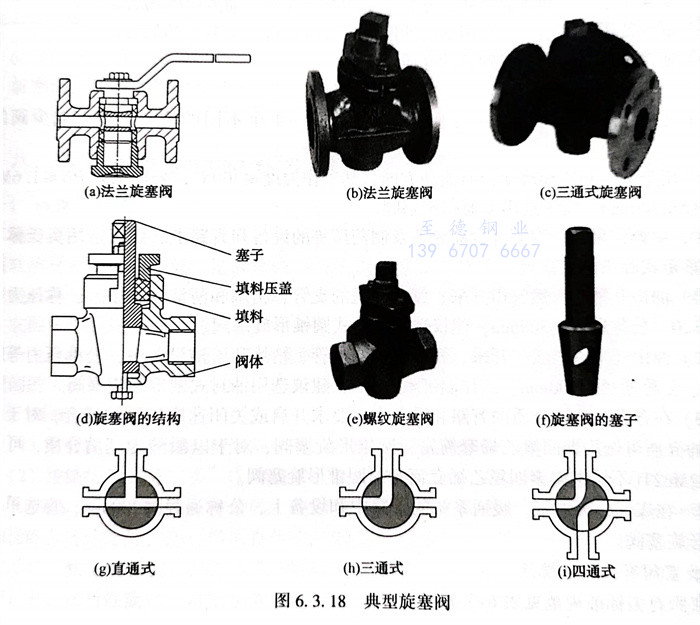

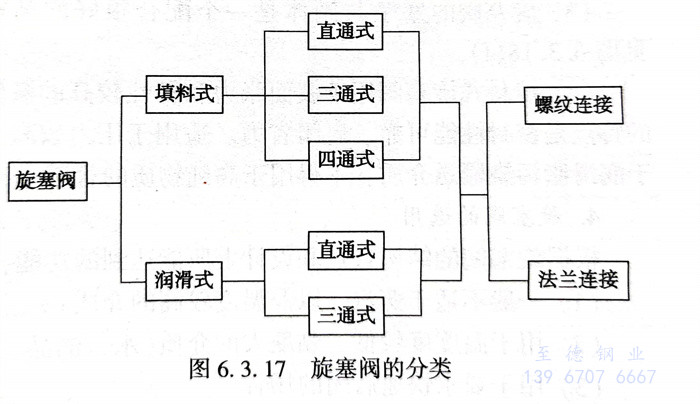

  旋塞閥(fa)的分類見圖6.3.17。典(dian)型旋塞閥(fa)見圖6.3.18。

三、旋塞閥(fa)結構特點

  1. 旋塞閥的啟閉件成柱(zhu)塞狀，通過(guo)旋轉90℃使閥塞的接(jie)口與(yu)閥體(ti)接(jie)口相合或分開。旋塞閥主要由閥體(ti)、塞子、填料壓蓋組(zu)成，見圖6.3.18（d）。

  2. 旋塞閥最(zui)適用于作為(wei)切斷(duan)和(he)開啟以(yi)(yi)及分流(liu)使用。它易于適應多通(tong)(tong)道(dao)結構，以(yi)(yi)至一個閥可(ke)以(yi)(yi)獲得兩個、三個甚(shen)至四個不同(tong)的(de)流(liu)道(dao)，這(zhe)樣(yang)可(ke)以(yi)(yi)簡化(hua)管道(dao)系統的(de)設(she)計，減少(shao)閥門用量(liang)以(yi)(yi)及設(she)備中(zhong)需要的(de)一些(xie)連(lian)接配件。圖(tu)6.3.18（g）為(wei)直通(tong)(tong)式(shi)，截斷(duan)介質；圖(tu)6.3.18（h）為(wei)三通(tong)(tong)式(shi)，兩方(fang)通(tong)(tong)路，一方(fang)關閉，改(gai)變介質方(fang)向(xiang)或進行介質分配；圖(tu)6.3.18（i）為(wei)四通(tong)(tong)式(shi)，改(gai)變介質方(fang)向(xiang)或進行介質分配。

  3. 旋塞閥的(de)塞子與閥體是一(yi)(yi)個配合很好的(de)圓錐體。其錐度(du)一(yi)(yi)般為1：6或1：7，見圖(tu)6.3.18（f）。

  4. 填料式旋(xuan)塞閥用(yong)(yong)于(yu)表面張力和黏(nian)性較高的液體(ti)時，密封效果較好。潤(run)滑式旋(xuan)塞閥的特(te)點(dian)是密封性能可靠(kao)、啟閉(bi)省力。適用(yong)(yong)于(yu)壓力較高介(jie)質，但使用(yong)(yong)溫度受潤(run)滑脂限(xian)制(zhi)，由(you)于(yu)潤(run)滑脂污染輸送介(jie)質，不得用(yong)(yong)于(yu)高純物質的管(guan)道。

四、旋塞閥的選(xuan)用

  根(gen)據旋塞(sai)閥的結構特點和(he)設計上所能達到的功能，可以(yi)按下列原(yuan)則選用(yong)：

（1）一般不適于蒸汽，以及(ji)溫度較高的(de)介質(zhi)。

（2）用于溫度(du)度(du)較低(di)、黏度(du)大的介(jie)(jie)質（水、油品、酸性介(jie)(jie)質）。

（3）用于要求(qiu)快速啟閉的場合。

（4）主(zhu)要用(yong)于切(qie)斷和(he)接(jie)通介(jie)質(zhi)、分配介(jie)質(zhi)和(he)改變介(jie)質(zhi)流動方(fang)向(xiang)的場合。

（5）依據(ju)使(shi)用(yong)的(de)性質和密封面的(de)耐沖蝕性，有時也(ye)可用(yong)于節流的(de)場(chang)合。

（6）通常(chang)也可(ke)用于帶懸浮顆粒的介質(zhi)。

（7）適用于接通(tong)、排(pai)地用。

（8）適用(yong)于多通道(dao)結構，一個閥門可以(yi)(yi)獲(huo)得2～4個不同的(de)流道(dao)，可以(yi)(yi)減(jian)少閥門的(de)用(yong)量。

（9）用(yong)于分配介質和改變(bian)介質流動方向，其工作(zuo)溫度≤300℃，公稱壓力(li)PPN≤1.6公稱通(tong)徑≤300mm，建議選用(yong)多(duo)通(tong)路旋塞閥。

（10）牛奶(nai)、果汁、啤酒(jiu)等(deng)食品企業及制(zhi)藥廠等(deng)的(de)設備和管(guan)路上，建(jian)議選用奧氏(shi)體不銹鋼制(zhi)的(de)緊定式圓錐形旋塞閥(fa)。

（11）油田(tian)開(kai)采、天(tian)然氣(qi)田(tian)開(kai)采、管道輸送的支管、精煉和清潔設備中，公稱壓(ya)力等級≤Class300、公稱通徑≤300mm，建議選用(yong)油封式圓錐形旋塞閥。

（12）油田開采(cai)、天然氣開采(cai)、管道(dao)輸送的支管、精(jing)煉和清潔設備中，公稱壓力等級≤CL2500、公稱通(tong)徑≤900mm、工作溫(wen)度≤340℃，建議選用油封式圓錐形旋塞閥。

（13）在(zai)含有腐蝕性(xing)介質的管路和設(she)備(bei)中，要求開(kai)啟或關閉速(su)度較快(kuai)的場合，對于(yu)以硝酸(suan)為(wei)基的介質可(ke)選用聚四氟(fu)乙烯套筒密(mi)封圓(yuan)錐形旋塞(sai)閥；對于(yu)以醋酸(suan)為(wei)基的介質，可(ke)選用Cr18Ni12Mo2Ti不(bu)銹鋼(gang)鑲聚四氟(fu)乙烯套筒密(mi)封圓(yuan)錐形旋塞(sai)閥。

（14）在煤氣(qi)、天然氣(qi)、暖通系統的管路中和設備(bei)上(shang)，公稱(cheng)通徑(jing)≤200mm，宜選用填料式圓錐形旋塞(sai)閥。

五、旋塞(sai)閥有關標準規范

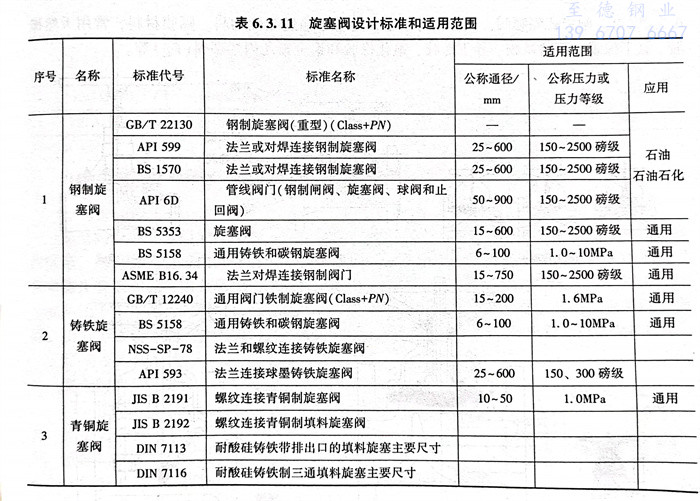

  旋塞閥有關標準規(gui)范見表6.3.11。

六、國外旋塞閥規(gui)范應用

  旋塞閥設計制造(zao)按API599。結構長度按 ASME B16.10。法(fa)蘭尺寸按ASME B16.5。閥門檢(jian)查(cha)和試(shi)驗(yan)按API 598。
