一(yi)、隔膜閥概述

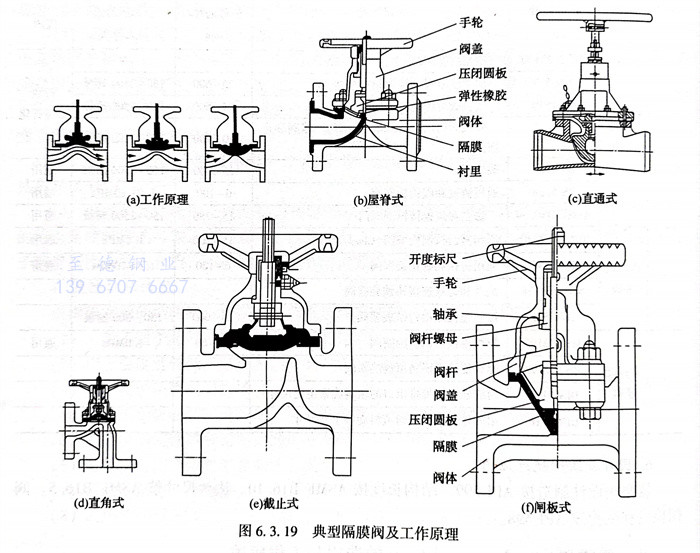

  隔膜閥的結構形式與一般閥門很不相同，是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜閥的工作溫度通常受隔膜和閥體襯里所使用材料的限制，它的工作溫度范圍大約為-50～175℃。隔膜閥結構簡單，只由閥體、隔膜和閥蓋組合件三個主要部件構成。該閥易于快速拆卸和維修，更換隔膜可以在現場及短時間內完成。隔膜閥的工作原理見圖6.3.1919(a)。典型隔膜閥見圖6.3.19（b）～（6.3.19(b)~(f)。

二、隔膜閥的(de)分(fen)類

 1. 按(an)襯(chen)(chen)里(li)，隔(ge)膜(mo)閥(fa)有襯(chen)(chen)膠隔(ge)膜(mo)閥(fa)、襯(chen)(chen)氟(fu)隔(ge)膜(mo)閥(fa)、無襯(chen)(chen)里(li)隔(ge)膜(mo)閥(fa)、塑料隔(ge)膜(mo)閥(fa)等。

 2. 按結構形(xing)式分(fen)三類。

   ①. 屋脊式，也稱突緣(yuan)式，是最基本的(de)一類(lei)。它的(de)結(jie)構(gou)形狀如圖6.3.19（b）所示。閥體(ti)是襯里(li)的(de)；隔(ge)膜閥閥體(ti)襯里(li)，就(jiu)是為了(le)發揮(hui)它的(de)耐腐蝕特性。這類(lei)結(jie)構(gou)除直通式之外，還可做成(cheng)直角(jiao)式。如圖6.3.19（c）、圖6.3.19（d）所示。

   ②. 截止(zhi)式(shi)，結構形(xing)(xing)狀與(yu)截止(zhi)閥相似(si)，見圖6.3.19（e）。這(zhe)種形(xing)(xing)式(shi)的(de)閥門(men)，流體阻(zu)力比屋脊式(shi)大，但密封(feng)面積大，密封(feng)性能好(hao)，可用于真(zhen)空(kong)度高的(de)管路。

   ③. 閘板式，結構形(xing)式與閘閥相似，見圖6.3.19（f）。閘板式隔(ge)膜閥，流(liu)體阻(zu)力最小，適合于輸送(song)黏(nian)性(xing)物(wu)料(liao)。隔(ge)膜材料(liao)，常用天然橡(xiang)膠、氯(lv)丁(ding)(ding)(ding)橡(xiang)膠、丁(ding)(ding)(ding)腈橡(xiang)膠、異(yi)丁(ding)(ding)(ding)橡(xiang)膠、氟化橡(xiang)膠和聚(ju)全(quan)氟乙丙烯塑料(liao)(F46)等。

三、隔膜閥的優(you)點

（1）流體(ti)阻力小(xiao)。

（2）能使(shi)用于含(han)硬質懸浮物的介(jie)質。

（3）由(you)于介質只跟閥體和隔膜接(jie)觸，所以無(wu)須填料函，不存在填料函泄漏問題，對(dui)閥桿部分無(wu)腐蝕的可能。

（4）只要對(dui)襯里材料和隔(ge)膜進行恰(qia)當的選擇，便可(ke)適應廣泛的腐(fu)蝕介質，例如酸、堿類流(liu)體。

四、隔膜閥有關標準規范(fan)

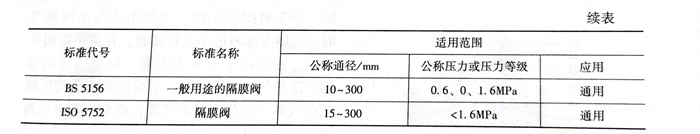

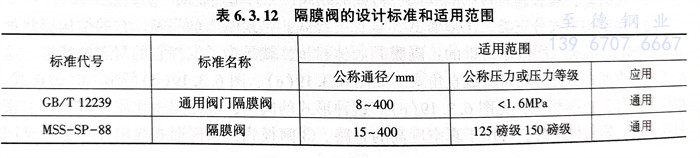

  隔膜閥有關標準規范見表6.3.12。
