一、限流孔板的作用與形(xing)式
限流(liu)孔板設(she)置在管(guan)道中用(yong)于限制(zhi)流(liu)體的(de)流(liu)量或降低流(liu)體的(de)壓(ya)力。有的(de)設(she)計(ji)單位由管(guan)道專(zhuan)業負責選用(yong)，有的(de)設(she)計(ji)單位由儀表專(zhuan)業負責選用(yong)。限流(liu)孔板根(gen)據(ju) GB/T 2624、HG/T20570、GD 2000、GD 87等(deng)標準設(she)計(ji)制(zhi)造。
限流(liu)孔(kong)板用于以下幾個(ge)方面：
①. 工藝物料(liao)需要降壓且精度要求不高。
②. 在管道中閥門上、下游需要有較大壓降時，為減少流體對閥門的沖蝕，當經孔板節流不會產生氣相時，可在閥門上游串聯孔板。
③. 流(liu)體需要小(xiao)流(liu)量(liang)且連續流(liu)通的地方，如(ru)泵的沖洗管(guan)道、熱備(bei)用泵的旁路(lu)管(guan)道（低(di)流(liu)量(liang)保(bao)護管(guan)道）、分析(xi)取(qu)樣(yang)管(guan)等場所。
④. 需(xu)要降(jiang)壓以減(jian)少噪(zao)聲或磨損的(de)地方，如(ru)放空(kong)系統。
限(xian)流(liu)(liu)(liu)(liu)孔(kong)板(ban)為(wei)一同(tong)心銳孔(kong)板(ban)，用于限(xian)制流(liu)(liu)(liu)(liu)體(ti)(ti)的(de)(de)(de)流(liu)(liu)(liu)(liu)量或降(jiang)低(di)流(liu)(liu)(liu)(liu)體(ti)(ti)的(de)(de)(de)壓力(li)(li)。流(liu)(liu)(liu)(liu)體(ti)(ti)通(tong)過(guo)孔(kong)板(ban)就會產生壓力(li)(li)降(jiang)，通(tong)過(guo)孔(kong)板(ban)的(de)(de)(de)流(liu)(liu)(liu)(liu)量則隨壓力(li)(li)降(jiang)的(de)(de)(de)增大而增大。但當壓力(li)(li)降(jiang)超(chao)過(guo)一定(ding)數值，即超(chao)過(guo)臨界壓力(li)(li)降(jiang)時，不(bu)論出口壓力(li)(li)如何降(jiang)低(di)，流(liu)(liu)(liu)(liu)量將(jiang)維持一定(ding)的(de)(de)(de)數值而不(bu)再增加。限(xian)流(liu)(liu)(liu)(liu)孔(kong)板(ban)就是根據這個原理用來限(xian)制流(liu)(liu)(liu)(liu)體(ti)(ti)的(de)(de)(de)流(liu)(liu)(liu)(liu)量或降(jiang)低(di)流(liu)(liu)(liu)(liu)體(ti)(ti)的(de)(de)(de)壓力(li)(li)。
限(xian)流(liu)孔板作(zuo)為節流(liu)元(yuan)件，由于具有結構(gou)簡單、易加工、制(zhi)造成(cheng)本低(di)、安裝方便等優點，在滿(man)足(zu)工藝(yi)要求的(de)前提(ti)下(xia)，使用(yong)限(xian)流(liu)孔板代替調節閥來限(xian)定流(liu)量或降低(di)壓力(li)，將會(hui)大大地降低(di)投資和操作(zuo)維修費用(yong)，因此在國外(wai)已被(bei)廣泛地應用(yong)于工藝(yi)裝置，對裝置的(de)安全(quan)運(yun)行起著(zhu)重要的(de)作(zuo)用(yong)。

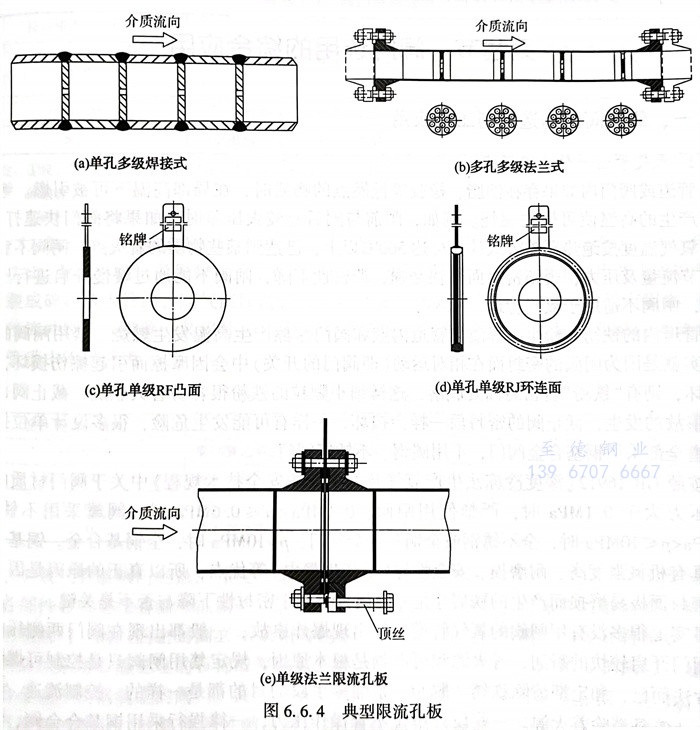

限流孔板(ban)(ban)(ban)(ban)按(an)(an)孔板(ban)(ban)(ban)(ban)上開(kai)孔數分為單孔板(ban)(ban)(ban)(ban)和(he)多(duo)孔板(ban)(ban)(ban)(ban)，按(an)(an)板(ban)(ban)(ban)(ban)數可分為單板(ban)(ban)(ban)(ban)和(he)多(duo)板(ban)(ban)(ban)(ban)。公稱(cheng)直徑：10mm≤DN≤1000mm，公稱(cheng)壓(ya)力：PN≤42MPa。工作溫度：50℃≤t≤550℃ ，連接方式：焊接、法蘭連接。典型限流孔板(ban)(ban)(ban)(ban)見圖6.6.4。
二、限流(liu)孔板選型的(de)一般要求(qiu)
1. 氣體、蒸汽
為(wei)了避免使用(yong)限(xian)(xian)流(liu)(liu)孔板(ban)(ban)(ban)(ban)的管路出現噎(ye)塞(sai)流(liu)(liu)，限(xian)(xian)流(liu)(liu)孔板(ban)(ban)(ban)(ban)后壓(ya)力(li)(P2)不(bu)能(neng)小于(yu)板(ban)(ban)(ban)(ban)前壓(ya)力(li)(p1)的55％，即P2≥0.55p1，因此當P2<0.55p1 時，不(bu)能(neng)用(yong)單板(ban)(ban)(ban)(ban)，要選擇多板(ban)(ban)(ban)(ban)。板(ban)(ban)(ban)(ban)數要保證(zheng)每板(ban)(ban)(ban)(ban)的板(ban)(ban)(ban)(ban)后壓(ya)力(li)大于(yu)板(ban)(ban)(ban)(ban)前壓(ya)力(li)的55％。
2. 液體(ti)
當(dang)液體(ti)壓降小于或(huo)等于2.5MPa時(shi)，選(xuan)擇(ze)單板孔板。當(dang)液體(ti)壓降大于2.5MPa時(shi)，選(xuan)擇(ze)多板孔板，且使每(mei)塊孔板的壓降小于2.5MPa。
三、孔數的確定

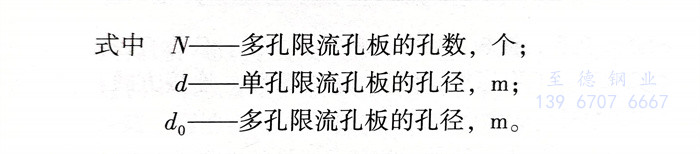

管道(dao)公稱(cheng)直徑≤150mm的(de)管路(lu)，通(tong)常采用單孔(kong)(kong)孔(kong)(kong)板(ban)；150mm時，采用多孔(kong)(kong)孔(kong)(kong)板(ban)。多孔(kong)(kong)孔(kong)(kong)板(ban)的(de)孔(kong)(kong)徑（do），一般可選(xuan)用12.5mm，20mm，25mm，40mm。在計算多孔(kong)(kong)孔(kong)(kong)板(ban)時，首先(xian)按單孔(kong)(kong)孔(kong)(kong)板(ban)求(qiu)出孔(kong)(kong)徑（d），然(ran)后(hou)按式（6.6.1）求(qiu)取選(xuan)用的(de)多孔(kong)(kong)孔(kong)(kong)板(ban)的(de)孔(kong)(kong)數(shu)（N）。
