關(guan)于安全閥排(pai)放(fang)反(fan)力的計(ji)算(suan)，以下公式供在設計(ji)中參考使用(yong)，作為正式計(ji)算(suan)時應根(gen)據(ju)安全閥出口管線的走(zou)向配置、管架設置、介質(zhi)特(te)性及業主或專利商要求，參見原文進行計(ji)算(suan)。

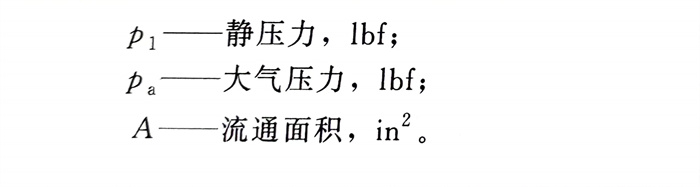

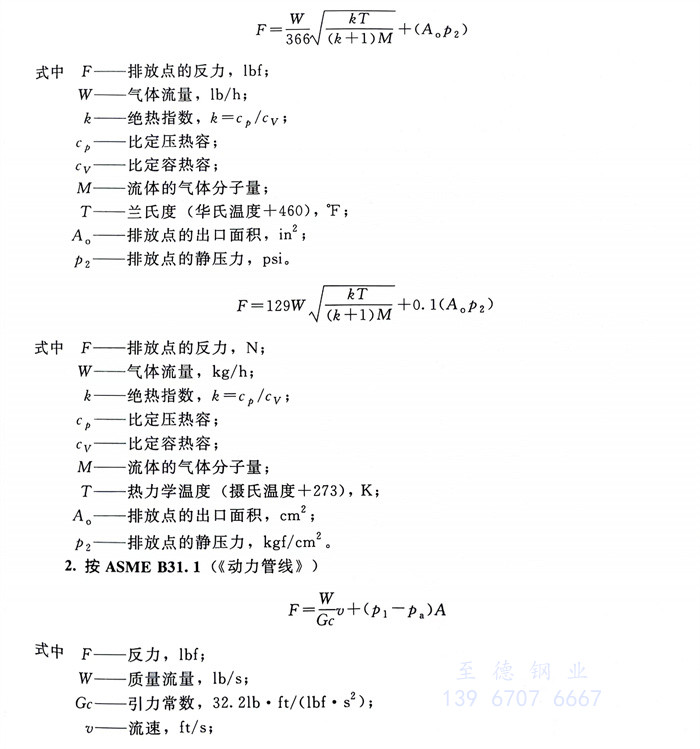

  1. 按API RP 520 Part II（《安(an)全閥的尺寸、選擇(ze)和安(an)裝(zhuang)》PartII安(an)裝(zhuang)）

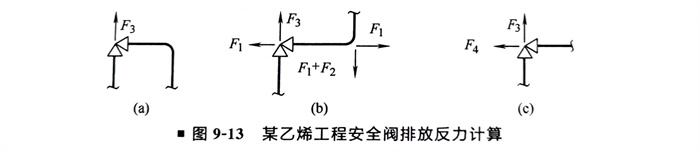

  某安全閥排放反(fan)力計算工程實例如(ru)圖9-13所示(shi)。

  在(zai)某乙烯工程項目中，安全(quan)閥的(de)反(fan)力計算(suan)是根據(ju)ASMEB31.1的(de)計算(suan)原理(li)和提供的(de)計算(suan)公式(shi)，采用Excel表格編輯(ji)了(le)(le)公式(shi)，使用時(shi)，只需要(yao)在(zai)指定格內輸入必要(yao)信息(xi)數(shu)據(ju)，會自動得出F1、F2、F3、F4各力的(de)大小。對(dui)于成批(pi)計算(suan)時(shi)，方便(bian)了(le)(le)很多。

  圖(tu)（a）是(shi)閉(bi)式(shi)排(pai)放系(xi)統(tong)，圖(tu)（b）是(shi)開式(shi)排(pai)放系(xi)統(tong)，圖(tu)（c）是(shi)閉(bi)式(shi)排(pai)放系(xi)統(tong)或開式(shi)排(pai)放系(xi)統(tong)的瞬時沖擊荷載。F1、F2、F3、F4的計算公式(shi)已經在表中列出。

  圖）（閉(bi)式排放系統(tong)）或圖（b）（開式排放系統(tong)）計算(suan)(suan)時，都要再(zai)(zai)計算(suan)(suan)圖（c），并分別與(yu)圖（c）相應的(de)力進行(xing)比較(jiao)，取其(qi)中(zhong)較(jiao)大(da)(da)的(de)值。例如(ru)，在計算(suan)(suan)閉(bi)式系統(tong)的(de)F3時，先計算(suan)(suan)圖（a）的(de)F3，再(zai)(zai)計算(suan)(suan)圖（c）的(de)F3比較(jiao)兩者的(de)值，取大(da)(da)者。
