高純鐵素體不銹(xiu)鋼(gang) Cr18Mo2 性(xing)能與特點

a. 力學性能(neng)和脆(cui)性轉變溫度

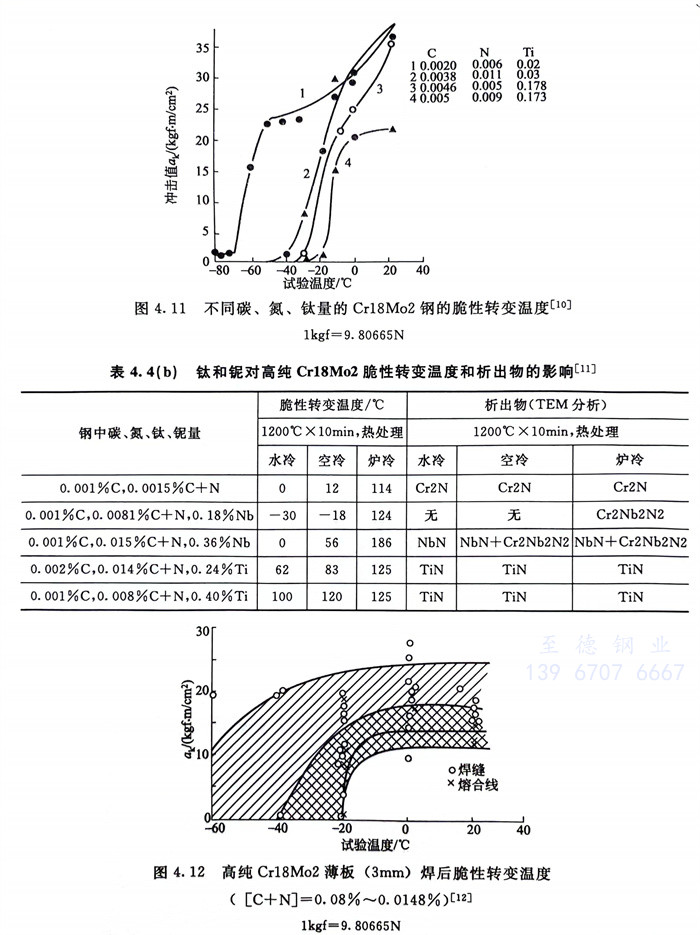

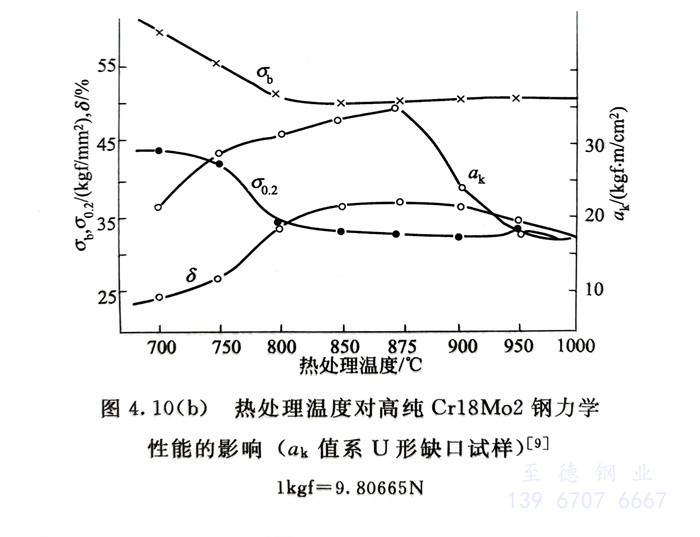

   一些結果見圖(tu)4.10（b）～圖(tu)4.12。可(ke)以(yi)(yi)(yi)(yi)看出(chu)，適(shi)宜的(de)熱處理可(ke)以(yi)(yi)(yi)(yi)獲(huo)得滿意(yi)的(de)塑、韌性(xing)［圖(tu)4.10（b）］；盡量降低鋼(gang)中(zhong)的(de)碳、氮含量，適(shi)量的(de)鈦含量，可(ke)使此鋼(gang)的(de)脆(cui)性(xing)轉(zhuan)變(bian)溫度(du)(du)降到-20℃以(yi)(yi)(yi)(yi)下（圖(tu)4.11）；在(zai)模擬焊接(jie)(jie)條(tiao)件（1200℃×10min）并以(yi)(yi)(yi)(yi)不(bu)同(tong)速(su)度(du)(du)冷卻，所試驗的(de)高(gao)純(chun)(chun)Cr18Mo2鋼(gang)中(zhong)僅含0.001％～0.002％C，但C + N含量均(jun)≤0.015％，不(bu)論是否添加穩定元素(su)Ti、Nb，只(zhi)要有(you)氮化物析出(chu)，也同(tong)樣(yang)會顯著提高(gao)鋼(gang)的(de)脆(cui)性(xing)轉(zhuan)變(bian)溫度(du)(du)［表4.4（b）］，而薄截面尺(chi)寸（3mm）的(de)高(gao)純(chun)(chun)Cr18Mo2的(de)焊接(jie)(jie)接(jie)(jie)頭（焊縫和熔(rong)合線(xian)）脆(cui)性(xing)轉(zhuan)變(bian)溫度(du)(du)也可(ke)低于(yu)-20℃以(yi)(yi)(yi)(yi)下（圖(tu)4.12）。

b. 耐蝕性

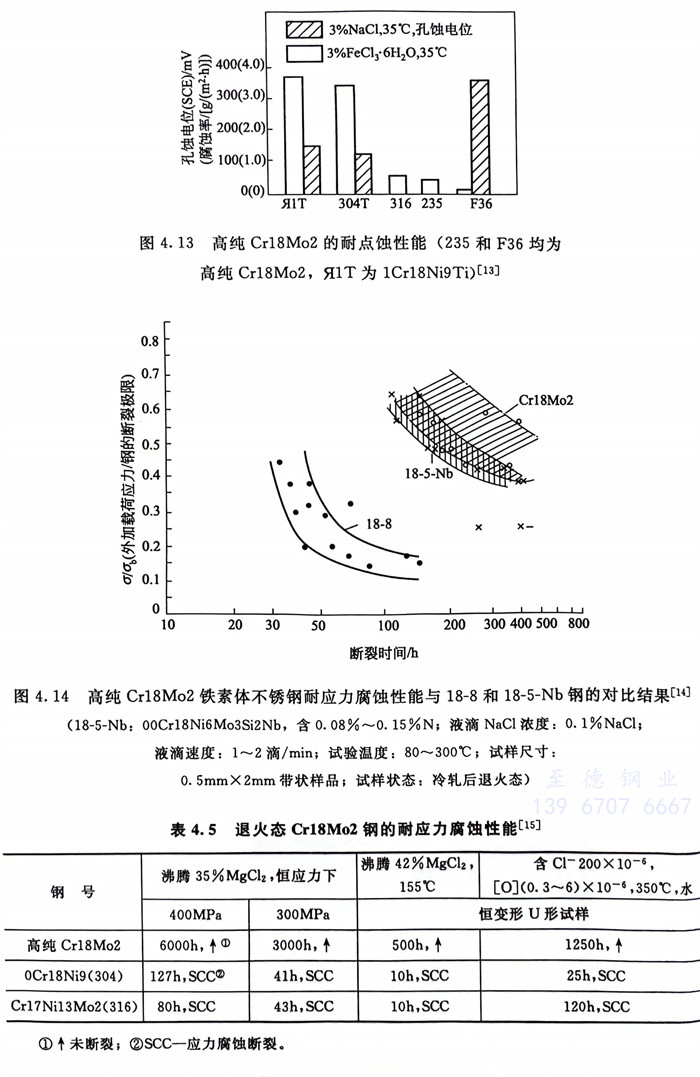

  高純Cr18Mo2的耐全面腐蝕和耐局部腐蝕性均優于0Cr18Mo2和00Cr18Mo2，在許多條件下與316（0Cr17Ni14Mo2）不(bu)銹鋼相當或稍優。高純Cr18Mo2不銹鋼耐氯化物應力腐蝕性能優良。一些經驗結果見圖4.13、圖 4.14 和表 4.5 。

c. 冷成型性

  高純Cr18Mo2具有良(liang)好的冷成(cheng)型性(xing)，一些試驗結(jie)果見表4.6和表4.7。此鋼還(huan)具有良(liang)好的切(qie)削性(xing)，見圖4.15。

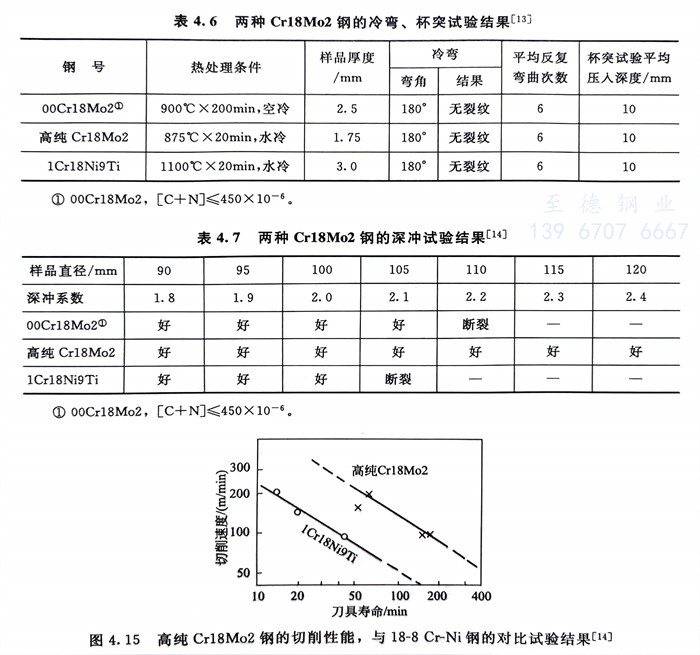

  表4.6 兩種Cr18Mo2鋼的冷彎、杯突(tu)試驗結(jie)果

  表(biao)4.7 兩種Cr18Mo2鋼的深沖試驗結果

  圖4.15 高純Cr18Mo2鋼(gang)的切削(xue)性能(neng)，與18-8 Cr-Ni鋼(gang)的對比試驗(yan)結果(guo)

d. 焊接(jie)性

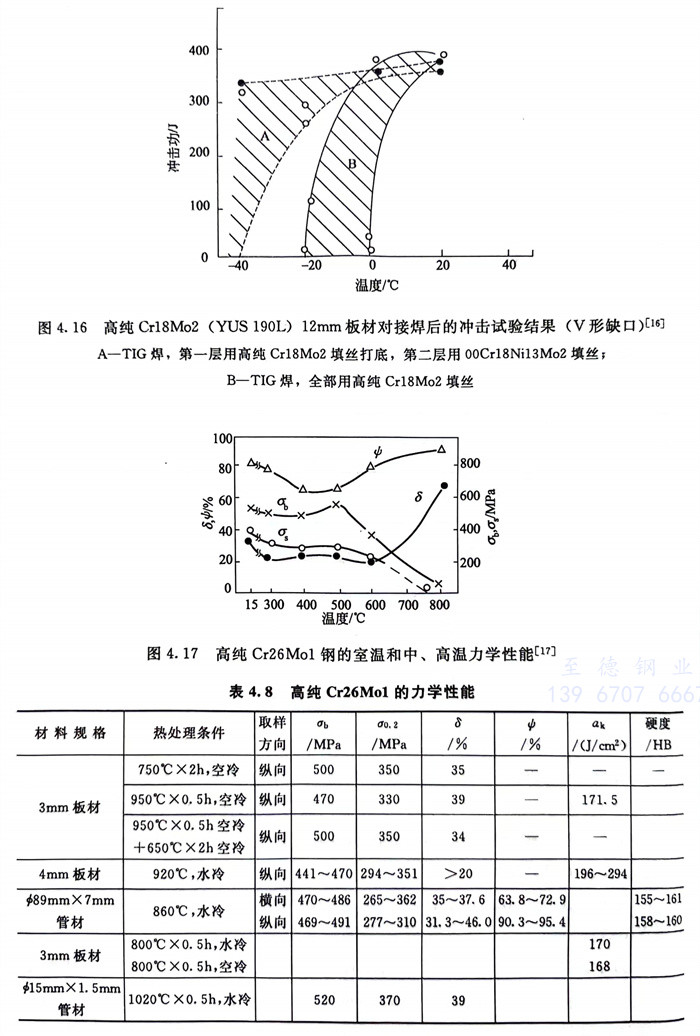

  高純Cr18Mo2焊接性良好，焊后脆性轉變溫度≤-20℃（圖4.12），含穩定化元素Ti、Nb時，沒有晶間腐蝕敏感性。當采用奧(ao)氏體不(bu)銹鋼作為焊接填絲時，焊后可獲更為滿意的脆性轉變溫度和韌性（圖4.16）。
