·熱(re)軋1Cr18Ni9Ti 不銹鋼中(zhong)板一般系熱(re)處(chu)理、酸(suan)洗(xi)后交貨,但使用中(zhong)發(fa)現在原表面(mian)殘留有局部氧化皮處(chu)出(chu)現嚴重銹蝕(shi)。

·對1Cr18Ni9T i 熱軋(ya)不銹鋼中板經熱軋并熱處理后的表面氧化皮進行了分析:氧化皮通常有三層。內層為Cr₂O₃和Cr₂O₃·FeO,中間層為Fe₃O₄,外層為Fe₂O₃.

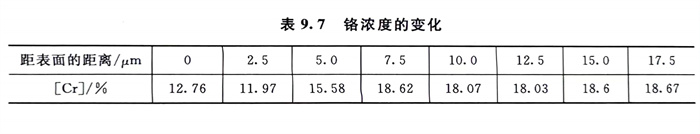

  隨距表(biao)面距離的不同(tong),鉻濃度的變化見表(biao)9.7(基(ji)體鉻量為18.65%)。

  從表9.7中可知,由于氧化皮(pi)的形(xing)成,表面有貧鉻區產生。這是導(dao)致氧化皮(pi)處嚴重銹蝕的原因。

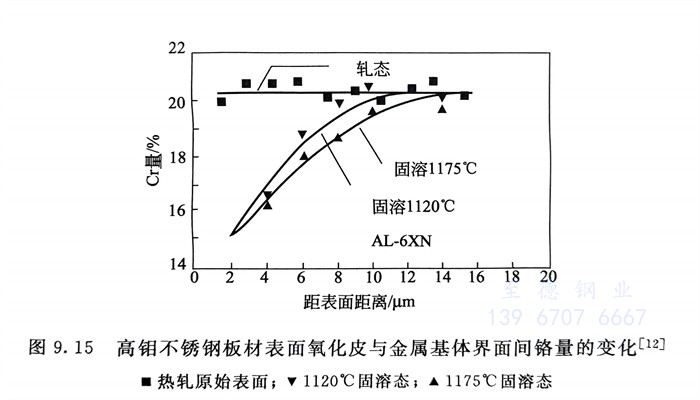

  ·國(guo)外曾對00Cr21Ni25Mo6N高鉬不銹鋼熱軋板表面氧(yang)化(hua)皮和基(ji)體間的鉻(ge)(ge)(ge)量變化(hua)進(jin)行了(le)分析,結果表明(圖(tu)9.15);貧鉻(ge)(ge)(ge)層有12μm厚,鉻(ge)(ge)(ge)量最低處濃(nong)度(du)約為(wei)15%。氧(yang)化(hua)皮的存(cun)在,表面層的鉻(ge)(ge)(ge)量降低,使此(ci)鋼的耐點蝕性能下降。
