國內外大量采用二氧化碳汽提工藝來生產尿素（一種高效化肥）。一般是在高壓（140～250atm，1atm＝101325Pa）和溫度180～210℃條件下，由二氧化碳與氨合成。在高溫、高壓下，尿素生產過程中的中間反應物-氨基甲酸銨（尿素甲銨液）等，對不(bu)銹(xiu)鋼(gang)有強烈的腐蝕性-破壞不銹鋼的鈍化膜并有去鈍化作用。在缺氧的條件下，00Cr17Ni14Mo2（316L）的腐蝕率可高達50mm/a，但若向尿素中加氧，由于可使不銹鋼鈍化，從而使00Cr17Ni14Mo2不銹鋼在尿素生產裝置上的應用成為了可能。但使用后發現普通00Cr17Ni14Mo2耐蝕性尚不足，隨后開發了專用于尿素生產的尿素級不銹鋼（316UG）。

  316UG要求鋼中(zhong)鉻量(liang)要≥18％，由于(yu)C、S、P等(deng)元素和殘余δ-鐵(tie)(tie)素體的(de)有害作用，要求C含量(liang)≤0.02％，P和S 含量(liang)≤0.015％，δ-鐵(tie)(tie)素體≤0.6％。為保證(zheng)δ鐵(tie)(tie)素，鋼中(zhong)鎳量(liang)應在中(zhong)、上限(xian)，316UG已廣泛用于(yu)二(er)氧(yang)化碳汽(qi)提法生產(chan)尿素的(de)合成塔等(deng)四大高壓設備的(de)塔體和構件(jian)。

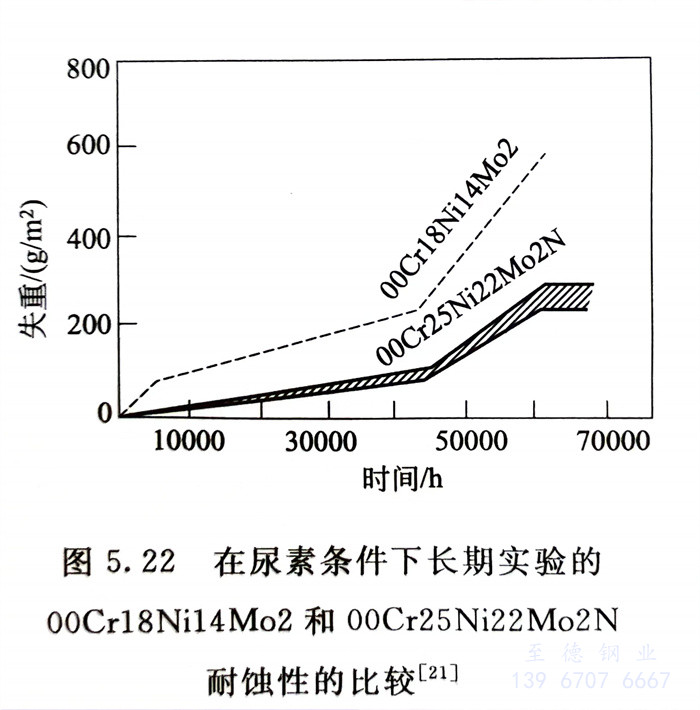

  00Cr25Ni22Mo2N（2RE69）是目前優于316UG的最好的一(yi)種耐高(gao)溫、高(gao)壓下尿素腐(fu)蝕的一(yi)種高(gao)牌(pai)號不(bu)銹鋼(gang)。由于316UG長期使用后耐蝕性仍(reng)顯不(bu)足(zu)（圖5.22），00Cr25Ni22Mo2N的使用范圍在(zai)不(bu)斷擴大。

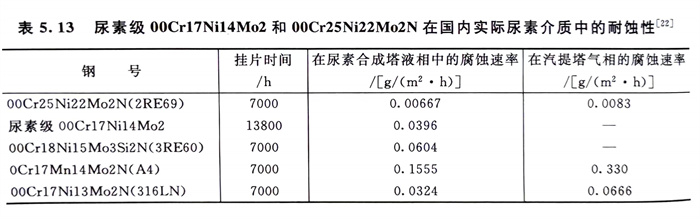

  表5.13列出了尿素級(ji)316L（316UG）和00Cr25Ni22Mo2在國內(nei)大型尿素生(sheng)產廠實際(ji)掛片試(shi)驗結果(guo)。可以看出，在尿素合成塔和汽提塔中，00Cr25Ni22Mo2N的耐蝕性是最好(hao)的。而無鎳的鉻錳氮不銹鋼(gang)0Cr17Mn14Mo2N （A4）的耐蝕性則是最差(cha)的。
