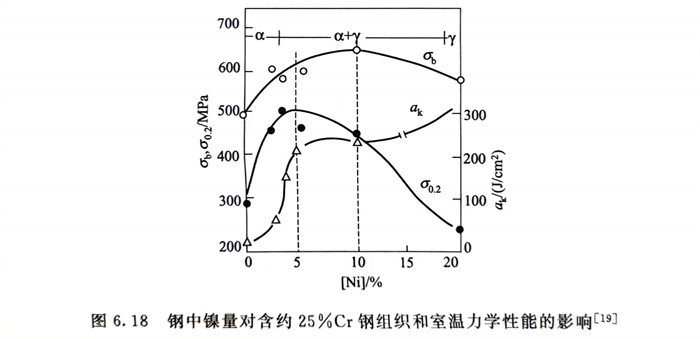

圖6.18系浙江至德鋼業有限公司試驗取得的結果。在含25％Cr雙相不銹(xiu)鋼管的情況下，加入不同鎳量，調整不同的鉻當量／鎳當量以獲得不同的相比例并測定了它們的力學性能。可以看出，隨鋼中鎳量的增加，此鋼從單相鐵素體向α＋γ雙相組織過渡，當含鎳量約達18％時，又基本上系單相奧氏體。在雙相區內，當含鎳量在約5％時，鋼的屈服強度達到最高值，此時的a／γ比例并不到1：1，鎳量再增加，y量加大，則屈服強度明顯下降；當含鎳量約達10％，此時γ量已超過50％，鋼的抗拉強度達到最高值，隨后稍有下降；而鋼的沖擊韌性值則隨鎳量增加、γ相量的增多而提高，達單一奧氏體組織時，此鋼具有最高的沖擊韌性值。

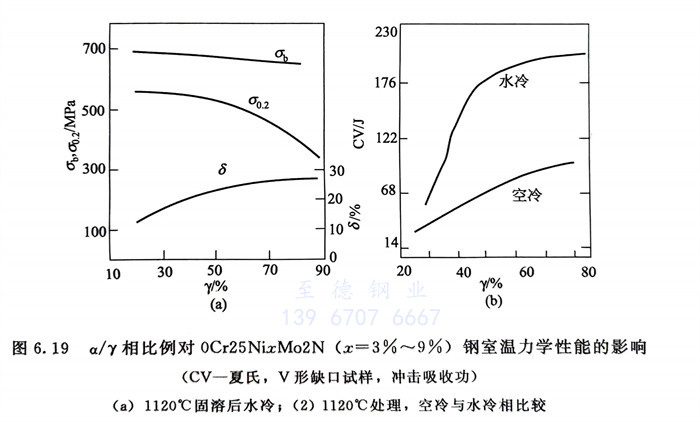

  圖(tu)(tu)6.19系含(han)3％～9％Ni的(de)(de)(de)0Cr25NixMo2N雙相不(bu)(bu)銹(xiu)鋼(gang)(gang)管(guan)，經不(bu)(bu)同固(gu)溶(rong)處理(li)后的(de)(de)(de)相比例對鋼(gang)(gang)的(de)(de)(de)力學性(xing)能(neng)的(de)(de)(de)影(ying)響。可以看出，隨γ奧氏體量增加，屈服強度明(ming)顯(xian)下降，而(er)伸長率和沖(chong)擊功則明(ming)顯(xian)上升，此結果(guo)與(yu)圖(tu)(tu)6.18的(de)(de)(de)結果(guo)基(ji)本(ben)一(yi)致。圖(tu)(tu)中冷(leng)(leng)卻速(su)度（水冷(leng)(leng)、空冷(leng)(leng)）不(bu)(bu)同，鋼(gang)(gang)的(de)(de)(de)沖(chong)擊功差別(bie)較大，這顯(xian)示了鋼(gang)(gang)中鐵素體的(de)(de)(de)存(cun)在，碳、氮化物(wu)析出的(de)(de)(de)影(ying)響。

  研究表明，雙(shuang)(shuang)相(xiang)(xiang)不銹(xiu)鋼(gang)管(guan)的(de)力學性(xing)能(neng)中的(de)強度，在很大程(cheng)度上(shang)取決于α相(xiang)(xiang)量(liang)(liang)，而(er)塑、韌性(xing)則取決于γ相(xiang)(xiang)量(liang)(liang)。但是，同(tong)一種雙(shuang)(shuang)相(xiang)(xiang)不銹(xiu)鋼(gang)，由于固溶(rong)溫(wen)度不同(tong)，雖然也會(hui)具有不同(tong)相(xiang)(xiang)比(bi)(bi)例(li)(li)，但是，此時(shi)不僅相(xiang)(xiang)比(bi)(bi)例(li)(li)有變(bian)化，而(er)且(qie)還會(hui)有其(qi)他(ta)相(xiang)(xiang)的(de)溶(rong)解和(he)析出以及兩相(xiang)(xiang)中合(he)(he)金(jin)(jin)元素(su)(su)的(de)重新分配等的(de)變(bian)化，與僅以合(he)(he)金(jin)(jin)元素(su)(su)即鉻當量(liang)(liang)／鎳當量(liang)(liang)來調整(zheng)(zheng)(zheng)鋼(gang)的(de)相(xiang)(xiang)比(bi)(bi)例(li)(li)相(xiang)(xiang)比(bi)(bi)，用熱處(chu)理溫(wen)度來調整(zheng)(zheng)(zheng)相(xiang)(xiang)比(bi)(bi)例(li)(li)影響的(de)因素(su)(su)較多(duo)。故雙(shuang)(shuang)相(xiang)(xiang)不銹(xiu)鋼(gang)管(guan)多(duo)用合(he)(he)金(jin)(jin)元素(su)(su)來調整(zheng)(zheng)(zheng)鋼(gang)的(de)相(xiang)(xiang)比(bi)(bi)例(li)(li)。
