此處包(bao)括低鎳(nie)、高錳量的AISI 205和在AISI 201、AISI 202基(ji)礎上開發的非AISI牌號(hao)。

一、低鎳(nie)高(gao)錳的AISI 205（1Cr17Mn15Ni1.5N0.3）

     此鋼(gang)較AISI 201加工硬化傾向小，希望用于旋壓和特殊的深拉伸以及(ji)無磁、低溫等用途。

二、低(di)冷加工硬化(hua)鋼211（0Cr16.5Mn6Ni5.5Cu1.7）

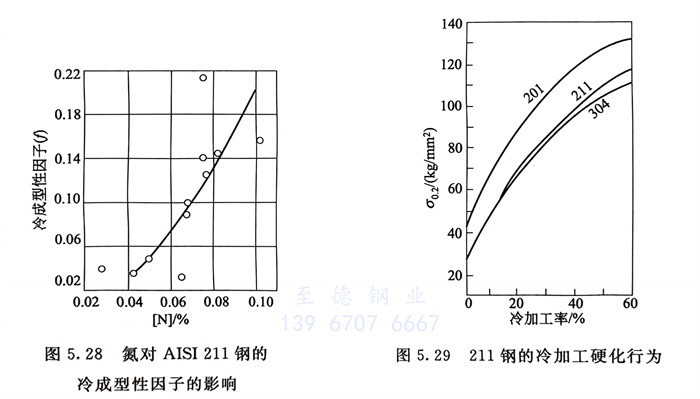

     211鋼系在 AISI 201的(de)(de)基礎上(shang)提鎳、去氮(dan)和加銅(tong)(tong)。提鎳和加銅(tong)(tong)可(ke)降(jiang)低(di)鋼的(de)(de)冷(leng)(leng)加工硬化(hua)(hua)傾(qing)向。鎳和銅(tong)(tong)均可(ke)穩定奧氏體，提高鋼的(de)(de)層錯能。去氮(dan)，把鋼中氮(dan)量降(jiang)到≤0.05％，可(ke)使氮(dan)的(de)(de)固溶強化(hua)(hua)作用下降(jiang)，以降(jiang)低(di)鋼的(de)(de)冷(leng)(leng)成型性(xing)因子（f）（見(jian)圖5.28），有(you)益(yi)于改(gai)善鋼的(de)(de)冷(leng)(leng)成型性(xing)。

     圖5.29系(xi)(xi)211鋼的冷(leng)加工(gong)硬化行為。可(ke)以(yi)看(kan)出，211鋼的冷(leng)加工(gong)硬化敏感性低(di)于AISI 201，但(dan)與AISI 304相近(jin)。211鋼的沖孔、打(da)印、彎曲(qu)、拉(la)伸等(deng)也與AISI 304相同，是一(yi)種在(zai)冷(leng)成型性方面可(ke)與304互(hu)換(huan)的鉻(ge)錳(meng)系(xi)(xi)鋼。

三、204Cu （0Cr17Mn8Ni2.5Cu3N）

     此鋼(gang)(gang)(gang) 204Cu系在改進(jin)型201鋼(gang)(gang)(gang)基礎上加入了(le)2.0％～4.0％Cu，雖含氮(dan)量要(yao)求在0.05％～0.25％范圍內(nei)，但由于氮(dan)對冷(leng)成型性(xing)的不利影響，而又希望氮(dan)量盡(jin)量低的一種牌號。為了(le)節鎳(nie)，此鋼(gang)(gang)(gang)的含鎳(nie)量在1.5％～3.5％區間內(nei)，此鋼(gang)(gang)(gang)國內(nei)外(wai)均主要(yao)用(yong)于冷(leng)鐓用(yong)途。
