由于鋼中氮具有強烈的奧氏體形成和穩定能力以及對奧氏體的固溶強化作用，而奧氏(shi)體不銹鋼的耐點蝕、耐縫隙腐蝕等性能的高低又主要由鋼中鉻、鉬、氮的含量所決定，同時不加錳又可防止加入大量錳所帶來的負面影響。為此，國外也在開發無錳高氮的節鎳和無鎳奧氏體不(bu)銹(xiu)鋼并取得了進展。

   國(guo)外用加壓電(dian)渣爐冶煉了高氮（0.5％～1.5％N）無錳(meng)節鎳的Cr-Mo-Ni-N 和(he)無錳(meng)無鎳的Cr-Mo-N不銹鋼并研究(jiu)了它們的性能(neng)（見(jian)圖5.37～圖5.39）。

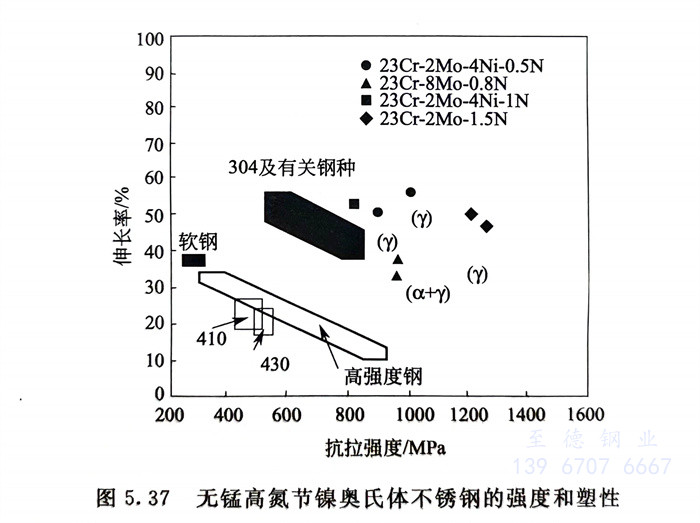

   從圖5.37 的結果可知，它們強度高，塑性(xing)好，室溫固(gu)溶(rong)態(tai)抗(kang)拉強度可達(da)≥1000MPa 或≥1200MPa，而伸(shen)長率(lv)δ則仍(reng)達(da)40％～60％。

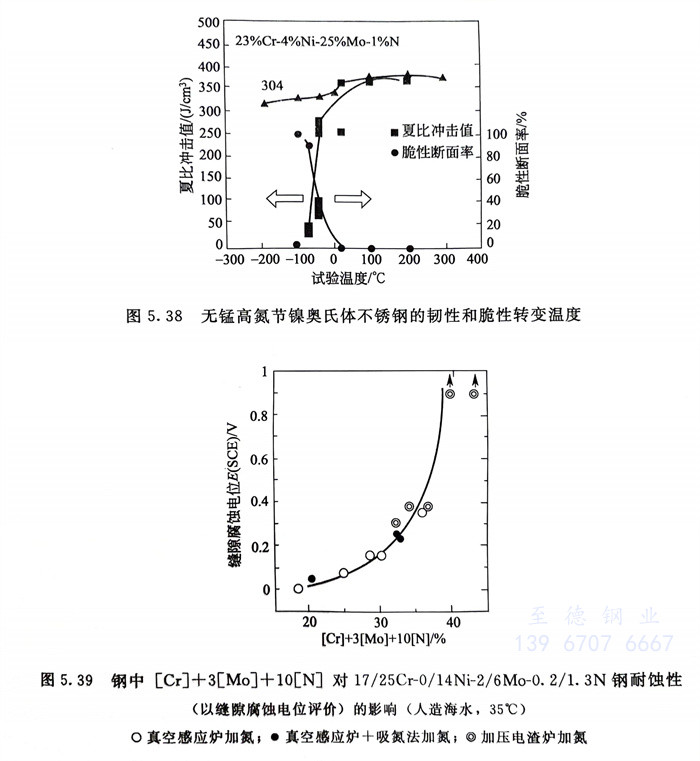

   從圖5.38可(ke)(ke)知(zhi)，它(ta)們雖(sui)然有(you)脆性(xing)轉變溫(wen)度，但可(ke)(ke)低到-50℃，同時，室溫(wen)韌性(xing)良好，且(qie)與(yu)18-8鉻(ge)鎳奧氏(shi)體不銹(xiu)鋼相當(dang)。

   從圖5.39可知，由(you)于鉻、鉬、氮含量(liang)高(gao)，它(ta)們在海水中具(ju)有(you)良好的(de)耐縫隙(xi)腐蝕性能。

   為了獲得良好的耐蝕性，鋼中殘余氧量應在20×10^-6 以下，為此，加壓電渣爐所用渣系和脫氧劑種類及用量等均需予以合理控制。
