雙相不銹鋼(gang)管(guan)耐點蝕、耐縫隙腐蝕等局部腐蝕的性能良好，因此對于防止以點蝕、縫隙腐蝕為起源的腐蝕疲勞極為有益；雙相不銹鋼具有雙相結構，不僅具有較高的腐蝕疲勞強度，而且一旦出現腐蝕疲勞裂紋，其擴展速率也較單相鋼要慢。因此，人們也常常把選用雙相不銹(xiu)鋼作為解決不銹鋼管腐蝕疲勞問題的重要手段。

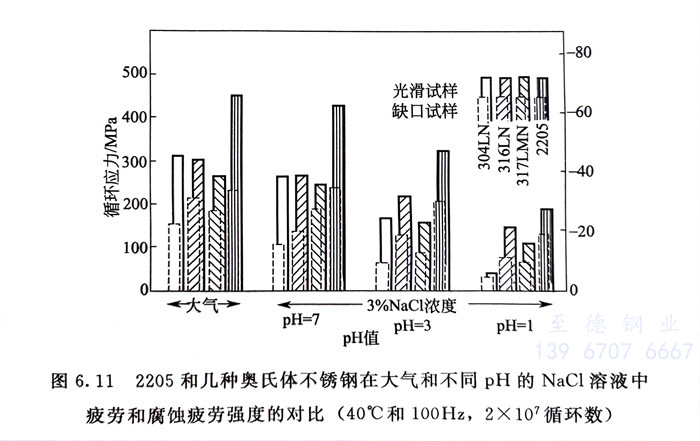

  圖6.11 系在(zai)大氣和3％NaCl介質中進行試驗所取得的結果。可以看出，2205雙相(xiang)不銹鋼(gang)管的疲(pi)勞強度(du)高于304LN（00Cr18Ni10N）、316LN（00Cr17Ni4Mo2N）和317LMN （00Cr17Ni13Mo3N）等奧氏(shi)體不銹鋼(gang)。

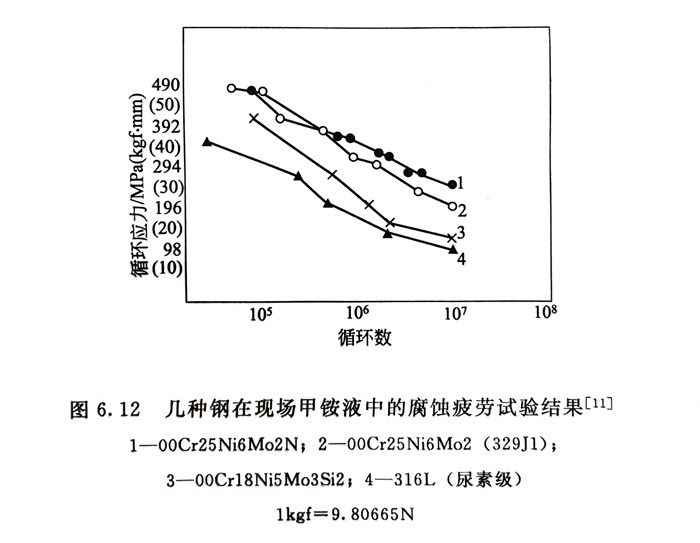

  國內尿素(su)生產曾(ceng)出現多起00Cr17Ni4Mo2不銹鋼管制甲(jia)銨泵缸體的腐(fu)蝕疲勞斷裂(lie)。為解(jie)決此問(wen)題，在(zai)(zai)生產現場進行了(le)幾種(zhong)不銹鋼在(zai)(zai)甲(jia)銨液中的腐(fu)蝕疲勞試驗(yan)，結(jie)果(guo)見(jian)圖6.12。從圖6.12可(ke)知(zhi)，所試驗(yan)的三(san)種(zhong)雙(shuang)相(xiang)不銹鋼的耐甲(jia)銨液腐(fu)蝕疲勞性能均優于00Cr17Ni4Mo2。根據這一結(jie)果(guo)，國內一直在(zai)(zai)選用(yong)雙(shuang)相(xiang)不銹鋼制甲(jia)銨泵缸體，使用(yong)效果(guo)良好。

  20世紀70年(nian)(nian)代國內(nei)有一重要工程(cheng)，按國外設計(ji)大量(liang)選用(yong)4Cr14Ni14W2Mo不銹耐熱鋼(gang)做(zuo)立(li)管(guan)螺栓(shuan)。使用(yong)過程(cheng)中，5000個立(li)管(guan)螺栓(shuan)不斷出現大量(liang)斷裂(lie)，用(yong)戶認為系(xi)由(you)于強(qiang)度不足(zu)所(suo)致(zhi)，部分改(gai)用(yong)一種高強(qiang)度不銹鋼(gang)后，斷裂(lie)反而加(jia)速(su)。經研究，4Cr14Ni14W2Mo斷裂(lie)系(xi)由(you)于氯(lv)化物應力(li)腐蝕和(he)以點蝕為起(qi)源的(de)腐蝕疲勞所(suo)致(zhi)，全部改(gai)用(yong)國內(nei)研制的(de)00Cr26Ni6Ti和(he)00Cr26Ni7Mo2Ti雙相(xiang)不銹鋼(gang)后，5000個立(li)管(guan)螺栓(shuan)使用(yong)10年(nian)(nian)以上(shang)，未再出現任(ren)何一個螺栓(shuan)斷裂(lie)。
