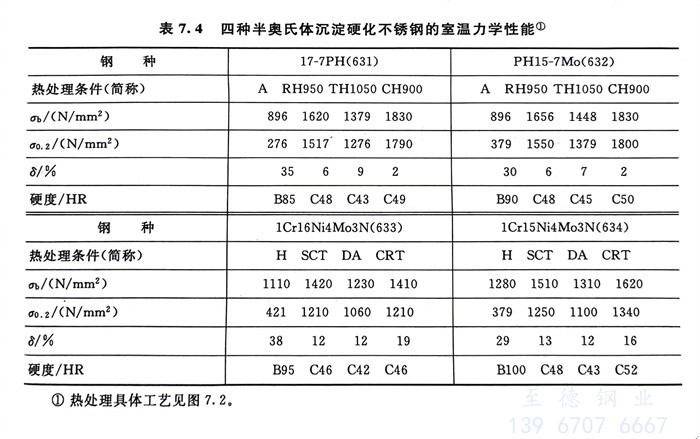

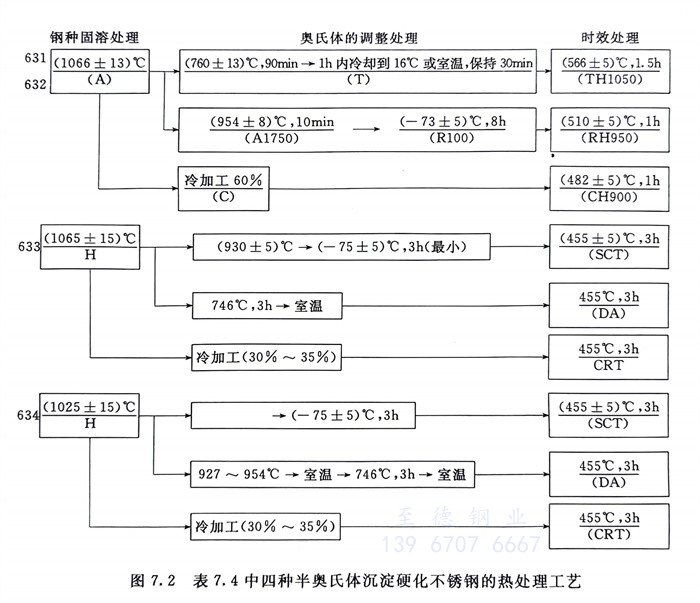

表7.4列入了四種半奧氏體沉淀硬化(hua)不銹鋼不同熱處理狀態的力學性能熱處理的具體工藝見圖7.2。


  由于馬氏體和(he)半奧(ao)氏體沉淀硬化不銹鋼具有高(gao)的強度水平，因此常(chang)常(chang)對氫脆敏(min)感，為(wei)此人們(men)多(duo)用過時效處理，降(jiang)低鋼的強度以防止氫脆的產生。


  對于沉淀硬(ying)化不銹鋼焊(han)后(hou)熱(re)影響區強度下降而引起的軟化問題，焊(han)接時需要(yao)予以注意。
