鎢極(ji)氬(ya)弧(hu)焊(han)(han)(han)(han)雖然能獲(huo)得(de)優良的(de)(de)焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)質(zhi)量，但由于受(shou)到鎢極(ji)許用電流的(de)(de)限制，焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)電流不能用得(de)太大。一般情(qing)況(kuang)下(xia)，不開坡(po)口對接(jie)(jie)(jie)(jie)(jie)鎢極(ji)氬(ya)弧(hu)焊(han)(han)(han)(han)時(shi)，可(ke)以焊(han)(han)(han)(han)透厚(hou)度(du)小于3mm的(de)(de)母材(cai)，超過此厚(hou)度(du)的(de)(de)焊(han)(han)(han)(han)件如要全焊(han)(han)(han)(han)透，需(xu)對母材(cai)開坡(po)口。由于鎢極(ji)氬(ya)弧(hu)焊(han)(han)(han)(han)焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)速度(du)慢(man)，導致焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)變形增加、焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)(jie)頭抗腐蝕性能下(xia)降，而且鎢極(ji)氬(ya)弧(hu)焊(han)(han)(han)(han)焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)時(shi)產生一定(ding)量的(de)(de)放射線對人體有一定(ding)的(de)(de)損(sun)害(hai)，因此焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)中、厚(hou)板(ban)奧氏體不銹鋼(gang)時(shi)已不能很好的(de)(de)滿(man)足實際生產的(de)(de)需(xu)求(qiu)。

  熔(rong)(rong)化極氣體保(bao)護焊(han)用焊(han)絲(si)作為電(dian)極（和(he)填充(chong)金(jin)屬(shu)），焊(han)接(jie)(jie)電(dian)流(liu)可以(yi)大(da)大(da)提高。由于熔(rong)(rong)深大(da)，焊(han)絲(si)熔(rong)(rong)敷速度(du)快，提高了(le)生產效率，改善了(le)勞動條(tiao)件(jian)，減少了(le)焊(han)接(jie)(jie)變形，同(tong)時還有利于提高焊(han)接(jie)(jie)接(jie)(jie)頭(tou)耐(nai)腐(fu)蝕性能。熔(rong)(rong)化極氣體保(bao)護焊(han)適(shi)用于中等(deng)和(he)大(da)厚(hou)度(du)母材(cai)的焊(han)接(jie)(jie)。

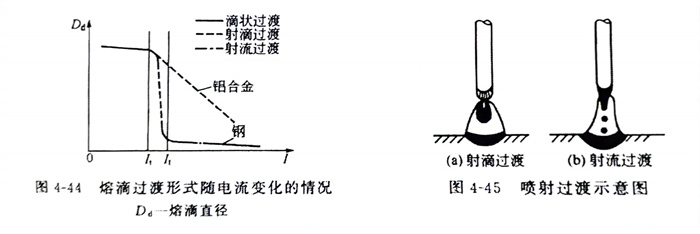

  熔(rong)(rong)(rong)化(hua)極(ji)氣(qi)體(ti)保護(hu)焊(han)(han)(han)(han)，是(shi)用(yong)可熔(rong)(rong)(rong)化(hua)的焊(han)(han)(han)(han)絲(si)(si)(si)與被(bei)焊(han)(han)(han)(han)工件之間的電(dian)(dian)弧(hu)作(zuo)為熱源來熔(rong)(rong)(rong)化(hua)焊(han)(han)(han)(han)絲(si)(si)(si)和母材(cai)金屬，并(bing)向(xiang)焊(han)(han)(han)(han)接區輸送保護(hu)氣(qi)體(ti)，使電(dian)(dian)弧(hu)、熔(rong)(rong)(rong)化(hua)的焊(han)(han)(han)(han)絲(si)(si)(si)、熔(rong)(rong)(rong)池(chi)及附近金屬免受周圍空氣(qi)的有(you)害作(zuo)用(yong)，通過(guo)(guo)連續送進焊(han)(han)(han)(han)絲(si)(si)(si)不(bu)斷熔(rong)(rong)(rong)化(hua)并(bing)過(guo)(guo)渡(du)(du)到(dao)(dao)熔(rong)(rong)(rong)池(chi)，形成(cheng)焊(han)(han)(han)(han)縫(feng)金屬。熔(rong)(rong)(rong)化(hua)極(ji)氣(qi)體(ti)保護(hu)焊(han)(han)(han)(han)焊(han)(han)(han)(han)接奧氏體(ti)型不(bu)銹鋼時的熔(rong)(rong)(rong)滴(di)過(guo)(guo)渡(du)(du)有(you)滴(di)狀(zhuang)過(guo)(guo)渡(du)(du)、短路過(guo)(guo)渡(du)(du)和噴射(she)(she)過(guo)(guo)渡(du)(du)3種。其(qi)中滴(di)狀(zhuang)過(guo)(guo)渡(du)(du)時，熔(rong)(rong)(rong)滴(di)直徑比焊(han)(han)(han)(han)絲(si)(si)(si)直徑大，飛濺(jian)較大，導致焊(han)(han)(han)(han)接過(guo)(guo)程不(bu)穩定，在(zai)生產上(shang)極(ji)少(shao)使用(yong)。短路過(guo)(guo)渡(du)(du)電(dian)(dian)弧(hu)間隙小(xiao)，電(dian)(dian)弧(hu)電(dian)(dian)壓較低(di)，電(dian)(dian)弧(hu)功率比較小(xiao)，適用(yong)于(yu)薄(bo)板焊(han)(han)(han)(han)接。生產中應用(yong)最(zui)為廣泛(fan)的是(shi)噴射(she)(she)過(guo)(guo)渡(du)(du)，對于(yu)一定的焊(han)(han)(han)(han)絲(si)(si)(si)和保護(hu)氣(qi)體(ti)，當(dang)焊(han)(han)(han)(han)接電(dian)(dian)流(liu)增大到(dao)(dao)臨(lin)界電(dian)(dian)流(liu)值時（圖4-44），焊(han)(han)(han)(han)絲(si)(si)(si)端頭熔(rong)(rong)(rong)化(hua)的金屬被(bei)壓縮(suo)成(cheng)筆尖狀(zhuang)，以細小(xiao)熔(rong)(rong)(rong)滴(di)從(cong)液柱尖端高速(su)軸向(xiang)射(she)(she)入熔(rong)(rong)(rong)池(chi)，即(ji)噴射(she)(she)過(guo)(guo)渡(du)(du)，如圖4-45所(suo)示。
