30Cr17Mo 鋼屬于馬氏體不銹鋼，耐蝕性優良，有較好的強度和硬度，經淬火和低溫回火后硬度可達48HRC，是預硬型和淬硬性通用型耐腐蝕塑料模具鋼。該鋼經軟化退火后，硬度≤230HBW，具有較好的機械加工性能，該鋼經淬火及回火后，具有較高的硬度、耐磨性和很好的耐應力腐蝕性能、拋光性能。適宜制造承受高負荷、高耐磨及在腐蝕介質作用下的塑料模具和透明制品模具，以及要求強度較高且受腐蝕介質作用耐磨損的工件，如測量工具、醫療器械等。

一、化學成(cheng)分

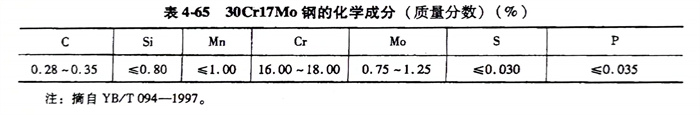

   30Cr17Mo 不(bu)銹鋼的化學成分見表4-65。

二、熱加工(gong)

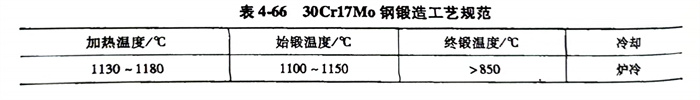

   30Cr17Mo 不(bu)銹鋼的鍛(duan)造工藝規范見表(biao)4-66。

三、預(yu)備熱處理(li)

  預備熱(re)處理的過程如下：

    1. 退(tui)火(huo)：加熱溫度為850～870℃，保溫4～6h，爐(lu)冷至550℃以下出(chu)爐(lu)空冷，硬度≤230HBW。

    2. 再結晶退火(huo)：加熱溫度為730～750℃，空冷(leng)。

四(si)、淬火及回火

    30Cr17Mo 不銹鋼的淬火(huo)溫度為1000～1050℃，油冷或(huo)空(kong)冷，硬度為48～50HRC；回火(huo)溫度為160～180℃，硬度為47～48HRC。

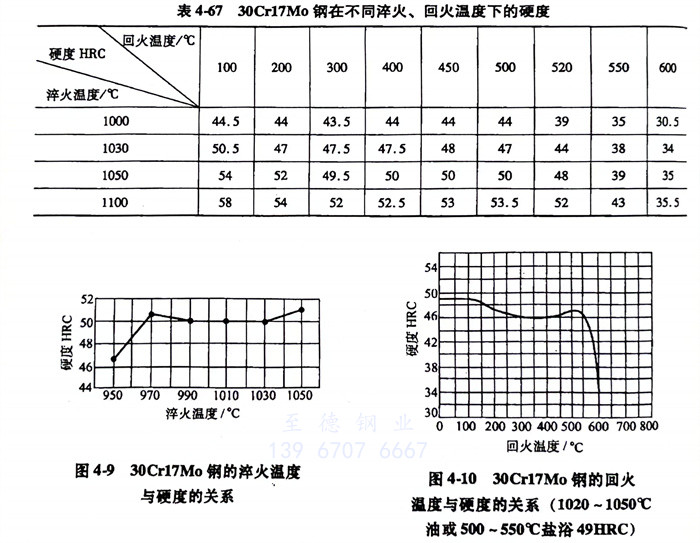

    不同淬火(huo)、回火(huo)溫度的(de)硬(ying)度見表4-67、圖(tu)4-9和(he)圖(tu)4-10。
