浙江至(zhi)德鋼業有限(xian)公司埋弧焊焊接30㎡奧(ao)氏體不銹鋼發(fa)酵罐工程(cheng)實例(li)

一(yi)、技術條(tiao)件

   材料為(wei)(wei)0Cr18Ni9Ti，厚度(du)為(wei)(wei)10mm；筒(tong)體直(zhi)徑為(wei)(wei)2400mm，長度(du)為(wei)(wei)9896mm；工(gong)(gong)作壓力為(wei)(wei)0.25MPa，工(gong)(gong)作介質為(wei)(wei)發酵液蒸氣；工(gong)(gong)作溫度(du)為(wei)(wei)145℃。

二、焊接(jie)規(gui)范

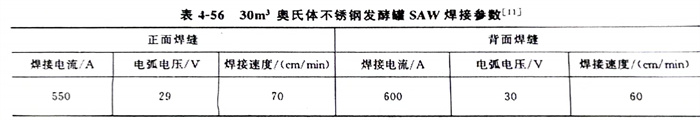

   采用I形坡口，坡口間隙為(wei)(wei)4mm，坡口及(ji)兩側50mm范圍內及(ji)焊(han)絲應清理干(gan)凈，不得有(you)油污(wu)及(ji)雜質；焊(han)絲為(wei)(wei)H0Cr21Ni10，焊(han)絲直(zhi)徑為(wei)(wei)Φ4.0mm；焊(han)劑為(wei)(wei)HJ260，焊(han)劑烘焙溫度(du)為(wei)(wei)250℃，保溫2h；電源(yuan)與極性為(wei)(wei)直(zhi)流反接(jie)；焊(han)接(jie)參數見表4-56。

   為防止475℃脆(cui)化及(ji)。脆(cui)性相(xiang)析出，焊接過程中，采用反面吹風及(ji)正面水冷的(de)措(cuo)施，快速冷卻焊縫。

   產(chan)品和(he)產(chan)品焊(han)(han)接試(shi)(shi)板焊(han)(han)后(hou)進(jin)(jin)行(xing)焊(han)(han)縫(feng)外觀檢查，外觀合(he)(he)格后(hou)對(dui)產(chan)品A類(lei)、B類(lei)接頭20％的X射(she)線(xian)檢測(ce)(ce)，產(chan)品焊(han)(han)接試(shi)(shi)板進(jin)(jin)行(xing)100％的X射(she)線(xian)檢測(ce)(ce)，且射(she)線(xian)底(di)片(pian)透照質量(liang)不(bu)(bu)低(di)于(yu)AB級，接頭質量(liang)符合(he)(he)JB4730-1994《壓力(li)容器無損(sun)檢測(ce)(ce)》I級要求。同時對(dui)現(xian)場施焊(han)(han)工藝(yi)進(jin)(jin)行(xing)檢查；對(dui)產(chan)品焊(han)(han)接試(shi)(shi)板進(jin)(jin)行(xing)力(li)學性能(neng)試(shi)(shi)驗(yan)，合(he)(he)格后(hou)進(jin)(jin)行(xing)整體(ti)水壓試(shi)(shi)驗(yan)（水的氯離子(zi)含量(liang)不(bu)(bu)大于(yu)25mg／L），試(shi)(shi)驗(yan)壓力(li)為(wei)0.31MPa。

  注：JB 4730-1994《壓力容器無(wu)損(sun)(sun)檢測》標準現已(yi)改(gai)為JB／T 4730-2005《承壓種設備無(wu)損(sun)(sun)檢測》。
