一、公用工程軟管站的(de)概念
①. 公(gong)(gong)用(yong)工程軟(ruan)管(guan)(guan)(guan)站(zhan)（有(you)的也稱作(zuo)軟(ruan)管(guan)(guan)(guan)站(zhan)、公(gong)(gong)用(yong)工程站(zhan)等）是(shi)以吹掃、清洗、置(zhi)(zhi)換、維修和(he)小范(fan)圍滅(mie)火(huo)等需(xu)要而設置(zhi)(zhi)的。公(gong)(gong)用(yong)工程站(zhan)一(yi)般由管(guan)(guan)(guan)道、閥門、軟(ruan)管(guan)(guan)(guan)及其配套(tao)快(kuai)速接頭等組成，其使用(yong)介(jie)質(zhi)通常為蒸汽、氮氣、壓縮空氣（有(you)的稱為工廠風(feng)）、清潔水。根據工藝(yi)需(xu)要以及公(gong)(gong)用(yong)工程站(zhan)設置(zhi)(zhi)位置(zhi)(zhi)的不同，選用(yong)上述(shu)1～4種介(jie)質(zhi)的管(guan)(guan)(guan)線。
②. 在新建、改建、擴(kuo)建工程設計(ji)中均需考慮(lv)公用工程軟管站的設計(ji)。

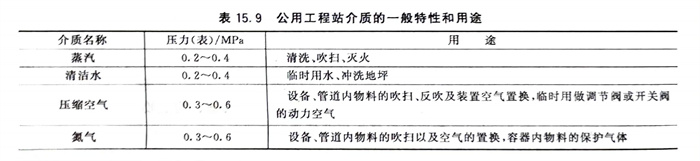

③. 公(gong)用工程(cheng)站(zhan)介質的一般特性和用途(tu)見表15.9。
二、公用工程軟管站的布(bu)置設計(ji)
①. 公用(yong)工程軟管(guan)站的設置區(qu)域、數量及服(fu)務介質由工藝專業確定，并標(biao)注在裝置總平面(mian)圖上。
②. 在(zai)裝置(zhi)內(nei)的軟管(guan)站通(tong)常選用(yong)15～20m長的軟管(guan)。軟管(guan)站的位置(zhi)不應(ying)影響(xiang)正常通(tong)行、操作和維修，如設在(zai)管(guan)廊的柱旁、靠近平(ping)臺(tai)的欄桿處、塔(ta)壁旁邊等。
③. 在塔(ta)附近，軟管站(zhan)可設置(zhi)在地面和所有(you)人孔的操作平臺上。有(you)的工程(cheng)，每兩(liang)層(ceng)設置(zhi)一公用工程(cheng)站(zhan)，設備(bei)頂平臺上一般(ban)需設置(zhi)一臺。
④. 在(zai)爐(lu)子附(fu)近，軟(ruan)管站的(de)設計要(yao)求(qiu)：圓(yuan)筒爐(lu)，設在(zai)地面(mian)上和(he)主(zhu)要(yao)操(cao)作(zuo)平(ping)(ping)臺(tai)(tai)上；箱(xiang)(xiang)式爐(lu)，設在(zai)地面(mian)上和(he)主(zhu)要(yao)操(cao)作(zuo)平(ping)(ping)臺(tai)(tai)的(de)一(yi)端；多(duo)室的(de)箱(xiang)(xiang)式爐(lu)，設在(zai)地面(mian)上和(he)主(zhu)要(yao)操(cao)作(zuo)平(ping)(ping)臺(tai)(tai)的(de)一(yi)端。
⑤. 換(huan)熱器和泵(beng)區(qu)，應設在地面上靠近(jin)柱子處。
⑥. 在(zai)框(kuang)架上(shang)，軟管站可設置在(zai)每層樓面上(shang)（或根據(ju)工藝的要求(qiu)）。
⑦. 界(jie)區(qu)外(wai)軟管站的位(wei)置(zhi)應設(she)在需要的地方，如泵房、汽車(che)裝(zhuang)車(che)或火車(che)裝(zhuang)車(che)站、界(jie)外(wai)管道的吹掃口、置(zhi)換接口附近，必要時可(ke)設(she)在物料(liao)管道低(di)點排凈口處。
⑧. 對于(yu)裝置中間罐(guan)(guan)區(qu)(qu)，公用(yong)工程(cheng)站應設置在罐(guan)(guan)區(qu)(qu)圍堰(yan)外、罐(guan)(guan)區(qu)(qu)和(he)泵之間的地(di)面上(shang)(shang)、圍堤四周靠(kao)罐(guan)(guan)附(fu)近(jin)的地(di)面上(shang)(shang)。對于(yu)大型罐(guan)(guan)區(qu)(qu)，也(ye)可在罐(guan)(guan)區(qu)(qu)圍堤內罐(guan)(guan)與罐(guan)(guan)之間設置公用(yong)工程(cheng)站，以滿足15～20m半徑的覆蓋面積。
⑨. 對多層廠房(fang)和框架(jia)，每層上應設(she)置公(gong)用工程軟管站(zhan)。
三、公用工程軟管(guan)站管(guan)道配管(guan)設(she)計
①. 公用工程(cheng)軟管(guan)站(zhan)的各類(lei)管(guan)道宜從(cong)管(guan)廊上總管(guan)的頂部引出。

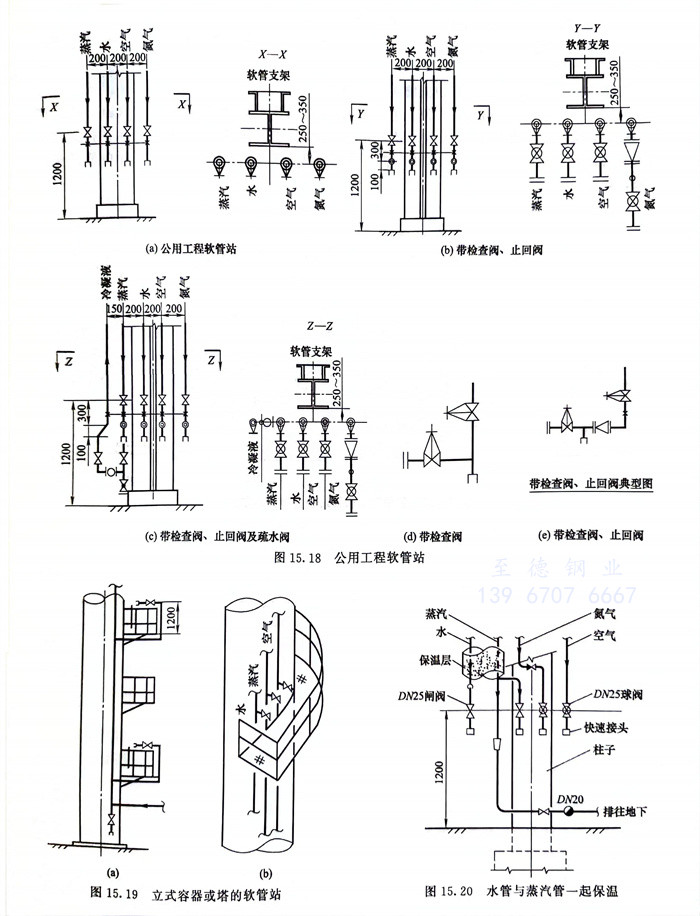

②. 公用工程軟(ruan)管(guan)站(zhan)的切(qie)斷閥宜(yi)設(she)在(zai)操作平臺或地面(mian)以上(shang)1.2m處。如(ru)軟(ruan)管(guan)站(zhan)高于(yu)管(guan)廊上(shang)的總管(guan)時，可參(can)照塔平臺的軟(ruan)管(guan)站(zhan)布置閥門，見圖15.18。
③. 立式(shi)容器的(de)軟管站宜布置在立式(shi)容器和它(ta)的(de)平臺之間的(de)空隙內，如圖15.19所示，其軟管接(jie)頭應朝(chao)下安裝，若條(tiao)件允許可水平安裝。但軟管連接(jie)管不得妨(fang)礙人(ren)孔蓋的(de)開啟。
④. 軟管(guan)(guan)站的(de)管(guan)(guan)道一般均(jun)為DN25，特殊要求(qiu)除外(wai)。管(guan)(guan)子、管(guan)(guan)件、閥門等(deng)材料選用應符合管(guan)(guan)道等(deng)級規(gui)定。與軟管(guan)(guan)相(xiang)連接(jie)宜采用快速(su)管(guan)(guan)接(jie)頭，各介質管(guan)(guan)道所用接(jie)頭的(de)形式或規(gui)格宜有所區(qu)別(bie)。
⑤. 如果(guo)工(gong)藝或(huo)項目有要求(qiu)，在某些介質(zhi)的切斷(duan)閥前(qian)加裝(zhuang)止(zhi)回(hui)閥。止(zhi)回(hui)閥應安裝(zhuang)在水平(ping)管道上。
⑥. 在(zai)寒冷地區為了防凍(dong)，宜(yi)將(jiang)水管(guan)(guan)(guan)與蒸汽管(guan)(guan)(guan)一(yi)起保(bao)溫，如(ru)圖15.20所示，使(shi)蒸汽管(guan)(guan)(guan)起到(dao)伴管(guan)(guan)(guan)的(de)作用，但應使(shi)兩管(guan)(guan)(guan)之間(jian)保(bao)持適當間(jian)距，使(shi)水管(guan)(guan)(guan)不(bu)凍(dong)結亦不(bu)過熱。
⑦. 布(bu)置(zhi)(zhi)位置(zhi)(zhi)低于蒸汽總(zong)管(guan)(guan)(guan)軟(ruan)管(guan)(guan)(guan)站(zhan)的蒸汽管(guan)(guan)(guan)，當項目有(you)要(yao)求，可在其切(qie)斷閥(fa)(fa)前設疏(shu)水(shui)閥(fa)(fa)組，隨時排放冷(leng)凝液(ye)(ye)。如(ru)工藝要(yao)求回(hui)收(shou)蒸汽冷(leng)凝液(ye)(ye)，即將疏(shu)水(shui)閥(fa)(fa)組后管(guan)(guan)(guan)線引回(hui)蒸汽冷(leng)凝液(ye)(ye)總(zong)管(guan)(guan)(guan)。布(bu)置(zhi)(zhi)高于蒸汽總(zong)管(guan)(guan)(guan)的軟(ruan)管(guan)(guan)(guan)站(zhan)的蒸汽管(guan)(guan)(guan)不(bu)需設疏(shu)水(shui)閥(fa)(fa)組。
四、軟管的配(pei)置
①. 一個公用(yong)(yong)工(gong)程軟(ruan)管站所配用(yong)(yong)的軟(ruan)管數(shu)量：在無特殊要求下，可配用(yong)(yong)兩根，一根用(yong)(yong)于熱(re)水、蒸汽，一根用(yong)(yong)于氮氣(qi)、壓縮(suo)空氣(qi)和(he)水。
②. 在合適的位置設(she)置兩個(ge)軟(ruan)管(guan)(guan)架，以便吊掛軟(ruan)管(guan)(guan)、
③. 有(you)的(de)裝置(zhi)設計時，沒有(you)按每個(ge)公用工(gong)程(cheng)軟(ruan)管(guan)(guan)站(zhan)配(pei)置(zhi)一套軟(ruan)管(guan)(guan)，而是每幾個(ge)公用工(gong)程(cheng)款管(guan)(guan)站(zhan)配(pei)置(zhi)一套軟(ruan)管(guan)(guan)。
工程應用：公用工程軟管站快(kuai)速接頭方位(wei)的(de)設計

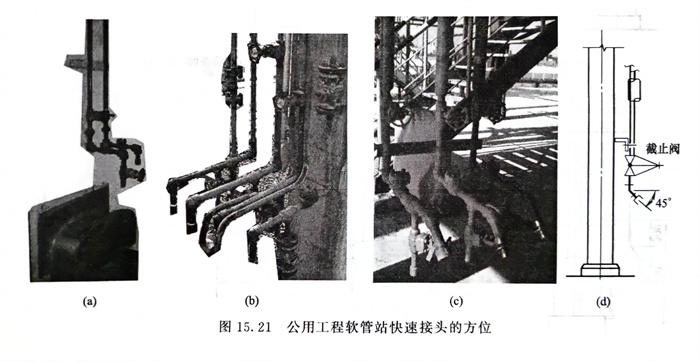

公(gong)用工(gong)(gong)程(cheng)軟管站快(kuai)速(su)接(jie)頭的(de)(de)方(fang)位，見圖(tu)15.21。有(you)(you)的(de)(de)工(gong)(gong)程(cheng)設計成(cheng)了圖(tu)15.21（a）、（b）所示(shi)的(de)(de)樣式(shi)，快(kuai)速(su)接(jie)頭的(de)(de)方(fang)向(xiang)垂直(zhi)向(xiang)下(xia)，有(you)(you)的(de)(de)工(gong)(gong)程(cheng)設計成(cheng)了圖(tu)15.21（c）、（d）所示(shi)的(de)(de)樣式(shi)，快(kuai)速(su)接(jie)頭的(de)(de)方(fang)向(xiang)垂直(zhi)向(xiang)下(xia)45°。工(gong)(gong)廠操作(zuo)維(wei)護人(ren)員普(pu)遍認(ren)為(wei)圖(tu)15.21（c）、（d）所示(shi)的(de)(de)樣式(shi)更加方(fang)便、好用。
