《工業金屬管道設計規范》GB 50316 對焊后熱處理的規定：碳鋼管道壁厚大于或等于19mm時應進行焊后熱處理；管道焊后需要熱處理的厚度及要求除按GB 50316 的規定外還應符合GB 50235《現場設備、工業管道焊接工程施工規范》、GB 50184《工業金屬管道工程施工質量驗收規范》的規定；當15CrMo材料含碳量高于0.15％時任何壁厚均宜進行焊后熱處理；當管子或管件采用焊接連接時推薦的預熱和熱處理要求所采用的壁厚應是連接接頭處的較厚壁厚，其他例外情況見 GB 50316所述。

  SY／T 0011《天然氣凈化處理廠設(she)計規范(fan)》的6.3.10條規定“在酸性環境(jing)中使(shi)用(yong)的碳(tan)鋼管道(dao)及設(she)備應進(jin)行焊后熱(re)處理”。

  SY 4209《石油天(tian)然(ran)(ran)氣建設工(gong)程(cheng)施工(gong)質量(liang)驗收規范 天(tian)然(ran)(ran)氣凈化處理廠工(gong)程(cheng)》中說明含量(liang)大于5％的(de)焊(han)縫熱(re)處理后要進行(xing)硬度檢查。

  GB 50236《現場(chang)設備、工(gong)(gong)業管道焊接工(gong)(gong)程施工(gong)(gong)規范》中僅對(dui)壁厚大于30mm的有溫度要求，而薄壁管未有要求及(ji)做(zuo)法。

  SH 3059 規定以(yi)下情況需要焊后熱處理。

  ①. 在(zai)濕(shi)H2S應力(li)腐蝕(shi)環(huan)境中，壓力(li)管道需經焊(han)后(hou)熱(re)處理，熱(re)處理后(hou)焊(han)縫（含(han)熱(re)影(ying)響區）的硬度不(bu)大于200HB。

  ②. 在液氨應(ying)力(li)(li)腐蝕環境中，使(shi)用(yong)低(di)碳鋼和低(di)合金高強(qiang)度(du)鋼（包(bao)括焊(han)接(jie)(jie)接(jie)(jie)頭）。對于(yu)Q235-A、Q235-B、Q235-C、20、16Mn鋼，應(ying)焊(han)后進行消除(chu)(chu)應(ying)力(li)(li)熱處理。對于(yu)15MnV、18MnMoNb低(di)合金高強(qiang)度(du)鋼，焊(han)后必須(xu)進行消除(chu)(chu)應(ying)力(li)(li)熱處理。

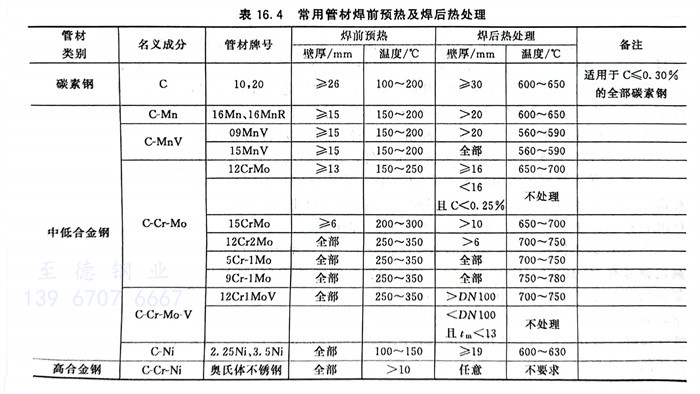

常用管材(cai)焊前預熱及焊后熱處(chu)理（表(biao)16.4）
