18Cr12MoVNbN（2Cr12MoVNbN）不(bu)銹鋼是馬氏體不銹(xiu)耐(nai)熱(re)鋼，是在21Cr12MoV（2Cr12MoV）鋼的基礎適當增加Nb和N而形成的鋼，由于Nb和N的加入，鋼的強度和耐蝕性有所提高，而且鈮可提高鋼的高溫蠕變斷裂強度。該鋼可用來制造高溫結構零件，如汽輪機葉片、盤、葉輪軸、螺栓等。

一、化學(xue)成分

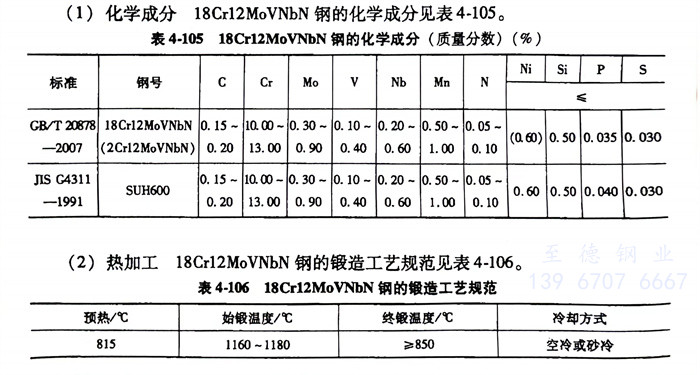

   18Cr12MoVNbN（2Cr12MoVNbN）SUH600不(bu)銹(xiu)鋼(gang)的化學成分見表4-105。

二、熱加工

   18Cr12MoVNbN（2Cr12MoVNbN）SUH600不(bu)銹(xiu)鋼的鍛造工藝規范見表4-106。

三、預備熱(re)處理

  預備(bei)熱(re)處理的過程如(ru)下：

    1. 軟(ruan)化退火：750～800℃，爐冷。

    2. 完全退火：850～900℃，爐冷，硬度≤269HBW。

四、淬火(huo)及回火(huo)

   淬火(huo)溫度1100～1170℃，油(you)冷或空冷；回火(huo)溫度600℃以(yi)上，空冷，硬度≤321HBW。

五、力(li)學(xue)性能

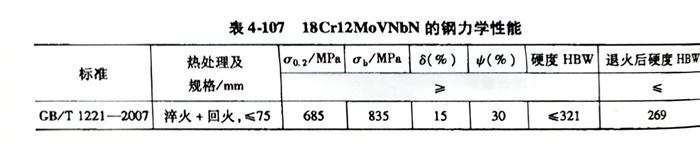

   18Cr12MoVNbN（2Cr12MoVNbN）SUH600不銹(xiu)鋼的力學性(xing)能見表4-107。
