Y30Cr13（Y3Cr13）鋼是馬氏體易切削不銹鋼，硫含量較高，改善了30Cr13（3Cr13）不銹鋼的切削性能，并具有30Cr13（3Cr13）不銹鋼耐大氣腐蝕，耐弱酸腐蝕的能力，但焊接性差，用于制造自動車床加工的零件和標準件。
一、化學成分(fen)

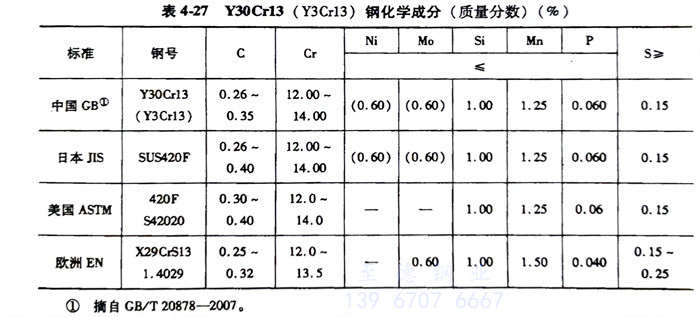

Y30Cr13（Y3Cr13）不銹(xiu)鋼的(de)化學成分見表4-27。
二、預備熱(re)處理
退火溫度800～900℃，緩冷(leng)或750℃出爐快冷(leng)，硬度≤207HBW。
三(san)、淬火及回火
淬火溫度(du)920～980℃，油冷(leng)；回火溫度(du)600～750℃，快(kuai)冷(leng)，硬度(du)217HBW。
四、力學(xue)性能
Y30Cr13（Y3Cr13）不銹鋼(gang)的力學性能見表4-28。
