香蕉视频app破解码

3Cr13、30Cr13、SUS 420J2

 3Cr13、30Cr13、SUS 420J2 不銹鋼是含碳量較高的香蕉視頻app破解碼:馬氏體不銹鋼，較香蕉視頻app破解碼:1Cr13不銹鋼和2Cr13香蕉視頻app破解碼:不銹鋼具有更高的強度、硬度和更好的淬透性，但此鋼的耐蝕性和700℃以下的熱穩定性不如1Cr13不銹鋼和2Cr13不銹鋼。3Cr13、30Cr13、SUS 420J2 不銹鋼主要用于高強度部件，以及在承受高應力載荷并在一室腐蝕介質條件下的磨損件。在測量器械、醫用鉗子等方面也得到廣泛應用。此鋼不宜焊接。

一、化學(xue)成分

 3Cr13、30Cr13、SUS 420J2 不銹鋼的(de)化(hua)學成分見表3-33。

二、室溫力學性能

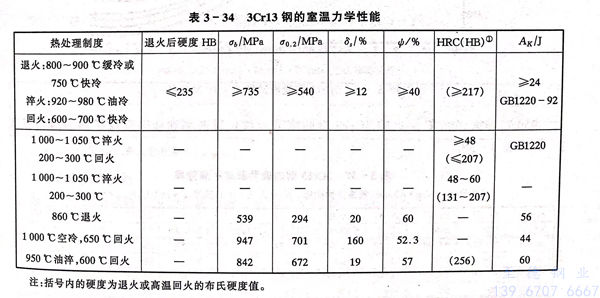

 3Cr13、30Cr13、SUS 420J2 不銹鋼的室溫力學性能的標(biao)準(zhun)規定值(zhi)和實測結果(guo)見表3-34。

三、疲勞和斷裂韌性

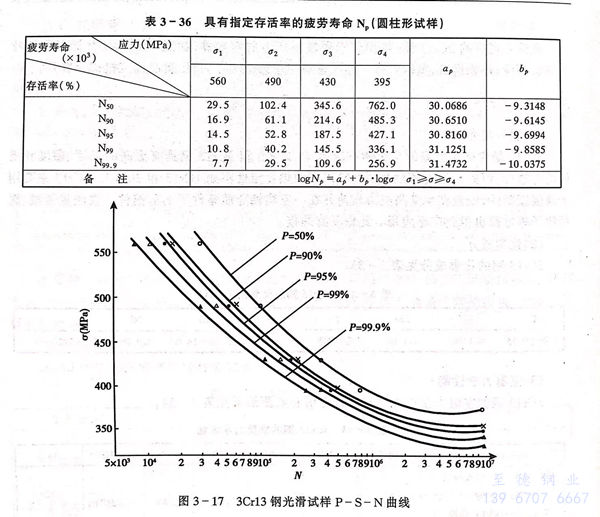

  950℃ 油淬 ，600℃ 回(hui)火的 3Cr13不銹(xiu)鋼(gang)的彎曲疲勞性能(neng)見表(biao) 3-35、表(biao) 3-36 和 圖 3-17。

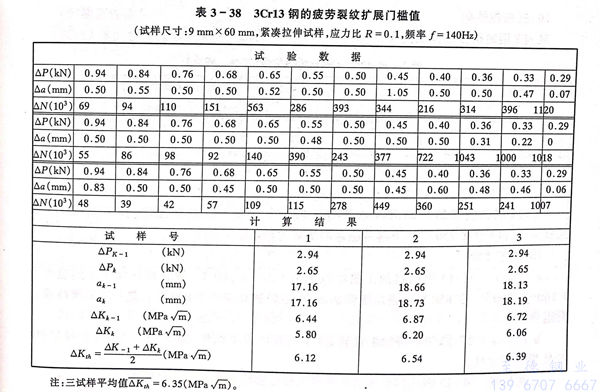

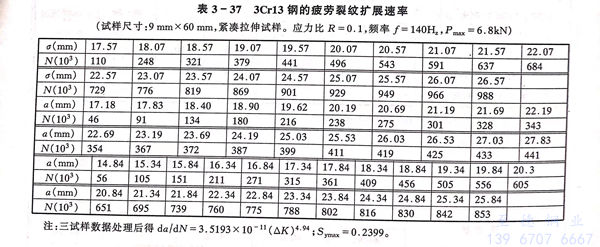

  950℃淬火、600℃回火的3Cr13鋼的疲勞裂(lie)紋(wen)擴(kuo)展(zhan)速率和(he)疲勞裂(lie)紋(wen)擴(kuo)展(zhan)門(men)檻值見表3-37和(he)表3-38。

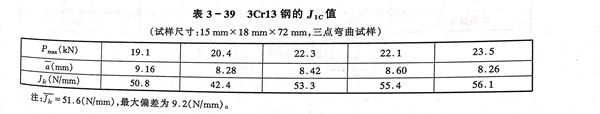

  950℃油淬(cui)，600℃回火(huo)的3Cr13鋼(gang)的J1c測定結果列于表3-39。

四(si)、高溫力學(xue)性能

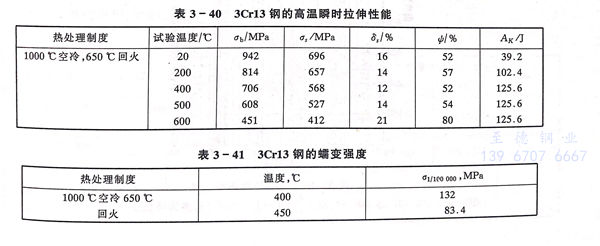

 3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼的(de)高(gao)溫(wen)瞬時拉伸(shen)性(xing)(xing)能和蠕變性(xing)(xing)能分別見表3-40和表3-41。

五、抗松弛性(xing)能

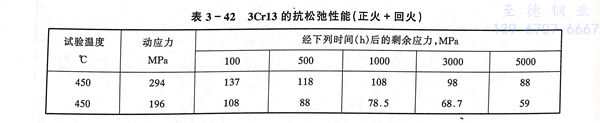

  3Cr13、30Cr13、SUS 420J2 不銹(xiu)鋼的(de)抗松弛性能(neng)見表(biao) 3-42。

六、耐(nai)蝕性(xing)及抗氧化性(xing)能

 3Cr13、30Cr13、SUS 420J2 不(bu)銹(xiu)(xiu)(xiu)鋼(gang)在室溫的稀硝酸以及弱的有(you)(you)機(ji)酸中具有(you)(you)一定的耐蝕(shi)性，但不(bu)及1Cr13不(bu)銹(xiu)(xiu)(xiu)鋼(gang)和2Cr13不(bu)銹(xiu)(xiu)(xiu)鋼(gang)。3Cr13不(bu)銹(xiu)(xiu)(xiu)鋼(gang)在750℃以下具有(you)(you)穩定的抗氧化(hua)性能(neng)。

七、工藝性能

 a. 熱加工

  3Cr13、30Cr13、SUS 420J2 不銹鋼的熱加(jia)(jia)(jia)工溫(wen)度范圍為850～1200℃，適宜(yi)的熱加(jia)(jia)(jia)工加(jia)(jia)(jia)熱溫(wen)度為1160～1200℃，在850℃以前應緩慢加(jia)(jia)(jia)熱，冷裝爐(lu)爐(lu)溫(wen)應小于800℃。熱加(jia)(jia)(jia)工后緩冷或(huo)及時(shi)退火。

 b. 冷加工

  3Cr13、30Cr13、SUS 420J2 不銹(xiu)鋼的冷(leng)加(jia)工性較差(cha)，不推薦冷(leng)加(jia)工操(cao)作(zuo)，但3Cr13不銹(xiu)鋼可生產冷(leng)拉材(cai)，冷(leng)軋板(ban)帶和(he)絲材(cai)。

 c. 熱處理

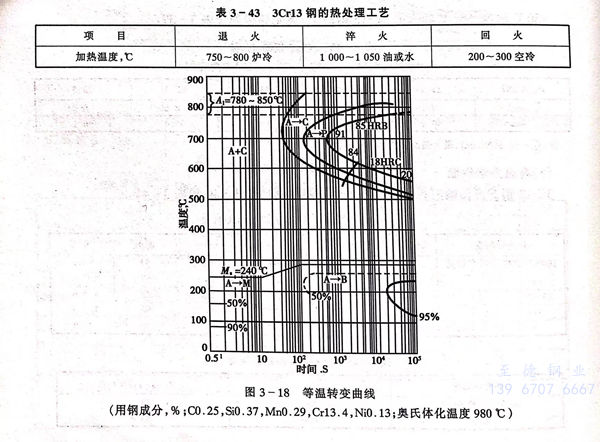

  3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼的熱(re)處理制度(du)和(he)等溫轉變曲線見表3-43和(he)圖3-18。

八(ba)、物理性能

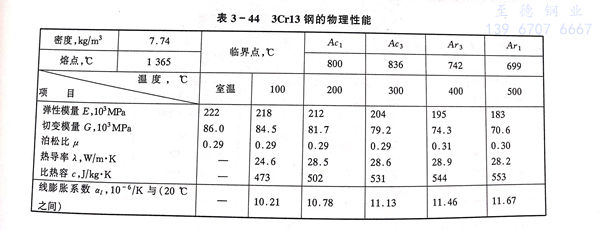

  3Cr13、30Cr13、SUS 420J2 不銹鋼(gang)的物(wu)理性能(neng)見表 3-44。

九、應用

  3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼主要應(ying)用于承(cheng)受(shou)高載荷的(de)(de)結構件以(yi)及承(cheng)受(shou)高應(ying)力機(ji)械載荷并存(cun)腐蝕介質的(de)(de)磨損件，如300℃以(yi)下工(gong)作(zuo)的(de)(de)刀具、彈簧(huang)；400℃以(yi)下工(gong)作(zuo)的(de)(de)軸、螺栓、閥門、軸承(cheng)等。
