68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼是高鉻馬氏體不(bu)銹鋼(gang)，比20Cr13（2Cr13）不銹(xiu)鋼具有更高的淬火硬度。在淬火、回火狀態下，具有高強度和硬度，并兼有不銹耐蝕性，因碳含量高，在硬化狀態下堅硬，較8Cr17、11Cr17的韌性高，但焊接性差。一般用于制造要求具有不銹性或耐稀氧化性酸、有機酸和鹽類腐蝕的刀具、模具、量具、軸承、軸類、閥門等耐腐蝕的部件。

一、化學成分

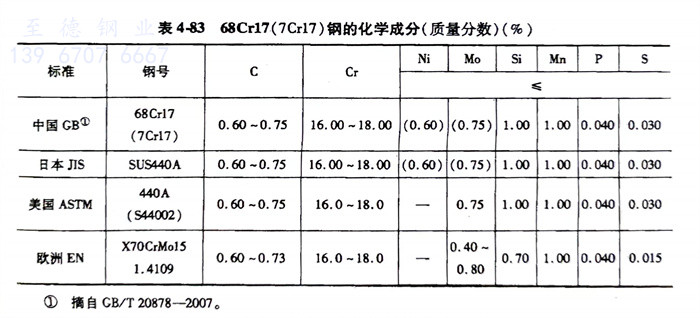

    68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼的化學成分見表4-83。

二、熱(re)加工

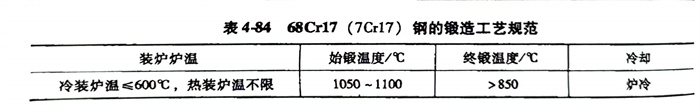

    68Cr17（7Cr17）、1.4109、S44002、440A不(bu)銹鋼鍛造工藝規(gui)范見表4-84。

    應特(te)別注意鋼的熱(re)加工(gong)工(gong)藝(yi)，最(zui)好(hao)采(cai)用冷裝加熱(re)（＜600℃），加熱(re)速度不宜太快，尤(you)其在700℃以下(xia)時。同(tong)時，應該控制較高的停鍛、軋溫度，并嚴格(ge)注意緩冷條件。

三、預備熱(re)處理

  預備熱(re)處理的過程(cheng)如下：

    1. 軟(ruan)化退火：加熱溫度(du)為(wei)800～840℃，爐冷到500℃以(yi)下(xia)時出爐空(kong)冷，退火組織為(wei)珠(zhu)光體，硬度(du)≤255HBW。

    2. 完(wan)全(quan)退(tui)火：加熱溫度840～920℃，爐冷，退(tui)火后硬度≤255HBW。

四、淬火及(ji)回火

    淬火(huo)(huo)溫(wen)度(du)：1010～1070℃，油冷，硬度(du)≥56HRC；回火(huo)(huo)溫(wen)度(du)：160～180℃，空(kong)冷，硬度(du)≥56HRC。

五、力學性能

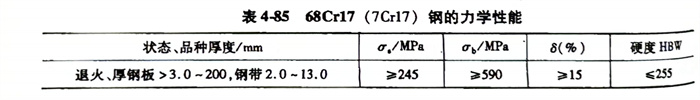

   68Cr17（7Cr17）、1.4109、S44002、440A不(bu)銹鋼經(jing)退火處理后(hou)的力學性能 見(jian)表4-85。
