12Cr12（1Cr12）不銹鋼是馬氏體不銹耐熱鋼，該鋼在一定溫度下能承受高應力；在淡水、蒸汽條件下耐腐蝕，是制造汽輪機葉片及高應力部件的良好用鋼。

一、化學成分(fen)

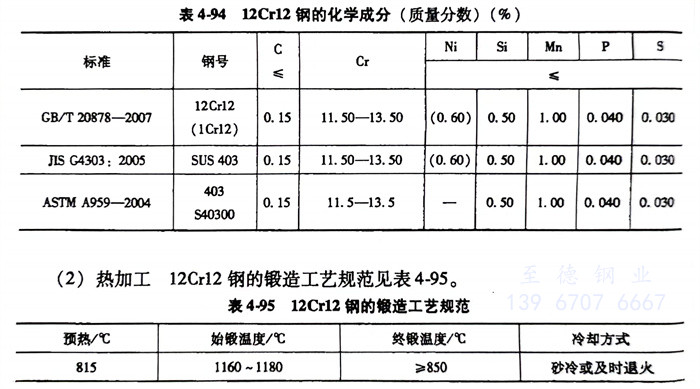

   12Cr12（1Cr12）SUS403、S40300不銹鋼的(de)化學(xue)成分(fen)見表4-94。

二、熱加工

   12Cr12（1Cr12）SUS403、S40300不銹(xiu)鋼的鍛造工藝規范見表4-95。

三、預備熱處理

  預備熱(re)處(chu)理的(de)過程如下：

    1. 軟(ruan)化退火：750～800℃爐(lu)冷。

    2. 完全退火：860～900℃爐(lu)冷(leng)或爐(lu)冷(leng)至750℃出(chu)爐(lu)空冷(leng)，硬度≤200HBW。

四(si)、淬火及回火

   12Cr12（1Cr12）SUS403、S40300不銹鋼淬火溫度為950～1000℃，油冷或(huo)水冷；回火溫度為700～750℃空(kong)冷，硬度≥170HBW。

五、力學性能

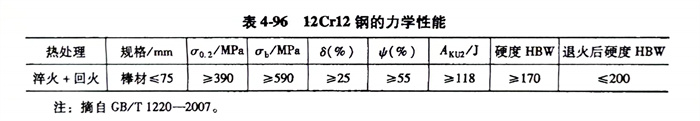

   12Cr12（1Cr12）SUS403、S40300不(bu)銹鋼的力學性能見表4-96。
